预制箱梁活动底座板的制作方法

本实用新型属于建筑领域，尤其涉及一种预制箱梁活动底座板。

背景技术：

预制箱梁固定底座板已在目前施工中被广泛应用。随着设计对结构物设计等级的提高，预制箱梁时需要在支座位置预埋支座调平钢板，常规固定底座板在梁端头部位已经存在一定的局限性，对不同长度、斜角度的梁很难调整。箱梁在预应力张拉后，箱梁端头承受较大的内力，梁端薄壁部分均会出现开裂。

技术实现要素：

本实用新型正是针对以上技术问题，提供一种预制箱梁活动底座板。

本实用新型为实现上述目的，采用以下技术方案：预制箱梁活动底座板，包括固定底座板和活动底座板，固定底座板和活动底座板拼接到一起，活动底座板包括吊装孔活动底座板、梁长调节块、预埋支座活动底座板和梁端活动底座，梁长调节块、预埋支座活动底座板和梁端活动底座放置在混凝土平台上，吊装孔活动底座板、梁长调节块和梁端活动底座上分别焊有四根调平螺栓，吊装孔活动底座板、梁长调节块和梁端活动底座可拆除，预埋支座活动底座板内嵌有圆形钢板，圆形钢板上设有矩形或方形的孔，圆形钢板上矩形或方形的孔中焊有四根调平螺栓，四根调平螺栓上设有与孔形状相对应的预埋支座钢板。

所述固定底座板和活动底座板的上端在一个平面上。

所述圆形钢板的直径为800mm，而且圆形钢板可以任意旋转。

与现有技术相比，本实用新型的有益效果是：本实用新型圆形钢板可以任意旋转，旋转部分更加灵活的调换预埋支座钢板的大小及角度，提高了使用率。梁端活动底座可以在预应力张拉前拆除，让薄壁部分不再受自身内力作用而出现开裂。

附图说明

图1为本实用新型的组成结构示意图；

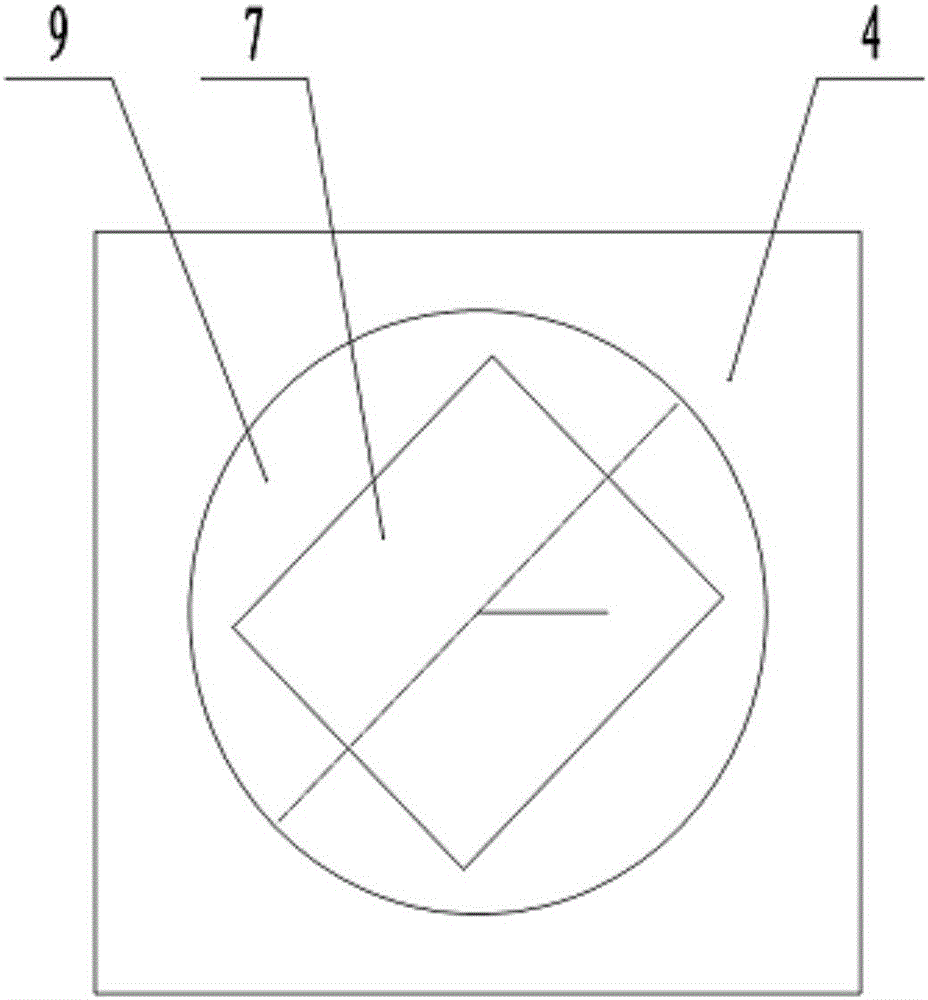

图2为本实用新型预埋支座活动底座板的俯视结构示意图；

图3为本实用新型预埋支座活动底座板的断面结构示意图；

图中：1、固定底座板；2、吊装孔活动底座板；3、梁长调节块；4、预埋支座活动底座板；5、梁端活动底座；6、混凝土平台；7、预埋支座钢板；8、调平螺栓；9、圆形钢板。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明：

如图所示，预制箱梁活动底座板，包括固定底座板1和活动底座板，固定底座板1和活动底座板拼接到一起，活动底座板包括吊装孔活动底座板2、梁长调节块3、预埋支座活动底座板4和梁端活动底座5，梁长调节块3、预埋支座活动底座板4和梁端活动底座5放置在混凝土平台6上，吊装孔活动底座板2、梁长调节块3和梁端活动底座5上分别焊有四根调平螺栓8，吊装孔活动底座板2、梁长调节块3和梁端活动底座5可拆除，预埋支座活动底座板4内嵌有圆形钢板9，圆形钢板9上设有矩形或方形的孔，圆形钢板9上矩形或方形的孔中焊有四根调平螺栓8，四根调平螺栓8上设有与孔形状相对应的预埋支座钢板7。

所述固定底座板1和活动底座板的上端在一个平面上。

所述圆形钢板9的直径为800mm，而且圆形钢板9可以任意旋转。

本实用新型采用活动底座板，可以准确的定位支座预埋件的位置及纵横坡度。旋转部分更加灵活的调换预埋支座钢板7的大小及角度，提高了使用率。梁端活动底座5可以在预应力张拉前拆除，让薄壁部分不再受自身内力作用而出现开裂。此工艺操作工序简单，灵活度大，可操作性强，且减少了结构物缺陷。

上面结合附图对本实用新型进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的各种改进，或未经改进直接应用于其它场合的，均在本实用新型的保护范围之内。
