本实用新型属于活动路面技术领域,具体涉及一种移动式可拆路排。
背景技术:
道路或建筑等施工时,由于施工现场的工况变化较大、环境较差,施工人员和小型设备的通行需要配置专用通道,目前常用的方法有两种,一种是利用混凝土浇筑临时道路,该临时道路会随着工期的进展变化而拆除,无法重复利用,成本高,且不适用于某些特定场所,如公园临时道路等;另一种是铺设临时路桥,如201420783755.9,其横轨和纵轨均采用钢材,重量大,拆卸组装时较麻烦,且其采用的是纵轨在下、横轨在上的装配方式,导致横轨中部悬置,容易引发事故。
技术实现要素:
本实用新型为了解决现有临时路桥、道路等存在的成本高、重量大,承载集中等问题,提供了一种移动式可拆路排。
本实用新型采用如下技术方案:
一种移动式可拆路排,包括若干路排单元,路排单元之间通过纵轨连接,所述路排单元包括若干并列间隙布置的横轨,横轨的两端设有固定槽钢。
所述各横轨上对称开有两个卡槽,纵轨安装于卡槽内。
所述卡槽的开口宽度与纵轨的宽度相等,开口深度与纵轨的厚度相等。
所述槽钢的一端凸出横轨侧面,凸出长度与相邻横轨之间的安装间隙相等。
所述横轨为油浸方木。
所述安装间隙为5-10mm。
本实用新型具有如下有益效果:
1、本实用新型所述的路排单元可制作成标准件,从而根据需要选择拼装数量并利用纵轨连接,连接方式简单;
2、纵轨安装于横轨的卡槽内,可有效防止因螺栓松动导致纵向轨脱出引发安全事故;
3、本实用新型采用横轨在下、纵轨在上的组装方式,密布的横轨直接铺设于地面,承载更均匀;
4、横轨采用油浸方木,重量较钢材小,拆卸组装更方便;
5、本实用新型既可用于建筑、桥梁等施工现场,也可用于公园、露天舞台等场所,使用范围广。
附图说明

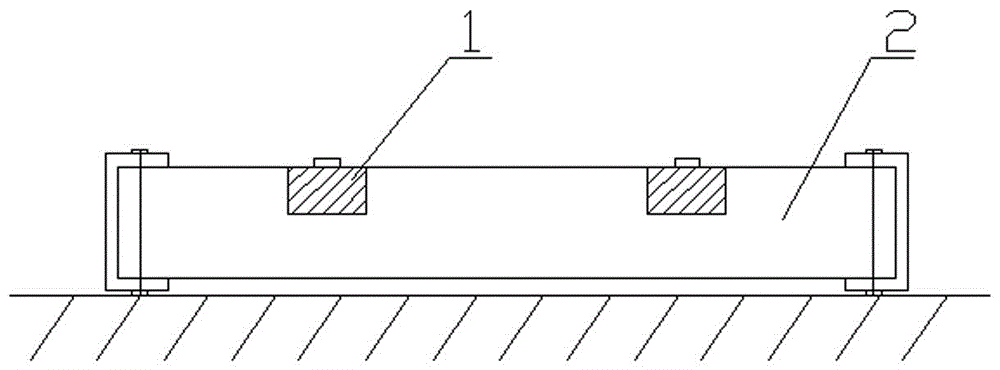

图1为本实用新型的结构示意图;
图2为图1的俯剖视图;
图3、4为路排单元的结构主视图和俯视图;
图中:1-纵轨、2-路排单元、21-横轨、22-槽钢、23-卡槽。
具体实施方式
结合附图,对本实用新型的具体实施方式作进一步说明:
如图1、2所示的移动式可拆路排,包括若干路排单元2,路排单元2之间通过纵轨1连接,所述路排单元2如图3、4所示,包括三块并列间隙布置的横轨21,横轨21的两端设有固定槽钢22。所述各横轨21上对称开有两个卡槽23,纵轨1安装于卡槽23内,防止纵轨摆动脱出。
所述卡槽23的开口宽度与纵轨1的宽度相等,开口深度与纵轨1的厚度相等,保证组装后的路面平整。
所述槽钢22的一端凸出横轨21侧面,凸出长度与相邻横轨21之间的安装间隙相等,保证路排单元拼装后各横轨之间的间隙相等,安装间隙为5-10mm,以便在卡装纵向轨时微调,同时能利用该间隙可有效防止路排表面积水。
所述横轨21为油浸方木,质量轻,且具有防腐性。
使用时,可将已组装好的路排单元运至目的地,然后通过纵轨将路排单元之间固定,防止横向窜动,路排单元可作为标准件,根据需要选择拼装数量。
