一种环保型电机驱动清扫车的制作方法

本实用新型涉及清扫车技术领域，具体为一种环保型电机驱动清扫车。

背景技术：

清扫车我们经常见，在公路上进行清扫，也有清洁工人手动清扫的，手动清扫效率比较低，劳动强度比较高，清扫车一般都是机动车，会产生废气，污染环境，而且会产生噪音污染，不够环保，为此，我们设计一种环保型电机驱动清扫车。

技术实现要素：

本实用新型的目的在于提供一种环保型电机驱动清扫车，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种环保型电机驱动清扫车，包括车厢，所述车厢的右端设有开口，所述开口处设有水平向内的转筒，所述转筒的前后两端与车厢转动连接，所述转筒的外端周向均匀设有毛刷，且转筒的一端连接有电机，所述电机固定在车厢上，所述开口的底部设有左端向上倾斜的连接板，所述连接板位于转筒的下方，所述车厢的下端安装有车轮，所述车厢的上端设有套筒座，所述套筒座的内腔底部设有轴承，所述套筒座内插接有转杆，所述转杆的下端与轴承的内圈固定连接，所述套筒座的外端侧壁上设有旋转紧固螺栓，所述转杆的上端设有光伏组件，所述车厢的上端分别设有蓄电池和逆变器，所述车厢的左端设有推手，所述推手上安装有开关，所述车厢的前端安装有箱门，所述开口的内腔上端设有下垂的门帘，所述光伏组件电性连接蓄电池，所述蓄电池电性连接逆变器，所述逆变器电性连接开关，所述开关电性连接电机。

优选的，所述蓄电池和逆变器的外侧设有防护罩。

优选的，所述连接板与毛刷接触的面为圆弧面。

与现有技术相比，本实用新型的有益效果是：该环保型电机驱动清扫车，由电机驱动转筒进行清扫，电机由光伏组件发电带动，不会产生废气和噪音，比较节能环保，套筒座上设有旋转紧固螺栓，便于光伏组件的转动调节，更好的接收阳光。

附图说明

图1为本实用新型结构示意图；

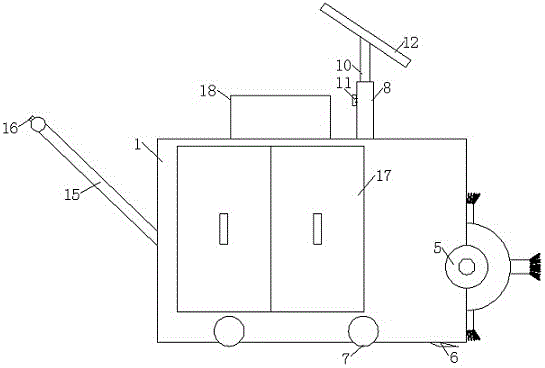

图2为本实用新型的主视图。

图中：1车厢、2开口、3转筒、4毛刷、5电机、6连接板、7车轮、8套筒座、9轴承、10转杆、11旋转紧固螺栓、12光伏组件、13蓄电池、14逆变器、15推手、16开关、17箱门、18门帘、19防护罩。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种环保型电机驱动清扫车，包括车厢1，车厢1的右端设有开口2，开口2处设有水平向内的转筒3，转筒3的前后两端与车厢1转动连接，转筒3的外端周向均匀设有毛刷4，且转筒3的一端连接有电机5，电机5固定在车厢1上，开口2的底部设有左端向上倾斜的连接板6，连接板6与毛刷4接触的面为圆弧面，连接板6位于转筒3的下方，车厢1的下端安装有车轮7。

车厢1的上端设有套筒座8，套筒座8的内腔底部设有轴承9，套筒座8内插接有转杆10，转杆10的下端与轴承9的内圈固定连接，套筒座8的外端侧壁上设有旋转紧固螺栓11，转杆10的上端设有光伏组件12，车厢1的上端分别设有蓄电池13和逆变器14，车厢1的左端设有推手15，推手15上安装有开关16，车厢1的前端安装有箱门17，开口2的内腔上端设有下垂的门帘18，防止灰尘散出，光伏组件12电性连接蓄电池13，蓄电池13电性连接逆变器14，蓄电池13和逆变器14的外侧设有防护罩19，防止损坏蓄电池13和逆变器14，逆变器14电性连接开关16，开关16电性连接电机5。

该环保型电机驱动清扫车，由电机5驱动转筒3进行清扫，电机5由光伏组件12发电带动，不会产生废气和噪音，比较节能环保，套筒座8上设有旋转紧固螺栓11，便于光伏组件12的转动调节，更好的接收阳光。
