一种带加强筋的透水混凝土路面结构的制作方法

本实用新型涉及建筑施工领域，尤其涉及一种带加强筋的透水混凝土路面结构。

背景技术：

随着道路行业的迅速发展，人们对道路的要求也越来越高。道路除了满足人们行走以及交通运输的要求之外，还需具有透水、排水以及防积水等功能，而透水混凝土路面正好具有这些优点。但是透水混凝土路面在反复荷载或重压下，容易产生开裂现象，并且透水混凝土路面还存在着强度低的缺点。

技术实现要素：

为了解决上述透水混凝土路面强度低、易开裂的缺点，本实用新型提供了一种带加强筋的透水混凝土路面结构，该透水混凝土路面结构的面层加入一层加强筋，可以充分利用加强筋的抗拉特性，有效的解决透水混凝土路面强度低、易开裂的问题，充分提高透水混凝土路面结构的耐久性。

本实用新型采用的技术方案是：一种带加强筋的透水混凝土路面结构，包括透水混凝土面层1、基层2、路基3、加强筋4；所述路基3位于基层2下方；所述透水混凝土面层1位于基层2上方；所述加强筋4位于透水混凝土面层1之中，施工完路基3和基层2之后，进行加强筋4的固定及绑扎，以及施工胀缝的留置工作，然后支模，最后进行透水混凝土面层1的施工。

作为优选，本实用新型所述基层2结构可采用三类结构形式，分别为采用级配砂砾及级配砾石基层的全透水基层结构、采用稳定土基层的半透水基层结构和采用混凝土基层和稳定土类基层的不透水基层结构。

作为优选，本实用新型所述加强筋4可采用钢筋网片、铁丝网或土工格栅等材料作为加强筋。

本实用新型的有益效果：在透水混凝土路面的面层加入一层加强筋，能有效的解决透水混凝土路面易开裂问题，其抗拉强度强度可以得到很大的改善，施工质量得到了显著的提高。

附图说明

此处所说明的附图是用来提供对本实用新型的进一步理解，构成本申请的一部分，但并不构成对本实用新型的限定。

图1为本实用新型的整体结构示意图；

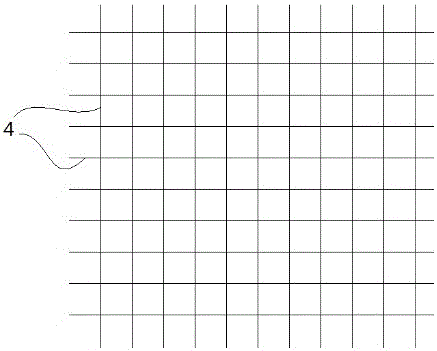

图2为本实用新型的加强筋结构示意图。

其中：1为透水混凝土面层，2为基层，3为路基，4为加强筋。

具体实施方式

为进一步详细描述本实用新型，现公开其具体实施方式如下。

根据图1、图2，具体实施中，一种带加强筋的透水混凝土路面结构，包括透水混凝土面层1、基层2、路基3、加强筋4；所述路基3位于基层2下方；所述透水混凝土面层1位于基层2上方；所述加强筋4位于透水混凝土面层1之中，施工完路基3和基层2之后，进行加强筋4的固定及绑扎，以及施工胀缝的留置工作，然后支模，最后进行透水混凝土面层1的施工。

具体实施中，本实用新型所述基层2结构可采用三类结构形式，分别为采用级配砂砾及级配砾石基层的全透水基层结构、采用稳定土基层的半透水基层结构和采用混凝土基层和稳定土类基层的不透水基层结构。

具体实施中，本实用新型所述加强筋4可采用钢筋网片、铁丝网或土工格栅等材料作为加强筋。
