一种可调节剪刀刀刃间隙的铰接销轴的制作方法

本发明涉及生活用品技术领域，特别涉及一种可调节剪刀刀刃间隙的铰接销轴。

背景技术：

现有的剪刀的左刀体和右刀体是用铆钉铆接在一起的，新买的剪刀用过一段时间后，与剪刀的左刀体和右刀体的左、右外端面铆合部位的铆钉头会磨损，导致剪刀的左刀体和右刀体之间产生间隙，使剪刀的左刀体的左刀刃和右刀体的右刀刃无法紧密接触，无法剪断如纸、布、塑料薄膜等物体，造成剪刀报废。

技术实现要素：

本发明的目的在于改进已有技术的不足，提供一种可调节剪刀刀刃间隙的铰接销轴，能够轻松调节剪刀的左刀体的左刀刃和右刀体的右刀刃之间的间隙，使剪刀的左刀体的左刀刃和右刀体的右刀刃紧密接触，为轻松、顺利剪断如纸、布、塑料薄膜等物体提供方便，延长剪刀的使用寿命。

本发明是通过提供以下技术方案实现的。

由防松动螺丝、销轴和调节螺丝构成的一种可调节剪刀刀刃间隙的铰接销轴，相向装配的剪刀的左刀体的第一通孔和右刀体的第二通孔内设有用于销接左刀体和右刀体的销轴，销轴的外径与第一通孔和第二通孔动配合，销轴的中心线上设有螺纹通孔，螺纹通孔内设有用于调节剪刀刀刃间隙的调节螺丝。

所述的调节螺丝的左端设有环形槽，调节螺丝的右端设有一体结构的第一圆螺丝头，第一圆螺丝头的外径周圈设有均布的横向防滑凸条。

所述的销轴的左端设有一体结构的六角销头，六角销头的上端设有与销轴的中心线相互垂直并且与螺纹通孔相通的螺纹孔，螺纹孔内设有防松动螺丝。

所述的防松动螺丝的下端末端旋入调节螺丝左端的环形槽内，防松动螺丝的上端设有设有一体结构的第二圆螺丝头，第二圆螺丝头的外径周圈设有均布的竖向防滑凸条。

本发明的有益效果是：当剪刀使用一段时间后，剪刀的左刀体和右刀体之间产生间隙，使剪刀的左刀体的左刀刃和右刀体的右刀刃无法紧密接触，无法剪断如纸、布、塑料薄膜等物体时，只要反时针方向旋松防松动螺丝，顺时针方向旋转调节螺丝的第一圆螺丝头，就能轻松调节左刀体的左刀刃和右刀体的右刀刃之间的间隙，使剪刀的左刀体的左刀刃和右刀体的右刀刃紧密接触，为轻松、顺利剪断如纸、布、塑料薄膜等物体提供方便，延长剪刀的使用寿命。

剪刀的左刀体的左刀刃和右刀体的右刀刃之间的间隙调节好后，只要顺时针方向旋紧防松动螺丝，就能防止调节螺丝在剪刀使用过程中产生松动，确保剪刀的左刀体的左刀刃和右刀体的右刀刃紧密接触，进一步为轻松、顺利剪断如纸、布、塑料薄膜等物体提供方便。

附图说明

下面结合附图和实施例对本发明作进一步说明。

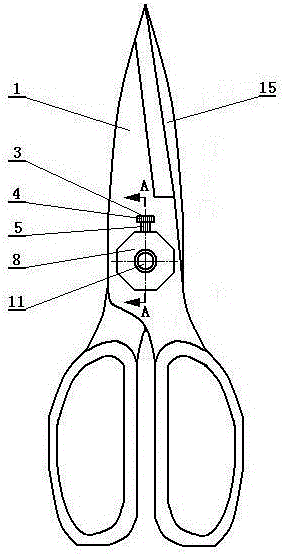

图1是本发明的具体结构的结构示意图。

图2是本发明的具体结构的K向视图。

图中：1-左刀体，2-第一通孔，3-第二圆螺丝头，4-竖向防滑凸条，5-防松动螺丝，6-螺纹孔，7-环形槽，8-六角销头，9-螺纹通孔，10-销轴，11-调节螺丝，12-第一圆螺丝头，13-横向防滑凸条，14-第二通孔，15-右刀体。

具体实施方式

下面结合实施例对本发明作进一步的说明。

实施例：如附图所示，由防松动螺丝5、销轴10和调节螺丝11构成的一种可调节剪刀刀刃间隙的铰接销轴，相向装配的剪刀的左刀体1的第一通孔2和右刀体15的第二通孔14内设有用于销接左刀体1和右刀体15的销轴10，销轴10的外径与第一通孔2和第二通孔14动配合，销轴10的中心线上设有螺纹通孔9，螺纹通孔9内设有用于调节剪刀刀刃间隙的调节螺丝11。

调节螺丝11的左端设有环形槽7，调节螺丝11的右端设有一体结构的第一圆螺丝头12，第一圆螺丝头12的外径周圈设有均布的横向防滑凸条13。

销轴10的左端设有一体结构的六角销头8，六角销头8的上端设有与销轴10的中心线相互垂直并且与螺纹通孔9相通的螺纹孔6，螺纹孔6内设有防松动螺丝5。

防松动螺丝5的下端末端旋入调节螺丝11左端的环形槽7内，防松动螺丝5的上端设有设有一体结构的第二圆螺丝头3，第二圆螺丝头3的外径周圈设有均布的竖向防滑凸条4。

下面结合附图对本发明的工作过程进行具体描述。

本发明的工作过程是：当剪刀使用一段时间后，剪刀的左刀体和右刀体之间产生间隙，使剪刀的左刀体的左刀刃和右刀体的右刀刃无法紧密接触，无法剪断如纸、布、塑料薄膜等物体时，反时针方向旋松防松动螺丝，顺时针方向旋转调节螺丝的第一圆螺丝头，就能轻松调节左刀体的左刀刃和右刀体的右刀刃之间的间隙，使剪刀的左刀体的左刀刃和右刀体的右刀刃紧密接触，为轻松、顺利剪断如纸、布、塑料薄膜等物体提供方便，延长剪刀的使用寿命。

剪刀的左刀体的左刀刃和右刀体的右刀刃之间的间隙调节好后，顺时针方向旋紧防松动螺丝，使防松动螺丝的下端末端旋入调节螺丝左端的环形槽内，就能防止调节螺丝在剪刀使用过程中产生松动，确保剪刀的左刀体的左刀刃和右刀体的右刀刃紧密接触，进一步为轻松、顺利剪断如纸、布、塑料薄膜等物体提供方便。
