20吨工件夹具系统的制作方法

本实用新型大型固化炉中大型回转型工件的夹持和支撑，特别涉及一种20吨工件夹具系统。

背景技术：

大型固化炉中大型回转型工件的夹持和支撑，因为此类工件具有转速小、质量大、不易移动等物理条件，故而解决用户使用固化炉工件夹持的可操作和可维护性就显得尤为重要了。由于原来的一些大型工件夹具存在难拆卸，用户使用时安装和维护的人力、物力、时间成本很高，给很多企业带来直接的财产损失。

技术实现要素：

本实用新型的目的就在于提供一种20吨工件夹具系统，该20吨工件夹具系统通过三点受力进行夹持，同时通过滚轴承，使得工件轴转动灵活，可以适用于从至中的任何尺寸工件轴的安装。

本实用新型的技术方案是：一种20吨工件夹具系统，所述20吨工件夹具系统包括支撑部件、限位部件和调心部件，限位部件设置在支撑部件正上方；调心部件有两套，对称水平连接在支撑部件上。

作为优选，所述限位部件通过旋转臂与支撑部件相连，两套调心部件通过下部固定燕尾槽对称安装在支撑部件上。

作为优选，所述支撑部件为底座。

作为优选，所述限位部件包括限位调节杆和限位组件，限位调节杆分别与旋转臂和限位组件相连。

作为优选，所述限位组件包括限位滚轴和限位滚子轴承。

作为优选，所述限位组件还包括限位滚套，限位滚套套在限位滚轴上，限位调节杆上设置有限位调节手柄。

作为优选，所述每套调心部件包括调心调节杆、活动支撑座、上部活动燕尾槽和调心组件，调心调节杆与调心组件相连，调心组件安装在活动支撑座上，活动支撑座安装在上部活动燕尾槽上。

作为优选，所述调心组件包括调心滚轴和调心滚子轴承。

作为优选，所述调心组件还包括调心滚套，调心滚套套在调心滚轴上，调心调节杆上设置有调心调节手柄。

作为优选，所述调心滚套上盖有端盖。

与现有技术相比，本实用新型的有益效果在于：

现有技术夹具系统通用性差，易调节。使用时安装周期长，存在较大安全隐患。现有技术夹具支撑，仅仅三个尺寸的轴就需要三个专用夹具支撑。而且每换一种工件都要将之前一种工件和夹具拆除，很难操作，而且由于工件质量大，惯性矩大，存在翻滚脱落的可能。而本实用新型通过三点受力进行夹持，同时通过滚轴承，使得工件轴转动灵活，可以适用于从至中的任何尺寸工件轴的安装，同时设计有调节装置和限位装置，既可以调节和顶紧，也可以防止轴在旋转中翻滚脱落，以免造成安全事故。同时本实用新型顶部的限位部件可通过旋转臂单向旋转开启，可使得用户换各种轴径的工件都能方便拆卸和安装，并且可以通过螺杆的调节适应不同轴径工件，有效防止旋转时翻滚脱落的可能性，从而杜绝了工件翻滚脱落造成的工业事故。

附图说明

图1是本实用新型整体结构主视图示意图；

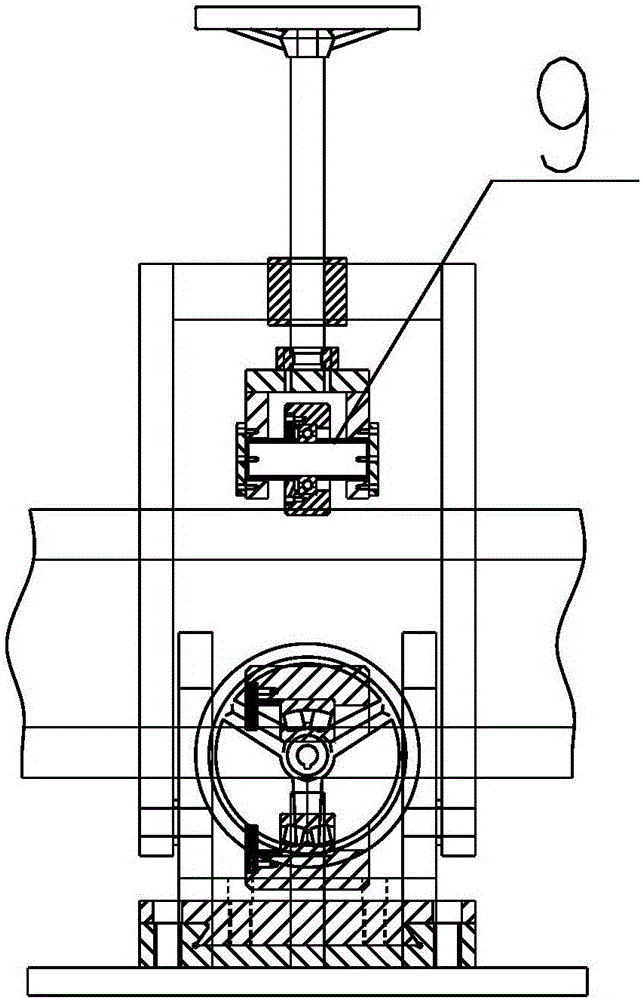

图2是本实用新型整体结构右视图示意图；

图3是本实用新型整体结构俯视图示意图。

具体实施方式

下面将结合附图对本实用新型作进一步说明。

如图1-3所示，一种20吨工件夹具系统，包括支撑部件、限位部件和调心部件。

支撑部件为底座12。

限位部件通过旋转臂2与支撑部件相连，调心部件有两套，通过下部固定燕尾槽8对称安装在底座12上。

限位部件包括限位调节杆5、旋转臂2和限位组件，限位调节杆5分别与旋转臂2和限位组件相连。限位组件包括限位滚套6、限位滚轴9和限位滚子轴承，限位滚套6套在限位滚轴9上。限位调节杆5和限位组件位于底座12正上方。限位部件通过旋转臂2固定在底座12上。限位调节杆5上设置有限位调节手柄。

调心部件有两套，通过下部固定燕尾槽8对称安装在底座12上。

每套调心部件包括调心调节杆1、活动支撑座3、上部活动燕尾槽7和调心组件。调心调节杆1与调心组件相连，调心组件安装在活动支撑座3上，活动支撑座3安装在上部活动燕尾槽7上，调心组件包括调心滚套4、调心滚轴和调心滚子轴承10，调心滚套4套在调心滚轴上，调心滚套4上盖有端盖11。调心调节杆1上设置有调心调节手柄。

本实用新型通过三点受力进行夹持，同时通过滚轴承，使得工件轴转动灵活，可以适用于从至中的任何尺寸工件轴的安装，同时设计有调节装置和限位装置，既可以调节和顶紧，也可以防止轴在旋转中翻滚脱落，以免造成安全事故。同时本实用新型顶部的限位部件可通过旋转臂2单向旋转开启，可使得用户换各种轴径的工件都能方便拆卸和安装，并且可以通过螺杆的调节适应不同轴径工件，有效防止旋转时翻滚脱落的可能性，从而杜绝了工件翻滚脱落造成的工业事故。
