一种具备报警功能的圆管锁的制作方法

本实用新型涉及一种锁，尤其是一种具备报警功能的圆管锁。

背景技术：

市场上现有锁琳琅满目，诸如铁链锁、钢丝绳锁、关节锁等等,大多采用纯机械锁钥结构实现锁闭和开启，其结构方面不够安全，并且此类锁少有具备电子报警功能，在无人看管的环境内易被不法分子从外部采取暴力撬开，既不能及时提醒使用者，也不能阻吓不法分子，其防盗性相对较差。

诸如公告号102926590B的中国发明专利公开的一种防撬无线报警锁、以及公告号204357206U的中国实用新型专利公开的报警锁，此类锁装置具有防盗报警功能，但皆通过机械方式触发报警，其结构较为复杂，生产成本较高，容错机制较差。

技术实现要素：

本实用新型为了克服上述的现有技术不足之处，提供了一种具备报警功能的圆管锁，其结构简洁、坚固且具备报警功能。

具体的，本实用新型采用了如下的技术方案。

一种具备报警功能的圆管锁，包括圆管锁体、端盖、锁头、锁芯、电子组件、锁杆、固定杆、锁栓；

圆管锁体是中空圆管，其前段设有锁杆插孔，其后段设有固定杆插孔；

端盖和锁头分别连接在圆管锁体的前后两端，用于将锁芯和电子组件固定和封装在圆管锁体内；

锁杆的头部通过锁杆插孔连接锁芯，固定杆的头部连接在固定杆插孔内；

锁栓一端与锁杆的尾部连接，另一端与固定杆的尾部相连；

锁芯上设有配合锁杆插孔并供锁杆的头部插入的锁孔，还设有与锁杆的头部配合的锁销，锁销上设有信号发射装置，电子组件内设有检测信号发射装置的信号强度的信号接收装置；锁销的头部可以进入和退出锁孔，并以此锁定和释放插入锁杆插孔内的锁杆的头部。

作为上述技术方案的一种改进，圆管锁体是高强度不锈钢材质的圆管。

作为上述技术方案的一种改进，锁栓是高强度不锈钢材质的锁链，或高强度不锈钢材质的钢丝绳。

作为上述技术方案的一种改进，锁栓是高强度不锈钢材质的U型连杆，其一端与锁杆的尾部铰接，另一端与固定杆的尾部铰接。

与现有技术相比，本实用新型的有益效果在于：端盖和锁头将锁芯、电子组件保护在圆管锁体内，安全系数高，不易被破坏；通过电子组件检测锁芯的信号发射装置的信号强度，来判断锁芯是否被暴力拆解并进行报警设置，容错性能好；采用模块化的电子组件，便于维修更换。

附图说明

图1是本实用新型的结构示意图。

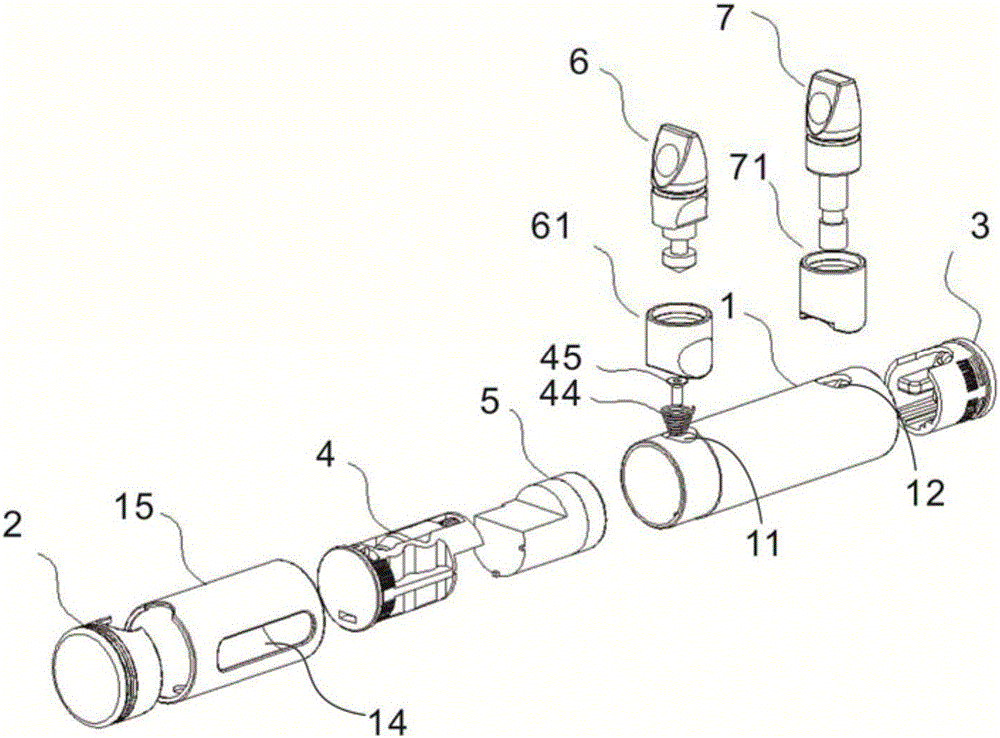

图2是本实用新型的机构分解示意图。

图3是本实用新型的使用状态参考示意图。

图4是本实用新型的实施例一的结构示意图。

图5是本实用新型的实施例二的结构示意图。

图6是本实用新型的实施例三的结构示意图。

具体实施方式

如图1、图2和图3所示，一种具备报警功能的圆管锁，一种具备报警功能的圆管锁，包括圆管锁体1、端盖2、锁头3、锁芯4、电子组件5、锁杆6、固定杆7、锁栓8(图中未示出)；

圆管锁体1是中空圆管，其前段设有锁杆插孔11，其后段设有固定杆插孔12；

端盖2和锁头3分别连接在圆管锁体1的前后两端，用于将锁芯4和电子组件5固定和封装在圆管锁体1内；

锁杆6的头部通过锁杆插孔11连接锁芯4，固定杆7的头部连接在固定杆插孔12内；

锁栓8(图中未示出)一端与锁杆6的尾部连接，另一端与固定杆7的尾部相连；

锁芯4上设有配合锁杆插孔11并供锁杆6的头部插入的锁孔41，还设有与锁杆6的头部配合的锁销42，锁销42上设有信号发射装置43，电子组件5内设有检测信号发射装置43的信号强度的信号接收装置51；锁销42的头部可以进入和退出锁孔41，并以此锁定和释放插入锁杆插孔11内的锁杆6的头部。

当本实用新型的一种具备报警功能的圆管锁正常开锁时，将钥匙9插入锁芯4，旋转锁芯即可带动锁销移出锁孔，从而释放锁杆。

当本实用新型的一种具备报警功能的圆管锁遇到暴力拆解时，锁芯首先被破坏，导致锁销松脱滑出远离电子组件，电子组件检测锁芯的信号发射装置的信号强度低于阈值从而判断出锁芯被暴力拆解并进行报警设置。

较佳的，圆管锁体1上设有与电子组件5连接的充电端口13，充电端口13内设有可拆的防水胶塞14，圆管锁体1上还设有可沿圆管锁体1转动的充电旋转保护盖15，充电旋转保护盖15上设有供充电端口露出的充电窗口16。充电端口可采用USB端口或其他标准的端口，待机时转动充电旋转保护盖将充电端口屏蔽，起到较好的防水防尘效果，充电时转动充电旋转保护盖将充电端口置于充电窗口中，拆除防水胶塞即可充电。

较佳的，圆管锁体1是高强度不锈钢材质的圆管，具有更好的防暴力拆解效果。

较佳的，锁杆6设有硅胶套61，固定杆7上设有硅胶套71，硅胶套的设置方便持拿防滑。

较佳的，锁孔41的底部设有用于在开锁后将锁杆6弹出的塔簧44。

较佳的，端盖2套接在圆管锁体1的前端，锁孔41的底部设有螺钉45，螺钉45穿过锁孔41的底部将锁芯4、端盖2和圆管锁体1连接固定，塔簧44也可一并由螺钉45固定在锁孔41的底部。即上锁后，因为锁杆的阻挡而无法拆卸螺钉，进而无法拆卸端盖，因此产品结构更加简洁坚固不易破坏，安全性更高。

较佳的，锁销42的尾部设有用于将锁销42推向锁孔41的弹簧46。

进一步的，锁杆6的头部为倒置的锥台62，锥台62上方具有用于锁销42的头部插入的卡槽63，锁销42的头部具有配合锥台62的斜面421。即当锁杆插入锁孔时，其锥台可以通过斜面挤压锁销，使其克服弹簧移出锁孔以使锁杆顺利插入，当锁杆插入之后，在弹簧作用下锁销移入锁孔并插入锁杆的卡槽，实现自动上锁。

本实用新型的实施例一如图4所示，锁栓8是高强度不锈钢材质的锁链。

本实用新型的实施例二如图5所示，锁栓8是高强度不锈钢材质的钢丝绳。

本实用新型的实施例三如图6所示，锁栓8是高强度不锈钢材质的U型连杆，其一端与锁杆6的尾部铰接，另一端与固定杆7的尾部铰接。

对于本领域的技术人员来说，可根据本实用新型所揭示的结构和原理获得其它各种相应的改变以及变形，而所有的这些改变以及变形都属于本实用新型的保护范畴。
