花篮螺栓安装装置的制作方法

本实用新型涉及一种花篮螺栓安装装置。

背景技术：

随着钢结构在建筑中普及和持续发展，钢结构广泛应用到工业厂房、桥梁、铁路和住宅建筑等工程中，钢结构在制作过程中经常会使用到花篮螺栓组成的连接、支撑部件。

花篮螺栓包括螺母座和配合的设在螺母座两端的调节螺杆，两个调节螺杆旋向相反且存在间距，调节螺杆远离螺母座一端固定有连接板，连接板用于连接需要固定的构件(连接板上设有开孔)，花篮螺栓利用螺纹结构进行伸缩，能调整连接的松紧，作为连接、支撑部件非常实用。

当花篮螺栓用于支撑时，调节螺杆一般使用圆钢而且长度比较长，在组装这类花篮螺栓时，如果调节螺杆螺纹部位与螺母座不在同一直线上时，基本不会组装成功，为了使其在同一直线上，需要多人配合将调节螺杆和螺母座对准(调节螺杆太长，单人无法操作)，组装困难，耗时耗工。

技术实现要素：

本实用新型的目的是提供一种花篮螺栓安装装置，该装置只需一人即可完成安装，操作方便，成本低。

本实用新型所采用的技术方案是：

一种花篮螺栓安装装置，包括旋转工具、底板以及设在底板上的定位座和若干个支撑座，支撑座分布在定位座的两侧且与定位座形成一条直线，支撑座和定位座的顶部均设有开口槽，定位座上设有夹持工具，安装时，螺母座位于定位座的开口槽内通过夹持工具固定，调节螺杆分别放置在两侧的支撑座的开口槽内，旋转工具通过连接板带动调节螺杆旋入螺母座。

进一步地，夹持工具为设在定位座的开口槽两侧的夹持杆，夹持杆与定位座通过螺纹配合，夹持杆一端能够伸入定位座的开口槽内、另一端位于定位座外部且设有把手。

进一步地，旋转工具呈T字型，T字型的中部端头能够伸入连接板的开孔内。

进一步地，支撑座的开口槽为弧形。

本实用新型的有益效果是：

1.调节螺杆旋入螺母座前，调节螺杆放置在支撑座上、螺母座固定在定位座上，支撑座和定位座形成一条直线，保证了调节螺杆和螺母座的对准，调节螺杆旋入螺母座时，只需一人操作旋转工具即可完成安装，通过调整支撑座的间隔或者个数即可用于安装任意长度的调节螺杆的花篮螺栓，该装置结构简单、操作方便、效率高、可重复利用、成本低。

2.通过两侧的夹持杆顶紧螺母座，即可完成螺母座的夹持固定，操作简单。

3.旋转工具通过中部端头卡住连接板后即可带动连接板旋转。

4.弧形的开口槽减小了调节螺杆旋入时的摩擦。

附图说明

图1是本实用新型实施例工作时的正视图。

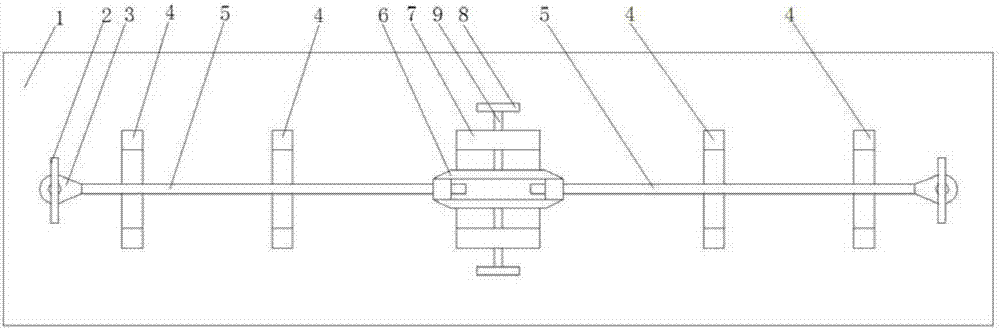

图2是本实用新型实施例工作时的俯视图。

图3是本实用新型实施例工作时的侧视图。

图4是本实用新型实施例中调节螺杆放置在支撑座上的示意图。

图5是本实用新型实施例中螺母座放置在定位座上的示意图。

图中：1-底板；2-旋转工具；3-连接板；4-支撑座；5-调节螺杆；6-螺母座；7-定位座；8-把手；9-夹持杆。

具体实施方式

下面结合附图和实施例对本实用新型作进一步地说明。

如图1至图3所示，一种花篮螺栓安装装置，包括旋转工具2、底板1以及设在底板1上的定位座7和若干个支撑座4，支撑座4分布在定位座7的两侧且与定位座7形成一条直线，支撑座4和定位座7的顶部均设有开口槽，定位座7上设有夹持工具，安装时，螺母座6位于定位座7的开口槽内通过夹持工具固定，调节螺杆5分别放置在两侧的支撑座4的开口槽内，旋转工具2通过连接板3带动调节螺杆5旋入螺母座6。

调节螺杆5旋入螺母座6前，调节螺杆5放置在支撑座4上、螺母座6固定在定位座7上，支撑座4和定位座7形成一条直线，保证了调节螺杆5和螺母座6的对准，调节螺杆5旋入螺母座6时，只需一人操作旋转工具2即可完成安装，通过调整支撑座4的间隔或者个数即可用于安装任意长度的调节螺杆5的花篮螺栓，该装置结构简单、操作方便、效率高、可重复利用、成本低。

如图2和图5所示，在本实施例中，夹持工具为设在定位座的开口槽两侧的夹持杆9，夹持杆9与定位座7通过螺纹配合，夹持杆9一端能够伸入定位座7的开口槽内、另一端位于定位座7外部且设有把手8。通过两侧的夹持杆9顶紧螺母座6，即可完成螺母座6的夹持固定，操作简单。

如图3所示，在本实施例中，旋转工具2呈T字型，T字型的中部端头能够伸入连接板3的开孔内。旋转工具2通过中部端头卡住连接板3后即可带动连接板3旋转。

如图4所示，在本实施例中，支撑座4的开口槽为弧形。弧形的开口槽减小了调节螺杆5旋入时的摩擦。

应当理解的是，对本领域普通技术人员来说，可以根据上述说明加以改进或变换，而所有这些改进和变换都应属于本实用新型所附权利要求的保护范围。
