一种平板工件装夹固定装置的制作方法

本实用新型涉及一种平板工件装夹固定装置。

背景技术：

平板状结构是比较常见的一种结构，该类工件装夹是通常由两块水平固定块固定在工件的两个平行面上。

其缺陷在于：

(1)每次需要根据工件的尺寸单独设计治具，浪费物力和人力；

(2)每次只能对一个工件进行装夹，效率低下。

技术实现要素：

本实用新型的目的在于提出一种能够同时对至少两个平板工件进行装夹，且通用性强的固定装置。

为解决上述问题，本实用新型提供了一种平板工件装夹固定装置，用于平板结构工件的固定，包括固定工作台、端部固定件和活动固定件，其中，

所述固定工作台设有用于工件放置的水平台面；

所述端部固定件包括两根相互平行的第一固定块，所述第一固定块固定在所述水平台面上；

所述活动固定件设置在所述水平台面上，且位于两个所述第一固定块之间，所述活动固定件包括两个分别相对所述第一固定块设置的活动固定块，所述活动固定块与所述第一固定块平行；

其特征在于，还包括活动调节机构，所述活动调节机构包括：

第一调节块，其固定在两个所述活动固定件上，所述第一调节块相对设置的面为竖直的第一斜面，两个所述第一斜面之间设有水平的第一夹角；

第二调节块，其自所述第一夹角的开口处插入两个所述第一调节块之间的间隙中，所述第二调节块具有两个分别两个所述第一斜面贴合的第二斜面；

调节装置，用于驱动所述第二调节块沿与所述活动固定件长度方向平行的直线轨迹运动。

作为本实用新型的进一步改进，所述调节装置包括：

竖直设置固定在所述固定工作台上的固定轴，所述固定轴上设置有外螺纹；

升降套，其能够相对所述固定轴做升降运动，所述升降套为圆锥体结构，其上顶面的半径大于其下底面的半径，所述第二调节块具有与升降套的圆锥面保持贴合的弧面；

旋紧螺母，其设置在所述升降套的正上方，所述旋紧螺母上设有与所述固定轴螺纹连接的内螺纹。

作为本实用新型的进一步改进，

所述第一斜面上设有沿其长度方向设置的第一凹槽；

所述第二斜面上设有能够在所述第一凹槽内，并沿其长度方向滑动的第一滑块。

作为本实用新型的进一步改进，

所述升降套的轮廓面上设置有沿着所述第二调节块与所述升降套的滑动轨迹设置的第二凹槽，

所述第二调节块上设有能够沿着所述第二凹槽的长度方向滑动的第二滑块。

本实用新型的有益效果在于，本实用新型能够通过滑动第二调节块，推动两个第一调节块做相背运动，从而同时调节两个活动固定块与第一固定块间的间距从而满足多种尺寸的工件的装夹，同时，在同一个固定工作台上设置两组第一固定块和活动固定块，能够同时对两个工件进行装夹，节省了大量的人力和物力。

附图说明

图1是本实用新型的结构示意图；

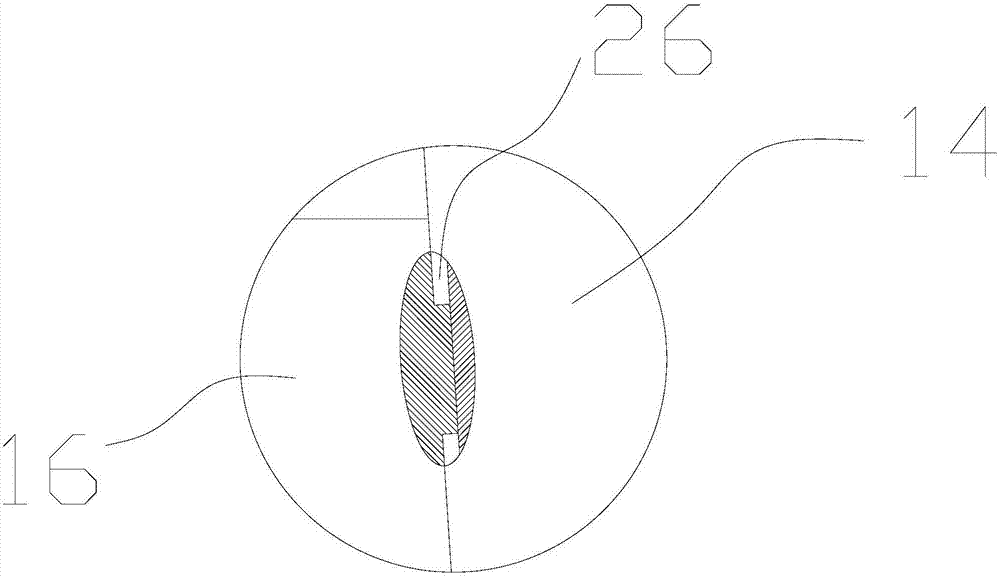

图2为图1中A部位的局部放大图；

图3为图1中调节机构的结构示意图；

图中：2-固定工作台；4-端部固定件；6-活动固定件；8-水平台面；10-第一固定块；11-活动固定块；12-活动调节机构；14-第一调节块；16-第二调节块；18-调节装置；20-固定轴；22-升降套；24-旋紧螺母；26-第一凹槽；28-第一滑块；30-导轨。

具体实施方式

下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。

如图1-3所示，本实用新型包括固定工作台2、端部固定件4和活动固定件6，其中，

所述固定工作台2设有用于工件放置的水平台面8；

所述端部固定件4包括两根相互平行的第一固定块10，所述第一固定块10固定在所述水平台面8上；

所述活动固定件6设置在所述水平台面8上，且位于两个所述第一固定块10之间，所述活动固定件6包括两个分别相对所述第一固定块10设置的活动固定块11，所述活动固定块11与所述第一固定块10平行；

其特征在于，还包括活动调节机构12，所述活动调节机构12包括：

第一调节块14，其固定在两个所述活动固定件6上，所述第一调节块14相对设置的面为竖直的第一斜面，两个所述第一斜面之间设有水平的第一夹角；

第二调节块16，其自所述第一夹角的开口处插入两个所述第一调节块14之间的间隙中，所述第二调节块16具有两个分别两个所述第一斜面贴合的第二斜面；

调节装置18，用于驱动所述第二调节块16沿与所述活动固定件6长度方向平行的直线轨迹运动。

作为本实用新型的进一步改进，所述调节装置18包括：

竖直设置固定在所述固定工作台2上的固定轴20，所述固定轴20上设置有外螺纹；

升降套22，其能够相对所述固定轴20做升降运动，所述升降套22为圆锥体结构，其上顶面的半径大于其下底面的半径，所述第二调节块16具有与升降套22的圆锥面保持贴合的弧面；

旋紧螺母24，其设置在所述升降套22的正上方，所述旋紧螺母24上设有与所述固定轴20螺纹连接的内螺纹。

作为本实用新型的进一步改进，

所述第一斜面上设有沿其长度方向设置的第一凹槽26；

所述第二斜面上设有能够在所述第一凹槽26内，并沿其长度方向滑动的第一滑块28。

作为本实用新型的进一步改进，

所述升降套22的轮廓面上设置有沿着所述第二调节块16与所述升降套22的滑动轨迹设置的第二凹槽，

所述第二调节块16上设有能够沿着所述第二凹槽的长度方向滑动的第二滑块。

本实用新型的具体原理如下：

(1)旋转旋紧螺母24，使得其向下压升降套22，带动升降套22向下运动；

(2)升降套22与第二调节块16之间的接触斜面使得升降套22下降时，第二调节块16自所述第一夹角的开口处向插入两个所述第一调节块14(14)之间间隙的方向运动；

(3)第二调节块16的运动推动第一调节块14以及与第一调节块14固定的活动固定块11运动，从而对位于活动固定块11与第一固定块10之间的工件进行夹紧；

(4)设置有导轨30，用于活动固定块11在滑动的过程中导向并且确保其运动时有较好的直线度。

以上结合具体实施例描述了本实用新型的技术原理。这些描述只是为了解释本实用新型的原理，而不能以任何方式解释为对本实用新型保护范围的限制。基于此处的解释，本领域的技术人员不需要付出创造性的劳动即可联想到本实用新型的其它具体实施方式，这些方式都将落入本实用新型的保护范围之内。
