气体灭火系统及其屋顶管道安装装置的制作方法

本实用新型涉及灭火系统领域，更具体地说，它涉及气体灭火系统及其屋顶管道安装装置。

背景技术：

气体灭火系统主要用在不适于设置水灭火系统等其他灭火系统的环境中，比如计算机机房、重要的图书馆档案馆、移动通信基站（房）、UPS室、电池室、一般的柴油发电机房等。

为了便于管理及节省机房、档案馆等内部的空间，一般是将灭火器单独放置在一个房间内，再通过管道连通到各个房间并在各个房间内安装喷淋头、温控装置或烟雾报警装置，当房间内着火时，室内的温控装置或烟雾报警装置被触发，灭火器内的灭火剂由管道到喷淋头进行灭火。

如公开号为CN106110548A的中国专利公开了一种气体灭火系统，专利中提到环保气体灭火系统的管网总长较大，因此管道的安装固定的好坏也是影响气体灭火系统正常有效工作的重要因素。

目前管道的安装固定方式为使管道沿着墙面或屋顶安装，每隔一段距离向墙面或屋顶中钉入U型固定件，将管道包裹在U型固定件的U型槽内，这种安装固定方式对管道起到了一定的固定作用，但是安装过程复杂耗时，尤其是屋顶上的U型固定件钉入起来更加困难，降低了安装效率。

因此需要提出一种新的方案来解决这个问题。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的一在于提供气体灭火系统屋顶管道安装装置，方便气体灭火系统中的管道在屋顶部分的安装，提高了工作效率。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

气体灭火系统屋顶管道安装装置，包括安装架和固定组件，固定组件上安装有与屋顶固定的铆接件和套接安装架的套接部；安装架上还设有稳固气体灭火系统中管道的承接部。

通过采用上述技术方案，将固定组件上安装的铆接件钉入屋顶即可实现固定组件固定在屋顶上，进而套接在套接部的安装架也固定在屋顶上，再将气体灭火系统中的管道安装在安装架上，并由承接部进一步稳固安装即可，操作简单，方便快捷，提高了工作效率。

本实用新型进一步设置为：所述套接部上开设有卡接安装架的卡槽。

通过采用上述技术方案，卡槽与安装架的卡接实现了套接部与安装架的安装，方便快捷，同时对安装架也有一定的定位及限位作用。

本实用新型进一步设置为：所述安装架上开设有稳固承接部安装的限位槽。

通过采用上述技术方案，承接部安装到限位槽内，稳固了承接部的安装，使承接部不容易自由晃动，从而稳固了安装架对气体灭火系统中管道的安装，同时限位槽对承接部也有一定的定位作用，使安装更加方便快捷。

本实用新型进一步设置为：所述承接部包括套设在气体灭火系统中管道上的稳固部和卡接在安装架上的限位部。

通过采用上述技术方案，限位部卡接在安装架上，实现了承接部与安装架的安装，稳固部套设在气体灭火系统中的管道上实现了将气体灭火系统中的管道安装到安装架上。

本实用新型进一步设置为：所述限位部包括一端打开或闭合实现与安装架可拆卸连接的套设部。

通过采用上述技术方案，限位部与安装架可拆卸连接，当需要拆卸管道时更加的方便，而且有利于安装架的回收；在安装管道时，可以先将稳固部套设在管道中，再将限位部安装在安装架上，操作更加方便。

本实用新型进一步设置为：所述限位部包括套设部和一端与套设部铰接连接的活动部，活动部的另一端打开或闭合实现与套设部可拆卸连接。

通过采用上述技术方案，活动部一端与套设部可拆卸连接，另一端与套设部铰接连接实现了根据需要将限位部打开或闭合，操作更加简便，有利于回收利用，节约能源。

本实用新型进一步设置为：所述活动部与套设部可拆卸的一端上设有卡接锯齿，所述套设部上设有锁合卡接锯齿的锁合部和开启锁合部的钥匙，所述锁合部上开设有插接钥匙的解锁孔。

通过采用上述技术方案，活动部的卡接锯齿通过锁合部锁合到套设部上，实现了限位部的安装，方便快捷；钥匙插入锁合部的解锁孔内开启锁合部，可将卡接锯齿从套设部上取下，操作简便，方便拆卸，有利于承接部的回收利用。

本实用新型进一步设置为：所述锁合部上设有与卡接锯齿配合的锁齿，所述锁合部远离锁齿的一端与套设部铰接连接，所述套设部还设置有将钥匙拔出解锁孔后实现锁合部复位的弹性件。

通过采用上述技术方案，锁齿与卡接锯齿相配合，则活动部和套设部安装更加稳固，提高了气体灭火系统的安全系数；锁合部远离锁齿的一端与套设部铰接连接，便于限位部的打开或闭合；弹性件实现锁合部的复位，使操作更加简便，节省拆装时间。

本实用新型进一步设置为：所述套设部还包括滑移连接于套设部内限制所述锁齿自由转动的限制条。

通过采用上述技术方案，限制条限制锁齿自由转动进一步稳固了气体灭火系统中管道的安装，安全性更高，限制条滑移连接于套设部内实现了限制条的滑移，不会影响承接部的正常工作，且将限制条隐藏起来更加安全，延长了限制条的使用寿命。

本实用新型的目的二在于提供气体灭火系统，气体灭火系统中的管道能够更加简便快捷的安装到屋顶。

本实用新型的目的二是通过以下技术方案得以实现的：

气体灭火系统，包括输送气体的管道，还包括将管道安装在屋顶上的上述方案中所述的气体灭火系统屋顶管道安装装置。

通过采用上述技术方案，气体灭火系统中的管道通过气体灭火系统安装装置安装在屋顶上方便快捷，便于拆装、维修或更换。

综上所述，本实用新型具有以下有益效果：将固定组件上安装的铆接件钉入屋顶即可实现固定组件固定在屋顶上，进而套接在套接部的安装架也固定在屋顶上，再将气体灭火系统中的管道安装在安装架上，并由承接部进一步稳固安装即可，操作简单，方便快捷，提高了工作效率；

安装架卡接到套接部的卡槽内对安装架有很好的定位及限位作用；

同理，承接部安装到安装架的限位槽内，对承接部也有很好的定位及限位作用，使承接部不容易自由晃动，从而稳固了安装架对气体灭火系统中管道的安装，使安装更加方便快捷；承接部中的限位部与安装架可拆卸连接，当需要拆卸管道时更加的方便，而且有利于安装架的回收；在安装管道时，可以先将稳固部套设在管道中，再将限位部安装在安装架上，操作更加方便；

活动部的卡接锯齿通过锁合部锁合到套设部上，实现了限位部的安装，方便快捷；钥匙插入锁合部的解锁孔内开启锁合部，可将卡接锯齿从套设部上取下，操作简便，方便拆卸，有利于承接部的回收利用；锁齿与卡接锯齿相配合，则活动部和套设部安装更加稳固，提高了气体灭火系统的安全系数；锁合部远离锁齿的一端与套设部铰接连接，便于限位部的打开或闭合；弹性件实现锁合部的复位，使操作更加简便，节省拆装时间。

附图说明

图1为气体灭火系统屋顶管道安装装置安装在屋顶的结构示意图；

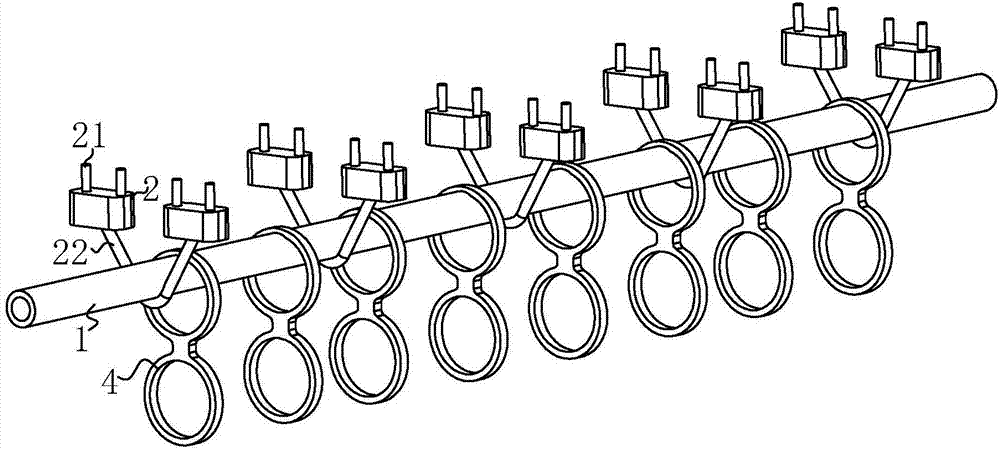

图2为气体灭火系统屋顶管道安装装置的整体结构示意图；

图3为气体灭火系统屋顶管道安装装置中承接部与安装架的连接结构示意图；

图4为气体灭火系统屋顶管道安装装置中承接部的细节结构示意图；

图5为气体灭火系统屋顶管道安装装置中限位部的结构示意图；

图6为图5中的A部放大图；

图7为气体灭火系统的结构示意图；

图8为气体灭火系统中管道安装在安装架上的结构示意图。

图中：1、安装架；11、限位槽；2、固定组件；21、铆接件；22、套接部；221、卡槽；3、屋顶；4、承接部；41、稳固部；42、限位部；43、套设部；431、锁合部；4311、解锁孔；4312、锁齿；432、滑移孔；433、分离块；434、旋转块；435、锁芯；4351、驱动板；4352、十字凹槽；44、活动部；441、卡接锯齿；45、钥匙；451、开锁杆；452、推移针；46、弹性件；461、弹性凸点；47、铰接轴；5、限制条；51、安装孔；52、滑移柱；53、移位槽；6、灭火器；7、管道。

具体实施方式

下面结合附图和实施例，对本实用新型进行详细描述。

气体灭火系统屋顶管道安装装置，如图1所示，包括安装在屋顶3的固定组件2，结合图2，固定组件2上安装有与屋顶3固定的铆接件21和V型套接部22；套接部22V型内套装有圆柱状的安装架1，安装架1上还套设有稳固气体灭火系统中管道7的承接部4。

如图3所示，套接部22上开设有卡接安装架1的卡槽221；安装架1上开设有稳固承接部4安装的限位槽11。卡槽221与安装架1条的卡接实现了套接部22与安装架1的安装，方便快捷，同时对安装架1也有一定的定位及限位作用，同样的，承接部4安装到限位槽11内，稳固了承接部4的安装，使承接部4不容易自由晃动，从而稳固了安装架1对气体灭火系统中管道7的安装，同时限位槽11对承接部4也有一定的定位作用，使安装更加方便快捷。

如图4所示，承接部4套设在气体灭火系统中管道7上的圆环状稳固部41和卡接在安装架1上的圆环状限位部42；稳固部41和限位部42之间通过铰接轴47铰接连接且相对于铰接轴47对称。

如图4、图5和图6所示，限位部42包括半圆环状的套设部43和一端与套设部43铰接连接的半圆环状活动部44，活动部44的另一端设置卡接锯齿441可伸入到套设部43内，套设部43包括锁合卡接锯齿441的锁合部431，锁合部431一端设置为与卡接锯齿441配合的锁齿4312，相对另一端与套设部43铰接连接；锁合部431靠近铰接连接的一端安装有抵触锁合部431促进卡接锯齿441和锁齿4312相互锁合的弹性件46；弹性件46远离锁合部431的一侧抵触连接有进一步限制锁齿4312自由转动的限制条5，弹性件46上设置有两个弹性凸点461，限制条5上开设有两个安装弹性凸点461的安装孔51，限制条5滑移连接于套设部43内，套设部43平行于其圆环所在平面开设有滑移孔432，限制条5一端焊接有与滑移孔432过渡配合的滑移柱52，限制条5相对另一端开设有移位槽53，锁合部431上一体成型有可旋入移位槽53内实现锁齿4312与卡接锯齿441分离的分离块433；分离块433下端一体成型有旋转块434，套设部43内还旋转安装有驱动旋转块434转动和推动限制条5滑移的锁芯435，锁芯435包括驱动旋转块434转动和推动限制条5滑移的驱动板4351和十字凹槽4352，套设部43外侧开设有露出十字凹槽4352的解锁孔4311；承接部4还包括开启锁合部431的钥匙45，钥匙45包括插入解锁孔4311内打开锁合部431的开锁杆451，钥匙45的另一端一体成型有推动滑移柱52的推移针452。

工作原理：活动部44伸入套设部43内，推动锁合部431向靠近限制条5方向运动，压缩弹性件46，卡接锯齿441与锁齿4312锁合后，弹性件46驱动锁合部431向远离限制条5的方向运动，实现活动部44和套设部43的固定；当需要打开锁合部431时，将开锁杆451伸入解锁孔4311到达锁芯435的十字凹槽4352内，先顺时针转动钥匙45，带动锁芯435的驱动板4351转动，并推动限制条5向远离锁芯435的方向运动，使滑移柱52完全进入滑移孔432内，靠近锁芯435的弹性凸点461卡接入安装孔51内，再逆时针转动钥匙45，带动锁芯435的驱动板4351转动，并推动套设部43的旋转块434转动，压缩弹性件46，带动分离块433进入移位槽53，进而使锁齿4312与卡接锯齿441分离，即可从套设部43内取出活动部44，实现承接部4的打开；取出活动部44后，拔出钥匙45，分离块433在弹性件46弹性的作用下远离移位槽53，再将钥匙45的推移针452插入滑移孔432内，推动滑移柱52向靠近锁芯435的方向移动，压缩弹性件46，使远离锁芯435的弹性凸点461卡接入按照孔内，当需要锁合承接部4时，直接将活动部44插入套设部43即可。

气体灭火系统，如图7和图8所示，包括灭火器6和输送气体的管道7，还包括气体灭火系统屋顶3管道7安装装置。

安装步骤：在安装气体灭火系统时，将灭火器6放置在预设的位置，安装墙上的管道7以及屋顶3上的管道7，再将管道7与灭火器6连接起来完成安装；在安装屋顶3上的管道7时，首先通过将固定组件2的铆接件21钉入屋顶3实现将固定组件2安装在屋顶3上，将安装架1伸入V型套接部22内与卡槽221卡接，完成安装架1的安装； 接下来有两种操作方式，一种是将承接部4的限位部42套设在限位槽11内，同时调整好位置，打开稳固部41，将管道7放置在稳固部41内，锁合稳固部41即可完成对管道7的固定；另一种方式，先将管道7放置在稳固部41内，锁合稳固部41，打开限位部42，再将管道7运到屋顶3，将限位部42套设在安装架1上，锁合即可完成对管道7的承接固定。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
