一种山羊绒分梳机的刺辊装置的制作方法

本实用新型涉及羊绒分梳机，具体涉及一种山羊绒分梳机的刺辊装置，属于羊绒分梳技术领域。

背景技术：

随着我国畜牧业的快速发展，大量羊毛产业跟随发展，羊绒分梳业发展潜力巨大，而羊绒分梳机作为羊绒分梳业的主要机械设备，需求量供不应求。

而市面上存在的多数羊绒分梳设备，结构复杂，操作难度较大，且给绒罗拉处没有除尘刀，造成大量杂质进入设备内部，对后期的梳理工作造成较大难度，且后续清理工作困难，设备对羊绒分梳效率不高，难以达到生产要求。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种山羊绒分梳机的刺辊装置，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型提供一种山羊绒分梳机的刺辊装置，包括机座、绒卷、绒卷罗拉、给绒罗拉、给绒板、刺辊、小漏底、锡林、大漏底、道夫、剥绒罗拉、转移罗拉、轧辊、盖板、毛刷、盖板斩刀、绒条筒、圈条器和机框架，所述机座上侧设置有给绒板，所述给绒板上侧安装有绒卷绒罗拉，所述绒卷罗拉右侧安装有给绒罗拉，所述刺辊固定在给绒罗拉上侧，且给绒罗拉左侧设置有绒卷，所述刺辊下侧设置有小漏底，且刺辊右侧安装有锡林，所述锡林下侧设置有大漏底，且锡林右侧安装有道夫，所述剥绒罗拉固定在道夫右侧，且剥绒罗拉右侧设置有转移罗拉，所述转移罗拉右侧安装有轧辊，所述盖板固定在锡林上侧，且盖板上侧设置有毛刷，所述盖板右侧安装有盖板斩刀，所述绒条筒固定在机座右侧，所述绒条筒上侧设置有圈条器，所述机框架固定在刺辊前侧。

作为本实用新型的一种优选技术方案，所述给绒罗拉右侧设置有除尘刀。

作为本实用新型的一种优选技术方案，所述锡林与道夫接触并且反方向旋转。

作为本实用新型的一种优选技术方案，所述锡林与盖板间隔开一定距离。

作为本实用新型的一种优选技术方案，所述盖板斩刀上带有弹性针布。

本实用新型所达到的有益效果是：一种山羊绒分梳机的刺辊装置，可对原绒进行开松、除杂、去粗、去皮屑、制成合格的无毛绒，绒罗拉右侧设置有除尘刀，在羊绒刚进入设备时对其进行第一步除尘，为后续工作做好准备，锡林与盖板间隔开一定距离，防止过度摩擦对机器的损坏，且该装置结构简单，便于拆装清理工作。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型实施例所述的一种山羊绒分梳机的刺辊装置整体结构示意图；

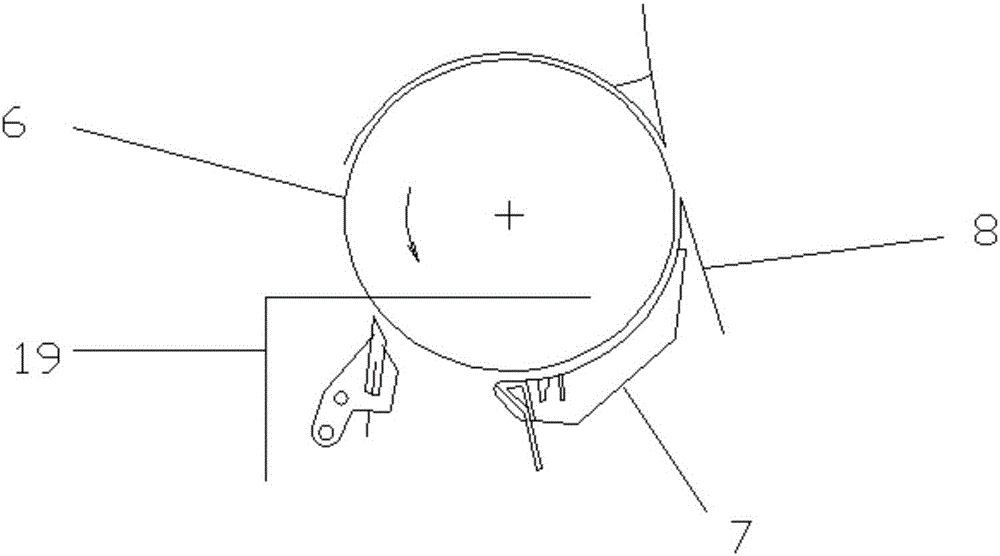

图2是本实用新型实施例所述的一种山羊绒分梳机的刺辊装置局部结构示意图；

图中标号：1、机座；2、绒卷；3、绒卷罗拉；4、给绒罗拉；5、给绒板；6、刺辊；7、小漏底；8、锡林；9、大漏底；10、道夫；11、剥绒罗拉；12、转移罗拉；13、轧辊；14、盖板；15、毛刷；16、盖板斩刀；17、绒条筒；18、圈条器；19、机框架。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：请参阅图1和图2，本实用新型一种山羊绒分梳机的刺辊装置，包括机座1、绒卷2、绒卷罗拉3、给绒罗拉4、给绒板5、刺辊6、小漏底7、锡林8、大漏底9、道夫10、剥绒罗拉11、转移罗拉12、轧辊13、盖板14、毛刷15、盖板斩刀16、绒条筒17、圈条器18和机框架19，所述机座1上侧设置有给绒板5，所述给绒板5上侧安装有绒卷绒罗拉3，所述绒卷罗拉3右侧安装有给绒罗拉4，所述刺辊6固定在给绒罗拉4上侧，且给绒罗拉4左侧设置有绒卷2，所述刺辊6下侧设置有小漏底7，且刺辊6右侧安装有锡林8，所述锡林8下侧设置有大漏底9，且锡林8右侧安装有道夫10，所述剥绒罗拉11固定在道夫10右侧，且剥绒罗拉11右侧设置有转移罗拉12，所述转移罗拉12右侧安装有轧辊13，所述盖板14固定在锡林8上侧，且盖板14上侧设置有毛刷15，所述盖板14右侧安装有盖板斩刀16，所述绒条筒17固定在机座1右侧，所述绒条筒17上侧设置有圈条器18，所述机框架19固定在刺辊6前侧。

所述给绒罗拉4右侧设置有除尘刀，在羊绒刚进入设备时对其进行第一步除尘，为后续工作做好准备；所述锡林8与道夫10接触并且反方向旋转，羊绒分梳效果更好，效率更高；所述锡林8与盖板14间隔开一定距离，防止过度摩擦对机器的损坏；所述盖板斩刀16上带有弹性针布，更好的在所需出切断羊绒。

需要说明的是，本实用新型为一种山羊绒分梳机的刺辊装置，在使用该设备时，绒卷2将所需分梳的羊绒卷入机器内部，绒卷罗拉3将羊绒细化梳理，给绒罗拉4不断呈递羊绒，锡林8将给绒罗拉4呈递的羊绒收集梳理去杂、去粗、去皮屑，杂质进入大漏底9，道夫10与锡林8接触，反向旋转，进一步对羊绒进行梳理，拨绒罗拉11将梳理好的羊绒剥落，最后经转移罗拉12转出设备。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
