一种陶瓷橡胶滚筒套装机构的制作方法

本实用新型涉及一种印刷机械，特别涉及一种陶瓷橡胶滚筒套装机构。

背景技术：

陶瓷橡胶滚筒含有金属基筒体和橡胶筒体，是一种常见的印刷用具。橡胶筒体包裹在金属基筒体之外，橡胶筒体的外表面上镶嵌有耐磨的陶瓷片。橡胶筒体的表面上镶嵌的耐磨陶瓷片的表面是带有增加摩擦力的颗粒状凸起的。现有的陶瓷橡胶滚筒不方便套装，也不方便对陶瓷橡胶滚筒的表面进行检测。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种将陶瓷橡胶滚筒安装在固定盘与固定块之间；通过锁帽可以使套管牢固地安装在支撑柱的端部，锁帽与连接柱通过螺纹连接，从而可以使固定块牢固地套装在支撑柱的外周面上，从而可以使陶瓷橡胶滚套装更加牢固的陶瓷橡胶滚筒套装机构。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种陶瓷橡胶滚筒套装机构，包括固定盘，固定盘上设有支撑柱，支撑柱呈竖直布置，支撑柱的外周面套装有固定块，支撑柱的端部设有连接柱，连接柱的外表面设有外螺纹，支撑柱的端部外周面套装有套管，套管的外周面设有若干凹槽，凹槽呈等间距布置，套管的轴向位置设有套装槽，支撑柱的端部穿过套管的轴向位置；凹槽的外周面套装有扣圈，支撑柱的端部设有锁帽，锁帽的侧壁设有限位孔，锁帽与支撑柱的端部之间设有限位销，限位销穿过限位孔；锁帽与连接柱通过螺纹连接，限位销的端部与连接柱的外周面接触。

进一步地，所述扣圈设有开槽。

进一步地，所述扣圈为环形形状。

进一步地，所述固定块的两侧为平面。

进一步地，所述固定盘与支撑柱通过螺纹连接。

采用上述技术方案的陶瓷橡胶滚筒套装机构，可以将待处理的陶瓷橡胶滚筒套装在固定盘的外周面上，将陶瓷橡胶滚筒安装在固定盘与固定块之间；通过锁帽可以使套管牢固地安装在支撑柱的端部，锁帽与连接柱通过螺纹连接，从而可以使固定块牢固地套装在支撑柱的外周面上，从而可以使陶瓷橡胶滚套装更加牢固。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型陶瓷橡胶滚筒套装机构的结构示意图；

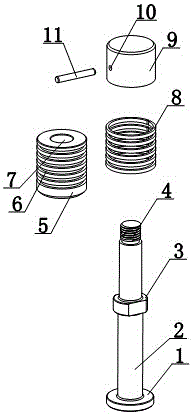

图2为本实用新型陶瓷橡胶滚筒套装机构的部件分解图；

图3为本实用新型所述扣圈的结构示意图；

图4为本实用新型所述套管的结构示意图；

图5为图4中A-A剖面图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图5所示，一种陶瓷橡胶滚筒套装机构，包括固定盘1，固定盘1上设有支撑柱2，支撑柱2呈竖直布置，支撑柱2的外周面套装有固定块3，支撑柱2的端部设有连接柱4，连接柱4的外表面设有外螺纹，支撑柱2的端部外周面套装有套管5，套管5的外周面设有若干凹槽6，凹槽6呈等间距布置，套管5的轴向位置设有套装槽7，支撑柱2的端部穿过套管5的轴向位置；凹槽6的外周面套装有扣圈8，支撑柱2的端部设有锁帽9，锁帽9的侧壁设有限位孔10，锁帽9与支撑柱2的端部之间设有限位销11，限位销11穿过限位孔10；锁帽9与连接柱4通过螺纹连接，限位销11的端部与连接柱4的外周面接触；扣圈8设有开槽12；扣圈8为环形形状；固定块3的两侧为平面；固定盘1与支撑柱2通过螺纹连接。

本实用新型陶瓷橡胶滚筒套装机构，可以将待处理的陶瓷橡胶滚筒套装在固定盘1的外周面上，将陶瓷橡胶滚筒安装在固定盘1与固定块3之间；通过锁帽9可以使套管5牢固地安装在支撑柱2的端部，锁帽9与连接柱4通过螺纹连接，从而可以使固定块3牢固地套装在支撑柱2的外周面上，从而可以使陶瓷橡胶滚套装更加牢固。

其中，扣圈8设有开槽12；扣圈8为环形形状；所以方便扣接。

其中，固定盘1与支撑柱2通过螺纹连接；所以方便组装。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
