一种印刷胶印橡胶辊转动调试装置的制作方法

本实用新型涉及一种印刷装置，特别涉及一种印刷胶印橡胶辊转动调试装置。

背景技术：

胶印橡胶辊是一种常见的胶印设备，内部的轴承和轴头结构十分精密。如果轴承和轴头的润滑不是很好的话，很容易造成磨损，而且会严重影响橡胶辊的使用质量，从而影响到产品的质量。现有的橡胶辊不方便进行转动控制，不方便橡胶辊表面的缺陷进行观测。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种可以将待调试的胶印橡胶辊套装在套装轴的外周面上，通过支撑柱与支撑架可以方便对对接管进行支撑，通过操作端方便对套装轴进行转动调节，从而方便对套装轴上的胶印橡胶辊进行转动调节，方便胶印橡胶辊的表面缺陷进行观测的印刷胶印橡胶辊转动调试装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种印刷胶印橡胶辊转动调试装置，包括第一固定管与第二固定管，第一固定管与第二固定管呈平行布置，第一固定管与第二固定管之间设有对接管，第一固定管与第二固定管之间上设有第一固定轨道，第一固定轨道上设有第一固定座，第一固定座设有第一套装管，第一固定管与第二固定管之间上设有第二固定轨道，第二固定轨道上设有第二固定座，第二固定座设有第二套装管，第二套装管与第一套装管之间套装有套装轴，套装轴的一端为自由端，套装轴的另一端套装有旋转筒与平面轴承，套装轴的另一端端部设有操作端。

进一步地，所述第一固定管与第二固定管之间设有气缸，气缸连接有移动架，移动架的端部连接有支撑柱，支撑柱的端部设有支撑架，支撑架的端部套装在套装轴的外周面位置。

进一步地，所述支撑架的端部设置在平面轴承与旋转筒之间。

进一步地，所述对接管的一端与第一固定管之间设有第一固定架，对接管的另一端与第二固定管之间设有第二固定架。

进一步地，所述第一固定管与第二固定管均为方体形状。

采用上述技术方案的印刷胶印橡胶辊转动调试装置，通过对接管可以使第一固定管与第二固定管牢固对接；通过第一固定管与第二固定管可以方便对第一固定轨道与第二固定轨道进行牢固支撑；通过第二套装管与第一套装管可以方便对套装轴进行套装，可以将待调试的胶印橡胶辊套装在套装轴的外周面上，通过支撑柱与支撑架可以方便对对接管进行支撑，通过操作端方便对套装轴进行转动调节，从而方便对套装轴上的胶印橡胶辊进行转动调节，方便胶印橡胶辊的表面缺陷进行察看。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型印刷胶印橡胶辊转动调试装置的结构示意图；

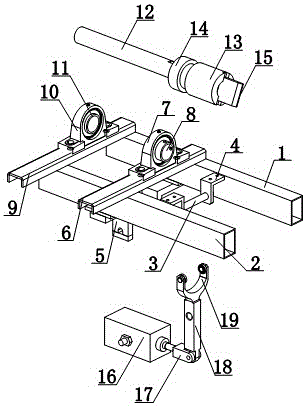

图2为本实用新型印刷胶印橡胶辊转动调试装置的部件分解图；

图3为本实用新型所述支撑机构的结构示意图；

图4为图3中A区域的细节放大图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图4所示，一种印刷胶印橡胶辊转动调试装置，包括第一固定管1与第二固定管2，第一固定管1与第二固定管2呈平行布置，第一固定管1与第二固定管2之间设有对接管3，第一固定管1与第二固定管2之间上设有第一固定轨道6，第一固定轨道6上设有第一固定座7，第一固定座7设有第一套装管8，第一固定管1与第二固定管2之间上设有第二固定轨道9，第二固定轨道9上设有第二固定座10，第二固定座10设有第二套装管11，第二套装管11与第一套装管8之间套装有套装轴12，套装轴12的一端为自由端，套装轴12的另一端套装有旋转筒13与平面轴承14，套装轴12的另一端端部设有操作端15；第一固定管1与第二固定管2之间设有气缸16，气缸16连接有移动架17，移动架17的端部连接有支撑柱18，支撑柱18的端部设有支撑架19，支撑架19的端部套装在套装轴12的外周面位置；支撑架19的端部设置在平面轴承14与旋转筒13之间；对接管3的一端与第一固定管1之间设有第一固定架4，对接管3的另一端与第二固定管2之间设有第二固定架5；第一固定管1与第二固定管2均为方体形状。

本实用新型印刷胶印橡胶辊转动调试装置，通过对接管3可以使第一固定管1与第二固定管2牢固对接；通过第一固定管1与第二固定管2可以方便对第一固定轨道6与第二固定轨道9进行牢固支撑；通过第二套装管11与第一套装管8可以方便对套装轴12进行套装，可以将待调试的胶印橡胶辊套装在套装轴12的外周面上，通过支撑柱18与支撑架19可以方便对对接管3进行支撑，通过操作端15方便对套装轴12进行转动调节，从而方便对套装轴12上的胶印橡胶辊进行转动调节，方便胶印橡胶辊的表面缺陷进行察看。

其中，第一固定管1与第二固定管2之间设有气缸16，气缸16连接有移动架17，移动架17的端部连接有支撑柱18，支撑柱18的端部设有支撑架19，支撑架19的端部套装在套装轴12的外周面位置；支撑架19的端部设置在平面轴承14与旋转筒13之间；所以方便对套装轴12进行牢固支撑。

其中，对接管3的一端与第一固定管1之间设有第一固定架4，对接管3的另一端与第二固定管2之间设有第二固定架5；所以对接更加牢固。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
