PIC电子自动化控制台的制作方法

本实用新型涉及自动化控制技术领域，特别涉及一种PIC电子自动化控制台。

背景技术：

随着制造、自动化控制和计算机的技术日益成熟，企业生产操作自动化已经逐渐得到广泛的应用。控制台作为控制企业设备的核心部件，起到了重要作用。然而现有的控制台结构单一，内部设置固定，不易扩展部件，功能较为单一，导致在实际教学或企业应用中存在局限性。

技术实现要素：

本实用新型的目的在于解决上述不足，提供一种PIC电子自动化控制台，具有设计合理、组合方便、可扩展性强、方便教学使用及自动化控制性能好等特点。

本实用新型所解决的技术问题可以采用以下技术方案来实现：

一种PIC电子自动化控制台，包括控制台柜、PIC单片机、电源、显示器、控制面板，所述PIC单片机和电源位于所述控制台柜内部，所述电源分别与所述PIC单片机、显示器及控制面板电连接，所述PIC单片机分别与所述显示器和控制面板电连接，所述控制台柜由台面、柜体及底座构成，所述台面前端设有一置物台，所述台面后端设有一显示器安装柜，所述显示器安装柜与所述台面之间呈铰接连接，所述显示器安装柜与所述台面转动角度为60°～80°，所述置物台与所述显示器安装柜之间设有所述控制面板，所述控制面板上包括若干控制按钮及若干指示灯，所述台面下部为所述柜体，所述柜体前端设有一敞口，所述柜体内设有2～5个控制抽屉盒，所述控制抽屉盒与所述柜体侧壁呈滑动配合，所述控制抽屉盒用于安装所述PIC单片机和电源，所述PIC单片机连接一传感器电路，所述传感器电路连接一信号传感器，所述PIC单片机还连接一无线收发装置，所述无线收发装置连接一远程控制端。

所述显示器为一触屏液晶显示器。

所述底座位于所述柜体底部，所述底座由位于所述柜体四周角处的四个支脚构成。

还包括一脚踏板，所述脚踏板上设有两个安装片，两个所述安装片分别与位于前端面的两个支脚配合固定安装。

所述脚踏板上表面上设有防滑纹。

本实用新型与现有技术相比具有如下突出优点和效果：本实用新型通过优化设计控制台柜结构，方便了各部件的组合安装，有利于学习者组合学习，方便教学使用，提高了教学效果，同时结合PIC单片机有利于电子自动化控制，具有设计合理、组合方便、可扩展性强、方便教学使用及自动化控制性能好等特点。

附图说明

图1为本实用新型实施例的整体结构示意图；

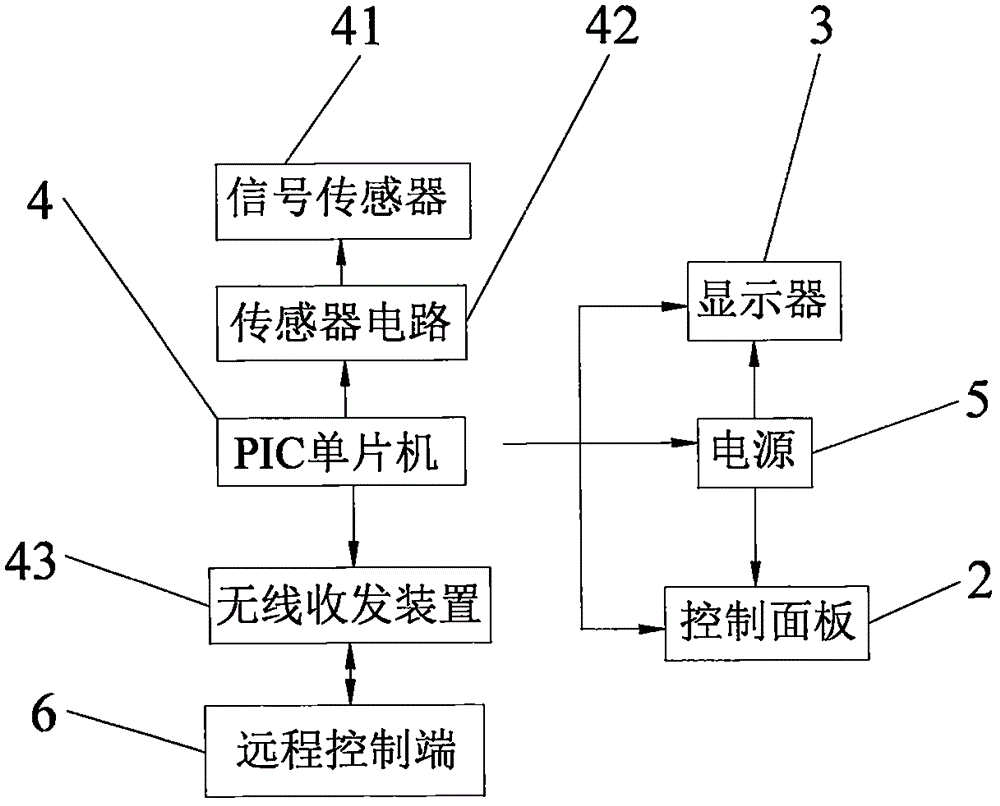

图2为本实用新型实施例的PIC单片机控制连接结构示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

如图1至图2所示，本实用新型提供的一种PIC电子自动化控制台，包括控制台柜1、PIC单片机4、电源5、显示器3、控制面板2，PIC单片机4和电源5位于控制台柜1内部，电源5分别与PIC单片机4、显示器3及控制面板2电连接，PIC单片机4分别与显示器3和控制面板2电连接，控制台柜1由台面11、柜体12及底座13构成，台面11前端设有一置物台111，置物台111用于摆放文件、资料或物品，方便人员记录使用，台面11后端设有一显示器安装柜112，显示器安装柜112内安装显示器3，显示器3为一触屏液晶显示器，方便操控，可以减少键盘的连接，减少部件，提高使用便捷性，方便显示器3安装，同时对显示器3具有保护作用，显示器安装柜112与台面11之间呈铰接连接，显示器安装柜112与台面11转动角度为60°～80°，方便显示器3视角位置的调整，有利于不同人员的使用，置物台111与显示器安装柜112之间设有控制面板2，控制面板2上包括若干控制按钮21及若干指示灯22，方便操控，台面11下部为柜体12，柜体12前端设有一敞口，柜体12内设有2～5个控制抽屉盒121，控制抽屉盒121与柜体12侧壁呈滑动配合，控制抽屉盒121用于安装PIC单片机4和电源5，该结构方便组合安装，同时有利于不同模块的扩展安装，提高使用性能，PIC单片机4连接一传感器电路42，传感器电路42连接一信号传感器41，方便完成信号传输，PIC单片机4还连接一无线收发装置43，无线收发装置43连接一远程控制端6，可以完成远程监控及管理，提高整体的自动化程度，底座13位于柜体12底部，底座13由位于柜体12四周角处的四个支脚131构成，还包括一脚踏板14，脚踏板14上设有两个安装片141，两个安装片141分别与位于前端面的两个支脚131配合固定安装，脚踏板14上表面上设有防滑纹，方便使用者使用。

本实用新型通过优化设计控制台柜结构，方便了各部件的组合安装，有利于学习者组合学习，方便教学使用，提高了教学效果，同时结合PIC单片机4有利于电子自动化控制，具有设计合理、组合方便、可扩展性强、方便教学使用及自动化控制性能好等特点。

由技术常识可知，本实用新型可以通过其它的不脱离其精神实质或必要特征的实施方案来实现。因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有在本实用新型范围内或在等同于本实用新型的范围内的改变均被本实用新型包含。
