一种含有激光灯的小型随笔翻译装置的制作方法

本实用新型涉及一种翻译装置，具体为一种含有激光灯的小型随笔翻译装置，属于学习辅助用具应用技术领域。

背景技术：

十几年前，社会上就流传着这样一句话：未来几年人类必须掌握的三大技能是英语、驾驶、计算机，英语不仅仅是一门语言和交流工具，更是被提升到了必备技能的范畴，英语是当今世界上主要的国际通用语言，且英语的使用范围非常广泛，大多数国家的高等学府，大学院校，都开设英语语言文学专业，仅在中国，就有一百多所大学设有英语专业或英语相关专业，所以学好英语是非常重要的，要想学好英语不仅仅需要自身的努力，学习英语的辅助用具也同样重要，现在市面上充斥着各式各样的英语学习辅助用具，例如：点读机、家教机等，这类学习辅助用具一般通过可点读的特制课本进行英语教学，只能对于课本内的知识进行学习，局限性大。因此，针对上述问题提出一种含有激光灯的小型随笔翻译装置。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种含有激光灯的小型随笔翻译装置。

本实用新型通过以下技术方案来实现上述目的，一种含有激光灯的小型随笔翻译装置，包括外壳以及设置在所述外壳一侧的笔套，所述笔套内部设有弹性夹套；所述弹性夹套内腔设有充电环；所述外壳顶端设有凸台，且凸台侧壁设有激光灯；所述激光灯一侧设置投影灯，且投影灯一侧设置指示灯；所述指示灯底部设置开关按钮；所述凸台顶端设有扬声器；所述弹性夹套连接有充电装置；所述充电装置侧壁设有充电柱，且充电装置顶端设有卡槽；所述卡槽一侧设置USB接口；所述充电装置内部设有电源变压器。

优选的，所述充电环的直径小于所述弹性夹套的直径，且弹性夹套的直径小于所述充电柱的直径。

优选的，所述外壳和所述凸台的外围形状均为流线型。

优选的，所述USB接口与所述电源变压器以及所述充电柱内部电性连接。

优选的，所述凸台一端与所述卡槽配合连接。

本实用新型的有益效果是：本实用新型结构紧凑，体积小，便于携带，通过该装置笔套内部的弹性夹套可将该装置套在学习时候的笔的表面，因为弹性夹套有伸缩性，所以可固定在大多数的笔上，对笔的直径几乎没有要求，应用范围广，通过该装置的激光灯可对使用者所看的书籍进行扫描，通过投影灯可将读者所看不懂的内容的翻译投入到被扫描文字的上方，便于人们对外语的学习，由于激光扫描技术较为先进、成熟，所以会提高翻译的准确性，该装置只需将其套在笔上即可工作，比普通的翻译装置更加实用，通过扬声器还可以将扫描、翻译的内容读出来，有助于集中学习者的注意力，提高学习的效率，因为装置本身自带扫描装置，所以在使用时没有学习范围的局限性，可以学习任意课本的知识，本实用新型外观采用流线型设计，便于使用者手握，使用户具有更好的使用体验。

附图说明

图1为本实用新型充电状态结构示意图；

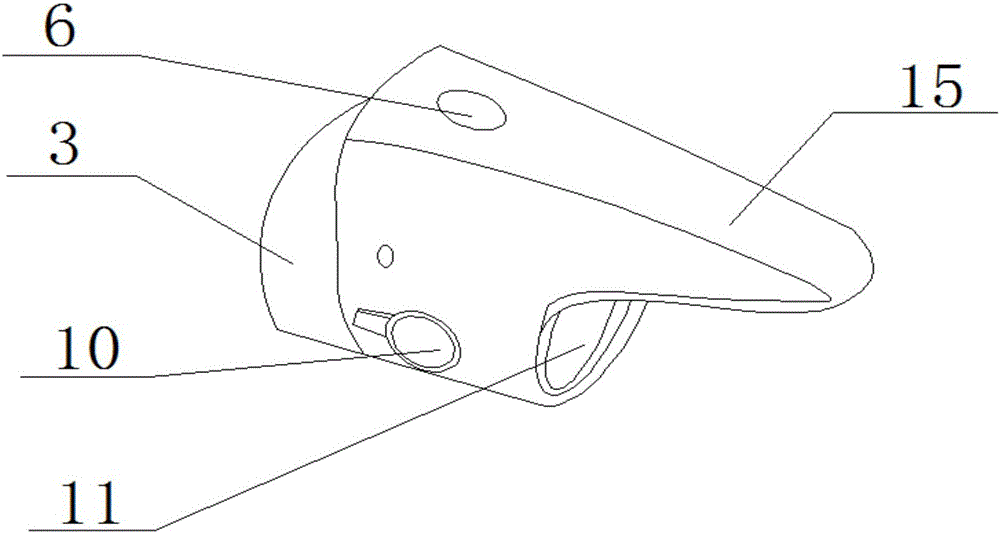

图2为本实用新型外壳结构示意图；

图3为本实用新型充电装置结构示意图；

图4为本实用新型夹套局部放大示意图。

图中：1、外壳，2、充电柱，3、笔套，4、激光灯，5、投影灯，6、扬声器，7、充电装置，8、USB接口，9、指示灯，10、开关按钮，11、夹套，12、充电环，13、卡槽，14、电源变压器，15、凸台。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4所示，一种含有激光灯的小型随笔翻译装置，包括外壳1以及设置在所述外壳1一侧的笔套3，所述笔套3内部设有弹性夹套11；所述弹性夹套11内腔设有充电环12；所述外壳1顶端设有凸台15，且凸台15侧壁设有激光灯4；所述激光灯4一侧设置投影灯5，且投影灯5一侧设置指示灯9；所述指示灯9底部设置开关按钮10；所述凸台15顶端设有扬声器6；所述弹性夹套11连接有充电装置7；所述充电装置7侧壁设有充电柱2，且充电装置7顶端设有卡槽13；所述卡槽13一侧设置USB接口8；所述充电装置7内部设有电源变压器14。

作为本实用新型的一种技术优化方案，所述充电环12的直径小于所述弹性夹套11的直径，且弹性夹套11的直径小于所述充电柱2的直径，便于充电。

作为本实用新型的一种技术优化方案，所述外壳1和所述凸台15的外围形状均为流线型，便于使用者手握。

作为本实用新型的一种技术优化方案，所述USB接口8与所述电源变压器14以及所述充电柱2内部电性连接，扩大充电电源的电压范围。

作为本实用新型的一种技术优化方案，所述凸台15一端与所述卡槽13配合连接，提高充电时该装置结构的稳定性。

本实用新型在使用时，通过设置在笔套3内腔的夹套11将该装置固定在是使用者将要使用的笔杆的适当位置，在使用时，只需打开设置在外壳1侧壁的开关按钮10，然后将激光灯4发射的激光束对应照射在看不懂的英语表面，在翻译后，投影灯5就会在激光束扫描位置的顶端投影翻译的内容，而扬声器6则会以语音的形式将所翻译的内容表现出来，若是该装置的电量不足时，指示灯9就会闪烁，在充电时，将充电柱2贯穿夹套11，使凸台15和卡槽13呈完全卡合状态，通过USB接口8接至电源，电源变压器14可将电源电压降低至该装置所需的充电电压，电力能源经充电柱2流向充电环12，达到充电的目的。
