一种压花辊调试用套装装置的制作方法

本实用新型涉及一种压花装置，特别涉及一种压花辊调试用套装装置。

背景技术：

压花辊适用于塑料片材、薄膜、铝箔、皮革、硬质板、壁纸、地砖、玻璃、纸类等凹凸花纹压制，提高产品表面美感、加强防伪、保护商标等效果；现有的压花辊不方便套装，也不方便对压花辊进行调试。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种可以将压花辊的下端套装在定位筒的外周面上，从而方便对压花辊进行牢固卡接，方便使用者观测压花辊，方便压花辊的调试使用的压花辊调试用套装装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种压花辊调试用套装装置，包括固定板，固定板呈竖直布置；固定板的上部设有顶块，顶块呈水平布置，顶块上设有套装槽，顶块与固定板之间设有第一固定螺栓，套装槽位置设有套管，套管的上部设有限位环，限位环设置在顶块上；顶块的侧壁设有锁柱，锁柱与顶块通过螺纹连接，锁柱的外端设有旋帽，旋帽与锁柱之间设有旋环；固定板的下部设有底块，底块与顶块呈平行布置，底块与固定板通过第二固定螺栓连接；底块上设有固定管，固定管的端部设有定位筒，定位筒与套管对应。

进一步地，所述固定板上设有开槽。

进一步地，所述开槽的底部设有卡块。

进一步地，所述卡块上设有凸块。

进一步地，所述旋帽的外表面上设有防滑纹。

采用上述技术方案的压花辊调试用套装装置，通过顶块与底块可以使固定板牢固安装；通过锁柱可以使套管牢固地安装在顶块上；通过旋帽可以方便对锁柱进行转动控制；可以将压花辊的上端套装在套管的内部，可以将压花辊的下端套装在定位筒的外周面上，从而方便对压花辊进行牢固卡接，方便使用者观测压花辊，方便压花辊的调试使用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型压花辊调试用套装装置的结构示意图；

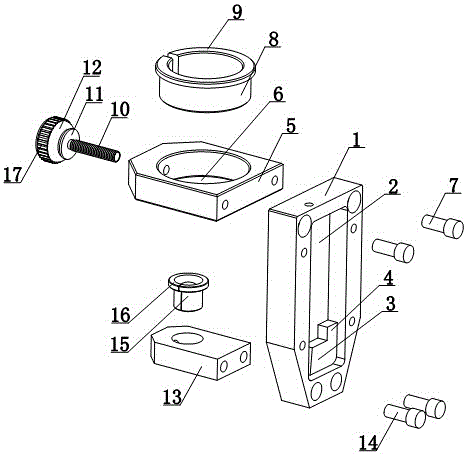

图2为本实用新型压花辊调试用套装装置的部件分解图；

图3为本实用新型所述顶块的结构示意图。

图4为图3中A-A剖面图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图4所示，一种压花辊调试用套装装置，包括固定板1，固定板1呈竖直布置；固定板1的上部设有顶块5，顶块5呈水平布置，顶块5上设有套装槽6，顶块5与固定板1之间设有第一固定螺栓7，套装槽6位置设有套管8，套管8的上部设有限位环9，限位环9设置在顶块5上；顶块5的侧壁设有锁柱10，锁柱10与顶块5通过螺纹连接，锁柱10的外端设有旋帽12，旋帽12与锁柱10之间设有旋环11；固定板1的下部设有底块13，底块13与顶块5呈平行布置，底块13与固定板1通过第二固定螺栓14连接；底块13上设有固定管15，固定管15的端部设有定位筒16，定位筒16与套管8对应；固定板1上设有开槽2，开槽2的底部设有卡块3，卡块3上设有凸块4；旋帽12的外表面上设有防滑纹17。

本实用新型压花辊调试用套装装置，通过顶块5与底块13可以使固定板1牢固安装；通过锁柱10可以使套管8牢固地安装在顶块5上；通过旋帽12可以方便对锁柱10进行转动控制；可以将压花辊的上端套装在套管8的内部，可以将压花辊的下端套装在定位筒16的外周面上，从而方便对压花辊进行牢固卡接，方便使用者观测压花辊，方便压花辊的调试使用。

其中，固定板1上设有开槽2，开槽2的底部设有卡块3，卡块3上设有凸块4；所以方便固定板1的卡接。

其中，旋帽12的外表面上设有防滑纹17；所以通过防滑纹17可以方便使用者快速旋动旋帽12。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
