一种用于平面波导光分路器的对光夹具的制作方法

本实用新型涉及通信技术领域，特别是涉及一种用于平面波导光分路器的对光夹具。

背景技术：

平面波导型光分路器(PLCSplitter)是一种基于石英基板的集成波导光功率分配器件，具有体积小，工作波长范围宽，可靠性高，分光均匀性好等特点，特别适用于无源光网络(EPON，BPON，GPON等)中连接局端和终端设备并实现光信号的分路。目前有1×N及2×N两种类型。1×N和2×N分路器将光信号均匀地从单个或双个进口均分地输入多个出口，或反向工作将多个光信号汇入单根或双根光纤。

分路器主要由光纤阵列端、芯片和单线端三个散件组装而成，将芯片通过UV胶固化在光纤阵列端和单纤之间。由于光纤主要采用玻璃丝组成，在组装时如果夹具夹紧力过大，会导致光纤碎裂，所以，在对分路器进行组装时，需要采用专用夹具，完成对接组装。

技术实现要素：

本实用新型主要解决的技术问题是提供一种用于平面波导光分路器的对光夹具，将组成波导分路器的散件进行夹紧，然后压胶对光，夹具结构简单，夹装方便、光纤不容易损坏，有效提高了分路器的对接质量和效率。

为解决上述技术问题，本实用新型采用的一个技术方案是：提供一种用于平面波导光分路器的对光夹具，包括基础底座和支撑板，所述支撑板设置在基础底座上，所述支撑板上平面设置有与上平面同向延伸的滑块，所述滑块中部设置有径向腰型槽，所述腰型槽内设置有位于支撑板上平面的中间导向杆，所述滑块两侧均设置有垂直于滑块且指向外侧的底板，所述底板上端贴近滑块的一侧设置有定位块，所述定位块上部设置有压板。

在本实用新型一个较佳实例中，所述定位块上平面中间设置有一横向布置的凹形槽。

在本实用新型一个较佳实例中，所述压板上设置有调节槽，所述调节槽内设置有连接在定位块上的侧导向杆。

在本实用新型一个较佳实例中，所述滑块、压板的前端均设置有向内弯曲的弧形面。

本实用新型的有益效果是：本实用新型指出的一种用于平面波导光分路器的对光夹具，将组成波导分路器的散件进行夹紧，然后压胶对光，夹具结构简单，夹装方便、光纤不容易损坏，有效提高了分路器的对接质量和效率。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图，其中：

图1是本实用新型一种用于平面波导光分路器的对光夹具一较佳实施例的结构示意图；

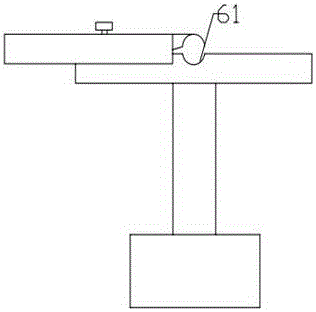

图2是图1的左视图。

具体实施方式

下面将对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型的一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1至图2，本实用新型实施例包括：

一种用于平面波导光分路器的对光夹具，包括基础底座1和支撑板2，所述支撑板2设置在基础底座1上，所述支撑板1上平面设置有与上平面同向延伸的滑块3，所述滑块3中部设置有径向腰型槽31，所述腰型槽31内设置有位于支撑板2上平面的中间导向杆4，滑块3沿导向杆4前后移动，中间导向杆带有螺纹，通过螺纹连接将滑块3松开或者是固定。

上述中，所述支撑板1上端面中间设置有中部凹槽，用于放置组成分路器元件之一的中间芯片。

所述滑块3两侧均设置有垂直于滑块3且指向外侧的底板5，所述底板5上端贴近滑块3的一侧设置有定位块6，所述定位块6上部设置有压板7。

所述定位块6上平面中间设置有一横向布置的凹形槽61，用来放置组成分路器元件之一的单纤和光纤阵列元件。

所述压板7上设置有调节槽71，所述调节槽71内设置有连接在定位块6上的侧导向杆8。

所述滑块3、压板7的前端均设置有向内弯曲的弧形面，通过弧形面与支撑板1上的凹槽结合，将芯片压紧，与定位块6上的凹形槽61结合，分别将单纤和光纤阵列压紧，然后点胶，对光固化。

综上所述，本实用新型指出的一种用于平面波导光分路器的对光夹具，将组成波导分路器的散件进行夹紧，然后压胶对光，夹具结构简单，夹装方便、光纤不容易损坏，有效提高了分路器的对接质量和效率。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
