一种带有太阳能薄膜电池的自发电智能路灯的制作方法

本实用新型涉及照明技术领域，特别涉及一种带有太阳能薄膜电池的自发电智能路灯。

背景技术：

随着人们生活水平的提高，城市生活的迅速发展，低碳节能环保成为城市生活的重点，然而，传统的路灯都是由灯杆、照明灯组成，使用的都是网电，由于路灯都是长期使用，用于整晚照明，用电量很大，不适合城市化发展，不节能环保，针对现有问题，现有技术中生产出了由太阳能板进行供电的路灯，但是，这种太阳能板为刚性板，整板安装在灯杆上，应用程序容易失败，在恶劣环境下，抗风能力弱，容易损害路灯，使用寿命短；并且，太阳能板是吸收太阳光进行供电，对于阴天，太阳能供电便出现不足，直接影响路灯的照明，影响城市生活；并且，路灯一般是傍晚开启、清晨关闭，开启和关闭是由市政工作人员根据室外的光线亮度统一管理，不仅控制方式不合理，操作麻烦，不节能。

技术实现要素：

本实用新型的目的是提供一种带有太阳能薄膜电池的自发电智能路灯，解决了现有技术的问题，根据环境光线自行控制开启和关闭，同时，发电效率高，节能环保，适合城市化发展。

本实用新型的目的是这样实现的：一种带有太阳能薄膜电池的自发电智能路灯，包括灯柱、用于支撑灯柱的底座、照明装置、发电装置、避雷装置、设置在灯柱下端的控制器；

所述底座内部设有蓄电池，所述底座下端设置成加强底座结构强度的井字形加强座；

所述照明装置包括分别设置在灯柱两侧、并与灯柱垂直的灯臂，并且两个灯臂上下设置，所述照明装置还包括设置在灯臂端部的灯体，所述照明装置还包括将灯体固定在灯臂上的固定组件，所述照明装置还包括设置在灯体上的光敏传感器；

所述灯体包括灯体端头、并列设置的两个发光组件，还包括用于安装两个发光组件的灯壳，还包括散热组件，还包括设置在灯体末端、用于监控路况的监控装置，还包括设置在监控装置周身、用于加强灯壳结构强度的加强筋；所述每个发光组件包括环状均匀分布的多个LED灯珠，还包括嵌在灯壳内壁、位于在LED灯珠周身的反光面罩，还包括位于LED灯珠下方、套装LED灯珠的凸透镜；

所述固定组件包括设置在灯臂端头的两个固定板，还包括设置在灯体顶部、位于两个固定板之间的连接板，还包括穿装两个固定板及连接板、并将连接板锁定在两个固定板之间的紧固件；

所述发电装置包括设置在灯柱顶端的水平风力发电机，还包括柔性太阳能薄膜电池；

所述水平风力发电机包括转轴，还包括安装在转轴端头的小风轮，还包括设置在小风轮后端、并与小风轮同轴安装的大风轮，还包括用于保护小风轮、大风轮的镂空保护罩，还包括设置在转轴端尾的尾舵，还包括设置在转轴中部的电机装置，还包括设置在电机装置底部、并且通过轴承可转动地安装在灯柱上的旋转座；所述电机装置包括设置在转轴上、分别与小风轮及尾舵连接的内转子，还包括设置在内转子周身、与大风轮连接的外转子，还包括套装在内转子、外转子周身的电机外壳；

所述太阳能薄膜电池包括由柔性材料制成的底板，还包括设置在底板上的光电元件层；所述太阳能薄膜电池分别粘连在灯柱的外弧面、灯臂的外弧面、灯壳的顶部罩面上；

所述避雷装置包括设置在风力发电机上方的避雷针，还包括水平设置、可转动地安装在避雷针上、用于监控风向的风向标，还包括水平地固定在灯柱上的指示杆；所述风向标上设有指示风向的指针头，所述指示杆上标有指示方向的方向标牌；

所述水平风力发电机、太阳能薄膜电池、光敏传感器分别与控制器的输入端电气连接，所述控制器与蓄电池电气连接，所述控制器的输出端与LED灯珠电气连接。

与现有技术相比，本实用新型的有益效果在于：由于太阳能薄膜电池的设置，直接粘连在灯柱外弧面、灯臂外弧面、灯壳顶部罩面上，安装方便，不受恶劣环境的影响，抗风能力强，使用寿命长；由于水平风力发电机的设置，与太阳能薄膜电池进行互补发电，阴天也不影响供电，并且发电效率高；由于水平风力发电机设有大风轮、小风轮，增加发电效率；由于镂空结构的保护罩的设置，直接保护大风轮、小风轮，并且方便安装时不会直接触碰到大风轮、小风轮；由于避雷装置的设置，安全性高，延长使用寿命，并且可指示风向、检测风向，便民，适合城市化发展；由于固定组件的设置，可对灯体及时更换，并且安装时随意调整照射角度再进行固定；由于LED灯珠的设置、节能环保；由于反光面罩、凸透镜的设置，加强了照射强度；由于散热组件的设置，便于及时散出LED灯珠产生的热量，延长灯体的使用寿命；由于监控装置的设置，实时监控路况，多功能。

作为本实用新型的优选方案，所述底座两侧分别设有地灯，所述每个地灯包括嵌装在底座上、并且均匀分布的多个LED发光体，还包括可拆卸地安装在底座上、用于保护LED发光体的透明外罩；所述LED发光体与控制器的输出端电气连接。

作为本实用新型的进一步优选方案，所述大风轮的半径大于小风轮的半径。

作为本实用新型的进一步优选方案，所述监控装置为红外高清摄像机。

作为本实用新型的进一步优选方案，所述散热组件包括设置在灯壳中部的多个散热鳍片，还包括设置在灯壳两侧、位于LED灯珠位置的散热孔，还包括设置在灯壳底部、位于LED灯珠一端边沿的辅助散热条。

作为本实用新型的进一步优选方案，所述散热孔并列设置、并均匀分布多个。

作为本实用新型的进一步优选方案，所述辅助散热条并列设置、并均匀分布多个。

作为本实用新型的进一步优选方案，所述灯柱上端、靠近风力发电机的下方设有通风口，所述通风口围绕灯柱的周身设有多个。

作为本实用新型的进一步优选方案，所述灯柱的一侧安装有显示屏，所述显示屏的内部设置音响；所述显示屏与控制器的输出端电气连接。

作为本实用新型的进一步优选方案，所述灯柱的下端、与控制器相对应的设有便于充电的USB充电接口。

附图说明

图1为本实用新型的总装图。

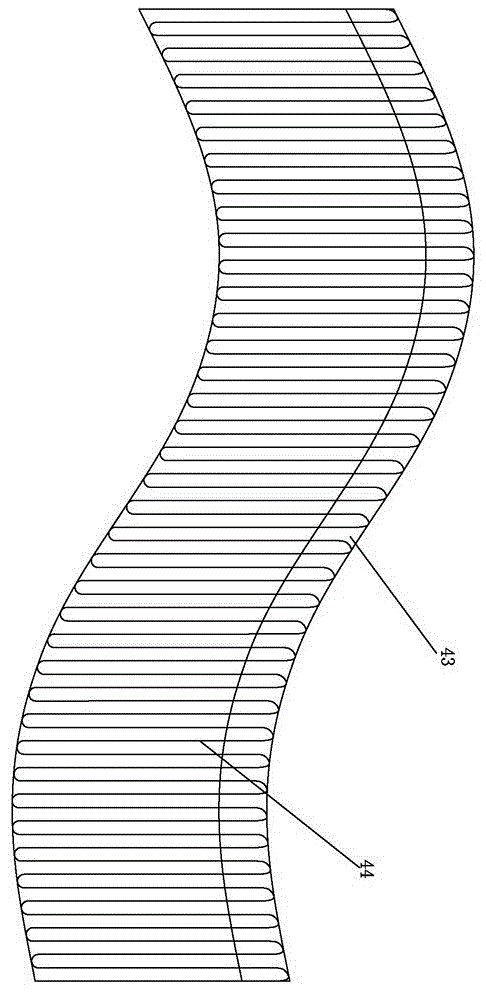

图2为太阳能薄膜电池结构图。

图3为灯体结构示意图。

图4为图1中A部放大图。

图5为图1中B部放大图。

图6为图1中C部放大图。

图7本实用新型的工作原理图。

其中，1小风轮，2大风轮，3保护罩，4电机外壳，5外转子，6转轴，7尾舵，8内转子，9轴承，10旋转座，11避雷针，12风向标，13指针头，14指示杆，15方向标牌，16太阳能薄膜电池，17灯柱，18灯臂，19固定板，20紧固件，21连接板，22散热孔，23灯壳，24红外高清摄像机，25光敏传感器，26加强筋，27散热鳍片，28反光面罩，29LED灯珠，30辅助散热条，31凸透镜，32显示屏，33音响，34USB充电接口，35控制器，36蓄电池，37底座，38加强座，39通风口，40LED发光体，41透明外罩，42发光组件，43底板，44光电元件层。

具体实施方式

如图1-7所示，一种带有太阳能薄膜电池的自发电智能路灯，包括灯柱17、用于支撑灯柱17的底座37、照明装置、发电装置、避雷装置、设置在灯柱17下端的控制器35；

底座37内部设有蓄电池36，底座37下端设置成加强底座37结构强度的井字形加强座38；

照明装置包括分别设置在灯柱17两侧、并与灯柱17垂直的灯臂18，并且两个灯臂18上下设置，照明装置还包括设置在灯臂18端部的灯体，照明装置还包括将灯体固定在灯臂18上的固定组件，照明装置还包括设置在灯体上的光敏传感器25；

灯体包括灯体端头、并列设置的两个发光组件42，还包括用于安装两个发光组件42的灯壳23，还包括散热组件，还包括设置在灯体末端、用于监控路况的监控装置，还包括设置在监控装置周身、用于加强灯壳23结构强度的加强筋26；每个发光组件42包括环状均匀分布的多个LED灯珠29，还包括嵌在灯壳23内壁、位于在LED灯珠29周身的反光面罩28，还包括位于LED灯珠29下方、套装LED灯珠29的凸透镜31；

固定组件包括设置在灯臂18端头的两个固定板19，还包括设置在灯体顶部、位于两个固定板19之间的连接板21，还包括穿装两个固定板19及连接板21、并将连接板21锁定在两个固定板19之间的紧固件20；

发电装置包括设置在灯柱17顶端的水平风力发电机，还包括柔性太阳能薄膜电池16；

水平风力发电机包括转轴6，还包括安装在转轴6端头的小风轮1，还包括设置在小风轮1后端、并与小风轮1同轴安装的大风轮2，还包括用于保护小风轮1、大风轮2的镂空保护罩3，还包括设置在转轴6端尾的尾舵7，还包括设置在转轴6中部的电机装置，还包括设置在电机装置底部、并且通过轴承9可转动地安装在灯柱17上的旋转座10；电机装置包括设置在转轴6上、分别与小风轮1及尾舵7连接的内转子8，还包括设置在内转子8周身、与大风轮2连接的外转子5，还包括套装在内转子8、外转子5周身的电机外壳4；

太阳能薄膜电池16包括由柔性材料制成的底板43，还包括设置在底板43上的光电元件层44；太阳能薄膜电池16分别粘连在灯柱17的外弧面、灯臂18的外弧面、灯壳23的顶部罩面上；

避雷装置包括设置在风力发电机上方的避雷针11，还包括水平设置、可转动地安装在避雷针11上、用于监控风向的风向标12，还包括水平地固定在灯柱17上的指示杆14；风向标12上设有指示风向的指针头13，指示杆14上标有指示方向的方向标牌15；

水平风力发电机、太阳能薄膜电池16、光敏传感器25分别与控制器35的输入端电气连接，控制器35与蓄电池36电气连接，控制器35的输出端与LED灯珠29电气连接。

上述底座37两侧分别设有地灯，每个地灯包括嵌装在底座37上、并且均匀分布的多个LED发光体40，还包括可拆卸地安装在底座37上、用于保护LED发光体40的透明外罩41；LED发光体40与控制器35的输出端电气连接。

上述大风轮2的半径大于小风轮1的半径。

上述监控装置为红外高清摄像机24。

上述散热组件包括设置在灯壳23中部的多个散热鳍片27，还包括设置在灯壳23两侧、位于LED灯珠29位置的散热孔22，还包括设置在灯壳23底部、位于LED灯珠29一端边沿的辅助散热条30。

上述散热孔22并列设置、并均匀分布多个。

上述辅助散热条30并列设置、并均匀分布多个。

上述灯柱17上端、靠近风力发电机的下方设有通风口39，通风口39围绕灯柱17的周身设有多个。

上述灯柱17的一侧安装有显示屏32，显示屏32的内部设置音响33；显示屏32与控制器35的输出端电气连接。

上述灯柱17的下端、与控制器35相对应的设有便于充电的USB充电接口34。

本实用新型工作原理阐述如下，粘连在灯柱17上、灯臂18上、灯壳23顶部面罩上的太阳能薄膜电池16吸收太阳光，同时将光能转化为电能通过控制器35储存在蓄电池36内；水平风力发电机通过大风轮2、小风轮1的转动，切割磁感应线，将风能转化为电能通过控制器35储存在蓄电池36内，蓄电池36通过电线为灯柱17两侧的灯体、以及底座37两侧的地灯提供电源；白天，在光敏传感器25的作用下，根据白天的光线，控制器35控制电路关闭，此时，灯体、地灯关闭；晚上，在光敏传感器25的作用下，根据夜晚的光线，控制器35控制电路开启，蓄电池36为灯体、地灯提供电源，此时，灯体、地灯闪亮，用于照明；在具体使用中，红外高清摄像机24监测路况，显示屏32显示信息，指示杆14指示方向，风向标12显示风向，USB充电接口34方便充电。

本实用新型并不局限于上述实施例，在本实用新型公开的技术方案的基础上，本领域的技术人员根据所公开的技术内容，不需要创造性的劳动就可以对其中的一些技术特征作出一些替换和变形，这些替换和变形均在本实用新型的保护范围内。
