角钢爬梯成型工装的制作方法

本实用新型涉及起重辅助设备技术领域，具体涉及一种爬梯焊接工装。

背景技术：

近年来，随着我国经济建设的高速增长，基本建设规模不断扩大，特别是高层建筑施工的不断增多，塔式起重机的应用愈来愈广泛。塔式起重机每个标准节上设有爬梯，以便操作和维修人员上下塔机使用。在起重机的应用领域，起重机爬梯作为辅助工具的制作方法和工艺一般的采用人工焊接制作，这是因为爬梯一般要求精度不高，焊接可靠即可满足要求。

但是随着社会经济技术的发展及行业形势的需求，出现了劳动力成本的上升，人工焊接的耗材大，焊接的爬梯批量一致性差，人工产能低，效率低下，劳动强度大等问题，因此需要一种操作方便、成本低、效率高、的定位装置，特别需要一种起重机爬梯焊接定位装置。

技术实现要素：

本实用新型要解决的技术问题是提供角钢爬梯成型工装，解决了现有一致性差、效率低下的问题。

角钢爬梯成型工装，包括支撑架，支撑架的上方设有操作台，所述操作台包括左右竖杆放置架，所述放置架上设有限位块，所述限位块包括外侧限位块和内侧限位块，所述外侧限位块和内侧限位块形成的空间与工件竖杆尺寸相配套，所述外侧限位块为一与放置架垂直的短竖边，所述内侧限位块为一与放置架水平的短斜边，斜边较矮的边为横杆限位处，内侧限位块左右相对应，与工件尺寸相配套，至少为6对。

本实用新型更进一步改进方案是，所述外侧限位块至少有5个。

所本实用新型更进一步改进方案是，述左右竖杆放置架之间设有连接板。

本实用新型与现有技术相比，具有如下优点：

1、角铁的竖边对应内侧限位块，及与放置架水平的短斜边；角铁的另一边对应外侧限位块；爬梯横杆放置在横杆限位处，卡合更加紧凑，爬梯整体的一致性更强；

2、左右竖杆放置架之间的连接板，使工装结构更加稳固。

下面结合附图和实施例对本实用新型做进一步的说明。

附图说明

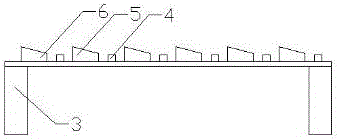

图1为本实用新型角钢爬梯成型工装正面的示意图。

图2为本实用新型角钢爬梯成型工装侧面的示意图。

其中：1-操作台、2-放置架、3-支撑架、4-外侧限位块、5-内侧限位块、6-横杆限位处。

具体实施方式

图1和图2所示本实用新型角钢爬梯成型工装，包括支撑架3，支撑架3的上方设有操作台1，所述操作台1包括左右竖杆放置架2，所述左右竖杆放置架2之间设有连接板；所述放置架2上设有限位块，所述限位块包括外侧限位块4和内侧限位块5，所述外侧限位块4和内侧限位块5形成的空间与工件竖杆尺寸相配套，所述外侧限位块4为一与放置架2垂直的短竖边，所述内侧限位块5为一与放置架2水平的短斜边，斜边较矮的边为横杆限位处6，内侧限位块5左右相对应，与工件尺寸相配套，至少为6对；所述外侧限位块4至少有5个。

使用时，将爬梯的角钢竖边和短边放置在操作台1上，其中角钢竖边放置在放置架2上，由外侧限位块4和内测限位5固定，短边固定于内侧限位块5的横杆限位处6，然后进行焊接成型。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
