一种弹簧加工生产设备的制作方法

本实用新型是一种弹簧加工生产设备，属于弹簧生产设备领域。

背景技术：

弹簧机已经成为一种通俗的称谓，因为弹簧不仅是原始的那种螺旋的了，出现了各式各样的形状---行业内称之为线成型机。

现有技术公开了申请号为：201520661535.3的一种弹簧机，包括机架、设置在机架上的若干个凸轮机构、动力源、传动杆和曲线端头，所述凸轮机构包括凸轮、传动轴和带有偏心孔的偏心套，所述偏心套绕其中心均匀地设有若干个弧形的腰形通孔，偏心套通过螺栓与机架固定，螺栓分别穿过腰形通孔，传动轴转动地穿设在偏心套内。当发现传动轴上的齿轮与大齿轮之间存在间隙的时候，可以旋下螺栓转动偏心套使传动轴在自己的径向方向上能有一个小幅度的移动，从而可以缩小传动轴上的齿轮与大齿轮之间的齿轮间隙，提高弹簧机的精度。但是现有弹簧加工生产设备无法精确控制节距，卷簧直径，弹簧长度，工作效率不高。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种弹簧加工生产设备，其结构包括工作灯、液压设备、校直机构、感应装置、节距调节器、卷簧装置、底座、控制面板、机体，所述工作灯由灯罩、延伸臂、连接臂、灯座，所述灯罩通过铰链与延伸臂连接，所述延伸臂通过铰链与连接臂连接，所述连接臂与灯座活动连接，所述液压设备设有液压电机、液压泵，所述液压电机与液压泵固定连接，所述校直机构调节液压臂、液压杆、校直辊、进料轨道，所述调节液压臂与液压杆固定连接，所述液压杆与校直辊连接，所述进料轨道设于校直辊中间，所述感应装置设有距离传感器， 所述距离传感器设于感应装置中间，所述节距调节器设有调节头、固定座，所述调节头与固定座连接，所述卷簧装置设有卷簧头、伸缩杆、液压缸、移动液压管、伸缩液压管，所述卷簧头与伸缩杆连接，所述伸缩杆与液压缸连接，所述伸缩液压管与液压缸连接，所述底座设有线束连接头，所述线束连接头设于底座侧面，所述控制面板设有屏幕、按键、指示灯、急停、手轮、面板连接杆，所述屏幕设于按键上方，所述指示灯设于按键右侧，所述急停设于指示灯下方，所述手轮设于急停下方，所述面板连接杆设于控制面板下方，所述机体设有压力表、卷簧装置轨道，所述压力表设于液压泵上方，所述卷簧装置轨道设于卷簧装置后方。

进一步的，所述按键由功能键区、数字键区、选择键区组成。

进一步的，所述功能键区设于数字键区上方，所述数字键区设于选择键区上方。

本实用新型的一种弹簧加工生产设备，通过使用传感器和数字化控制系统，实现了该弹簧加工生产设备可以精确控制节距，卷簧直径，弹簧长度，工作效率得到提高。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种弹簧加工生产设备的整体结构示意图；

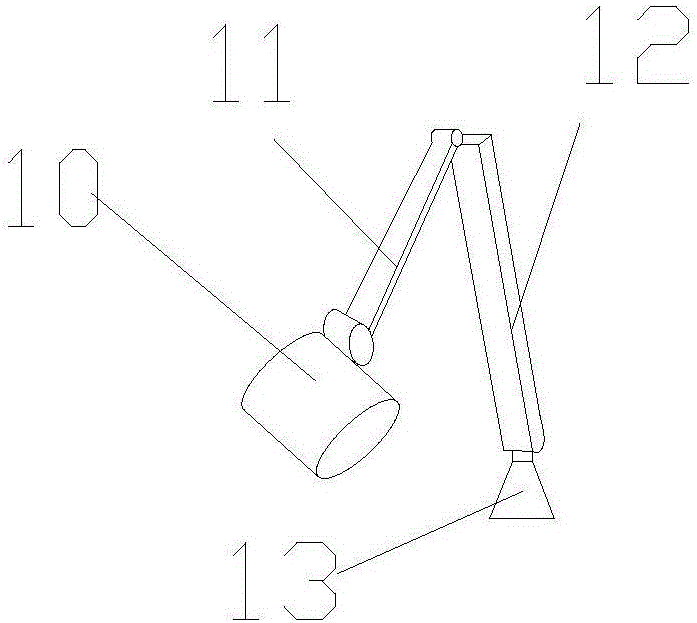

图2为本实用新型工作灯的结构示意图；

图3为本实用新型液压设备的结构示意图；

图4为本实用新型校直机构的结构示意图；

图5为本实用新型感应装置的结构示意图；

图6为本实用新型节距调节器的结构示意图；

图7为本实用新型卷簧装置的结构示意图；

图8为本实用新型底座的结构示意图；

图9为本实用新型控制面板的结构示意图；

图10为本实用新型压力表的结构示意图。

图中：工作灯-1、液压设备-2、校直机构-3、感应装置-4、节距调节器-5、卷簧装置-6、底座-7、控制面板-8、机体-9、灯罩-10、延伸臂-11、连接臂-12、灯座-13液压电机-20、液压泵-21、液压臂-30、液压杆-31、校直辊-32、进料轨道-33、距离传感器-40、调节头-50、固定座-51、卷簧头-60、伸缩杆-61、液压缸-62、移动液压管-63、伸缩液压管-64、线束连接头-70、屏幕-80、按键-81、指示灯-82、急停-83、手轮-84、面板连接杆-85、压力表-90、卷簧装置轨道-91、功能键区-810、数字键区-811、选择键区-812。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-10，本实用新型提供一种弹簧加工生产设备，其结构包括工作灯1、液压设备2、校直机构3、感应装置4、节距调节器5、卷簧装置6、底座7、控制面板8、机体9，所述工作灯1由灯罩10、延伸臂11、连接臂12、灯座13，所述灯罩10通过铰链与延伸臂11连接，所述延伸臂11通过铰链与连接臂12连接，所述连接臂12与灯座13活动连接，所述液压设备2设有液压电机20、液压泵21，所述液压电机20与液压泵21固定连接，所述校直机构3调节液压臂30、液压杆31、校直辊32、进料轨道33，所述调节液压臂30与液压杆31固定连接，所述液压杆31与校直辊32连接，所述进料轨道33设于校直辊32中间，所述感应装置4设有距离传感器40，所述距离传感器40设于感应装置4中间，所述节距调节器5设有调节头50、固定座51，所述调节头50与固定座51连接，所述卷簧装置6设有卷簧头60、伸缩杆61、液压缸62、移动液压管63、伸缩液压管64，所 述卷簧头60与伸缩杆61连接，所述伸缩杆61与液压缸62连接，所述伸缩液压管64与液压缸62连接，所述底座7设有线束连接头70，所述线束连接头70设于底座7侧面，所述控制面板8设有屏幕80、按键81、指示灯82、急停83、手轮84、面板连接杆85，所述屏幕80设于按键81上方，所述指示灯82设于按键81右侧，所述急停83设于指示灯82下方，所述手轮84设于急停83下方，所述面板连接杆85设于控制面板8下方，所述机体9设有压力表90、卷簧装置轨道91，所述压力表90设于液压泵21上方，所述卷簧装置轨道91设于卷簧装置6后方，所述按键81由功能键区810、数字键区811、选择键区812组成，所述功能键区810设于数字键区811上方，所述数字键区811设于选择键区812上方。

在进行使用时，料线通过校直机构进入，校直机构通过液压设备调整松紧程度，由传感器控制节距大小，卷簧机构控制直径大小。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
