一种新型无纺布激光切割机的制作方法

本实用新型涉及切割设备技术领域，具体涉及一种新型无纺布激光切割机。

背景技术：

日常生活中，爱美是女性的天性，漂亮的衣服和鲜艳的妆彩是女性爱美必不可少的表现形式，更为重要的是皮肤的护理与保养，而大多数女性通常会选择做面膜来对皮肤进行护理与保养。膜是美容保养品的一种载体，可以将面膜贴在脸部，利用覆盖在脸部的时间，隔离空气，提高肌肤温度，当保养品与营养被皮肤吸收之后再卸下面膜即可，由于人们对面膜的需求，各种面膜无纺布切割机被发明出来，传统的面膜无纺布切割机，不够安全环保、操作复杂、工作效率也不高。

技术实现要素：

针对现有技术的不足，本实用新型的目的在于提供一种安全环保、操作简单、工作效率高的新型无纺布激光切割机。

为了实现上述目的，本实用新型采用如下技术方案：一种新型无纺布激光切割机，包括显示屏、控制箱、原料储存箱、防爆灯、网带输送线、激光发射器、X轴轨道、Y轴轨道、落料槽、水冷装置、水管、切割工作台、机脚、吸风口、风机、水箱、喷淋头、水泵；所述原料储存箱上面设有控制箱，控制箱上设有显示屏；所述切割工作台安装在原料储存箱旁边，切割工作台上设有网带输送线、激光发射器、X轴轨道和Y轴轨道，X轴轨道和Y轴轨道安装在切割工作台侧边上，X轴轨道上设有水冷装置，水冷装置连接有水管；所述切割工作台内部设有水箱与水管连接，所述切割工作台内部设有吸风口、风机、水箱、喷淋头、水泵。

进一步，所述切割工作台边上设有防爆灯；

进一步，所述网带输送线采用304不锈钢网带；

进一步，所述切割工作台和原料储存箱底部设置有机脚；

进一步，所述水箱一端与水泵连接，水泵与喷淋头连接；水箱另一端与风机连接，风机上面设有吸风口。

本实用新型的有益效果是：

本实用新型设有控制箱控制X、Y轴的运动，同时也控制激光器的输出功率，提高了实用新型的工作效率；设有水冷装置，用于冷却激光发生器，冷却水把多余的热量带走以保持激光发生器的正常工作；设有废气处理装置，抽出加工时产生的烟尘和粉尘，并进行过滤处理，使废气排放符合环境保护标准，使实用新型安全环保；网带输送线采用304不锈钢网带，耐高温，且网孔便于吸风；切割工作台边上设有防爆灯，方便夜间操作。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍：

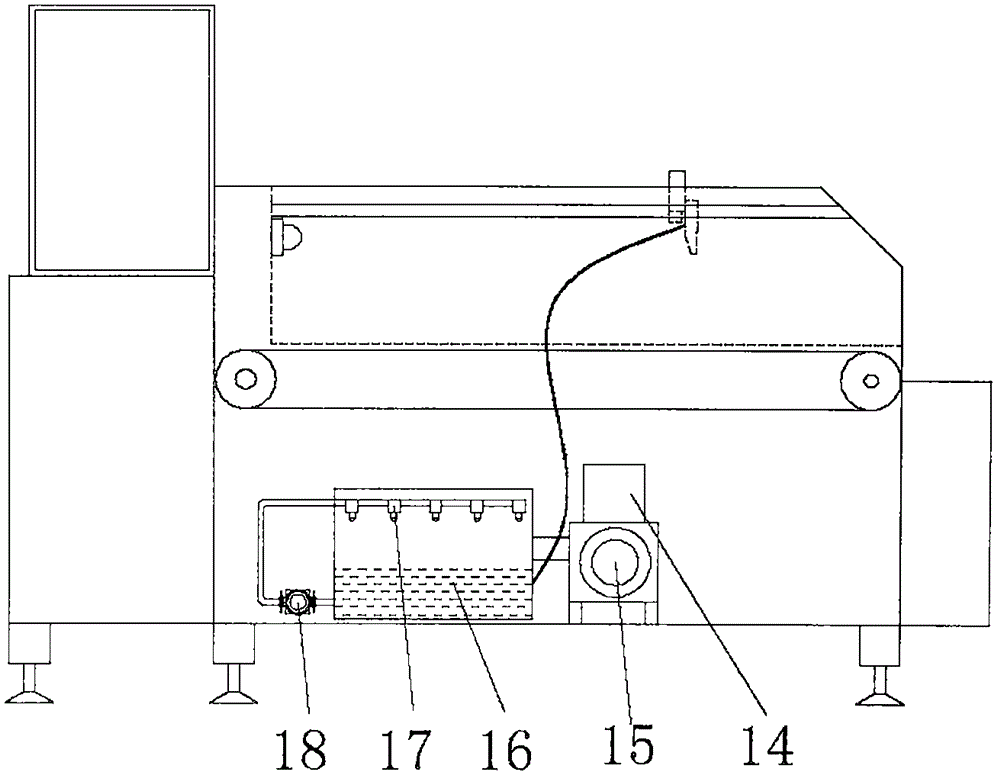

图1为本实用新型的结构示意图；

图2为本实用新型的结构示意图。

附图中标号为：1-显示屏；2-控制箱；3-原料储存箱；4-防爆灯；5-输送线；6-激光发射器；7-X轴轨道；8-Y轴轨道；9-落料槽；10-水冷装置；11-水管；12-切割工作台；13-机脚；14-吸风口；15-风机；16-水箱；17-喷淋头；18-水泵。

具体实施方式

参阅附图所示的一种新型无纺布激光切割机，包括显示屏1、控制箱2、原料储存箱3、防爆灯4、网带输送线5、激光发射器6、X轴轨道7、Y轴轨道8、落料槽9、水冷装置10、水管11、切割工作台12、机脚13、吸风口14、风机15、水箱16、喷淋头17、水泵18；所述原料储存箱3上面设有控制箱2，控制箱2上设有显示屏1；所述切割工作台12安装在原料储存箱3旁边，切割工作台12上设有网带输送线5、激光发射器6、X轴轨道6和Y轴轨道8，X轴轨道7和Y轴轨道8安装在切割工作台12侧边上，X轴轨道7上设有水冷装置10，水冷装置10连接有水管11；所述切割工作台12内部设有水箱16与水管11连接，所述切割工作台12内部设有包括吸风口14、风机15、水箱16、喷淋头17、水泵18。

在上述实施例上优选，所述切割工作台12边上设有防爆灯4；

在上述实施例上优选，所述网带输送线5采用304不锈钢网带；

在上述实施例上优选，所述切割工作台12和原料储存箱3底部设置有机脚13；

在上述实施例上优选，所述水箱16一端与水泵18连接，水泵18与喷淋头17连接；水箱16另一端与风机15连接，风机15上面设有吸风口14。

采用上述方案，得到本实用新型的有益效果是：本实用新型设有控制箱控制X、Y轴的运动，同时也控制激光器的输出功率，提高了实用新型的工作效率；设有水冷装置，用于冷却激光发生器，冷却水把多余的热量带走以保持激光发生器的正常工作；设有废气处理装置，抽出加工时产生的烟尘和粉尘，并进行过滤处理，使废气排放符合环境保护标准，使实用新型安全环保；网带输送线采用304不锈钢网带，耐高温，且网孔便于吸风；切割工作台边上设有防爆灯，方便夜间操作。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
