一种点束接屏口加工装置的制作方法

本实用新型涉及一种点钞机配件用加工装置，尤其涉及一种点束接屏口加工装置。

背景技术：

点钞机(Currency-counting machine)是一种自动清点钞票数目的机电一体化装置，一般带有伪钞识别功能，集计数和辨伪钞票的机器。由于国内现金流通规模庞大，各企事业单位及金融机构现金处理工作繁重，点钞机已成为不可缺少的设备。

其中，送钞舌的厚度较薄，如果直接注塑加工，送钞舌的端部加工不合格，因此，需要进行再一步进行洗削加工。而洗削加工时，由于送钞舌的厚度较薄，如何对其进行固定，是本领域技术人员需要努力的方向。

技术实现要素：

本实用新型目的是提供一种点束接屏口加工装置，通过使用该结构，提高了送钞舌的加工效率、加工精度及加工质量。

为达到上述目的，本实用新型采用的技术方案是：一种点束接屏口加工装置，包括本体，所述本体呈长方体结构，所述本体的顶面与侧面之间还设有一加工面，所述加工面与所述顶面之间呈45°夹角；所述加工面的中部设有一T型工位安装槽，所述T型工位安装槽的两侧分别设有一螺栓孔，每个所述螺栓孔内分别安装有一固定螺栓；所述T型工位安装槽的正上方还设有一压板，所述压板经所述固定螺栓安装于所述T型工位安装槽的正上方。

上述技术方案中，所述T型工位安装槽包括横槽及竖槽，所述横槽与竖槽相连通，所述竖槽安装于所述横槽的中部，且所述竖槽垂直于所述横槽设置。

上述技术方案中，所述横槽的一端与所述竖槽相连，另一端与所述本体的顶面相接触。

上述技术方案中，所述竖槽的一端与所述横槽相连，另一端与所述本体的侧面相接触。

上述技术方案中，所述压板的两侧分别设有一缺口，所述缺口正对两侧所述螺栓孔设置，且所述缺口宽度与所述螺栓孔的直径相等。

上述技术方案中，所述压板顶面前端还设有倾斜导向面，所述倾斜导向面设置于所述横槽的正上方。

上述技术方案中，所述倾斜导向面上还设有一弧形开口。

上述技术方案中，所述倾斜导向面处还设有复数个通孔。

由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：

1.本实用新型中在本体上面设置一加工面，在加工面上设置T型工位安装槽，便于产品的放置，在T型工位安装槽的两侧设置固定螺栓，并在T型工位安装槽上设置压板，压板利用固定螺栓限位，便于将产品卡于T型工位安装槽内，保证产品的安装质量，本体底部可直接被吸附安装于加工设备上，利用加工面与本体顶面呈45°夹角，便于产品的加工，保证产品的加工效率及加工质量；

2.本实用新型结构简单，易于实现。

附图说明

图1是本实用新型实施例一中本体的结构示意图；

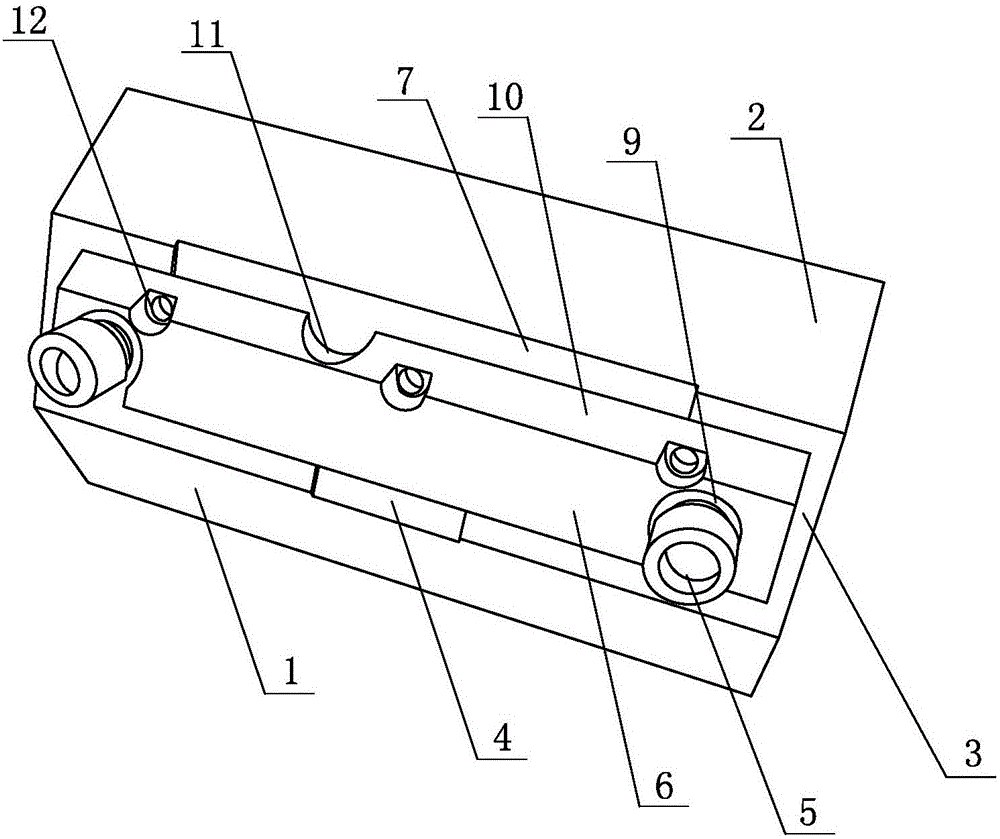

图2是本实用新型实施例一中压板的安装结构示意图。

其中：1、本体；2、顶面；3、加工面；4、T型工位安装槽；5、固定螺栓；6、压板；7、横槽；8、竖槽；9、缺口；10、倾斜导向面；11、弧形开口；12、通孔。

具体实施方式

下面结合附图及实施例对本实用新型作进一步描述：

实施例一：参见图1、2所示，一种点束接屏口加工装置，包括本体1，所述本体呈长方体结构，所述本体1的顶面2与侧面之间还设有一加工面3，所述加工面3与所述顶面2之间呈45°夹角；所述加工面3的中部设有一T型工位安装槽4，所述T型工位安装槽4的两侧分别设有一螺栓孔，每个所述螺栓孔内分别安装有一固定螺栓5；所述T型工位安装槽4的正上方还设有一压板6，所述压板6经所述固定螺栓5安装于所述T型工位安装槽4的正上方。

在本实施例中，本体底部为平面，与顶面平行，本体采用钢或铁制成，本体可以直接被加工设备的加工平台吸附住，加工设备利用吸力直接吸附住本体。其中，将送钞舌直接放置于T型工位安装槽内，然后利用固定螺栓将压板直接压于送钞舌上，对送钞舌进行固定，保证产品的加工质量及加工效率。

参见图1所示，所述T型工位安装槽4包括横槽7及竖槽8，所述横槽7与竖槽8相连通，所述竖槽8安装于所述横槽7的中部，且所述竖槽8垂直于所述横槽7设置。所述横槽7的一端与所述竖槽8相连，另一端与所述本体1的顶面2相接触。所述竖槽8的一端与所述横槽7相连，另一端与所述本体的侧面相接触。

参见图1、2所示，所述压板6的两侧分别设有一缺口9，所述缺口9正对两侧所述螺栓孔设置，且所述缺口9宽度与所述螺栓孔的直径相等。在压板6安装之前，固定螺栓是安装在螺栓孔内的，只需要将压板右上之下，利用缺口插于固定螺栓上即可完成压板的安装，然后再拧紧固定螺栓即可将压板固定住，保证产品的安装质量。

在本实施例中，所述压板6的宽度为加工面3宽度的1/2，压板安装于加工面3的正中心，其中，所述压板6顶面前端还设有倾斜导向面10，所述倾斜导向面10设置于所述横槽7的正上方。倾斜导向面10占用横槽的一半，正好保证送钞舌端部的加工，保证其加工质量，也便于其加工。

其中，所述倾斜导向面10上还设有一弧形开口11。通过弧形开口11的设置，便于压板6的安装及拆卸。所述倾斜导向面10处还设有复数个通孔12，通过通孔12的设置，便于加工时润滑液在送钞舌上的进入及流出。
