一种电动工具齿轮箱冲压零件缓冲下料组件的制作方法

本实用新型属于领域，特别涉及一种电动工具齿轮箱冲压零件缓冲下料组件。

背景技术：

电动工具齿轮箱冲压零件在冲压完成后需要由机械臂取出，并放置到输送带上，通过输送带送至承接台上，但现有的输送带和承接台之间没有连接装置，零件在掉落到承接台时容易刮花受损。

技术实现要素：

本实用新型的目的是提供一种能有效保证零件表面不被刮擦的电动工具齿轮箱冲压零件缓冲下料组件。

为达到上述目的，本实用新型采用的技术方案是：一种电动工具齿轮箱冲压零件缓冲下料组件，其用于承接冲压机冲压完成后的零件，其包括承接台、安装于所述承接台和冲压机之间的承接滑槽、设于所述承接滑槽内的上缓冲板和下缓冲板，所述冲压机设于所述承接台的后方，定义所述冲压机和所述承接台所处的方向为前后方向，所述承接滑槽的槽底面上与所述前后方向相垂直的方向为左右方向，所述上缓冲板分为两组，分别为左侧板和右侧板，所述左侧板设于所述承接滑槽的左侧，其由其自身的左上方向自身的右下方延伸，所述右侧板设于所述承接滑槽的右侧，其由自身的右上方向自身的左下方延伸，所述左侧板和所述右侧板沿后前方向间隔排布于所述承接滑槽内。

另一种优选方式，所有所述左侧板相平行设置，所有所述右侧板相平行设置，所有所述左侧板的右端的连线为左连线，所有所述右侧板的左端的连线为右连线，所述左连线和所述右连线重叠或所述右连线位于所述左连线的左侧。

另一种优选方式，下缓冲板成弧形，由所述承接滑槽的下端部的右侧向右呈弧形延伸。

另一种优选方式，所述承接台的上端面为平整面且与水平面相平行。

由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型利用连接于冲压机和承接台之间倾斜设置的承接滑槽使零件能平稳滑入至承接台上，同时辅以上缓冲板进一步降低零件滑落速度，并将零件导向承接台的中间，承接滑槽前端部的下缓冲板呈弧形设置，能有效使零件大致堆集成圆形并聚拢于承接台上端面上。

附图说明

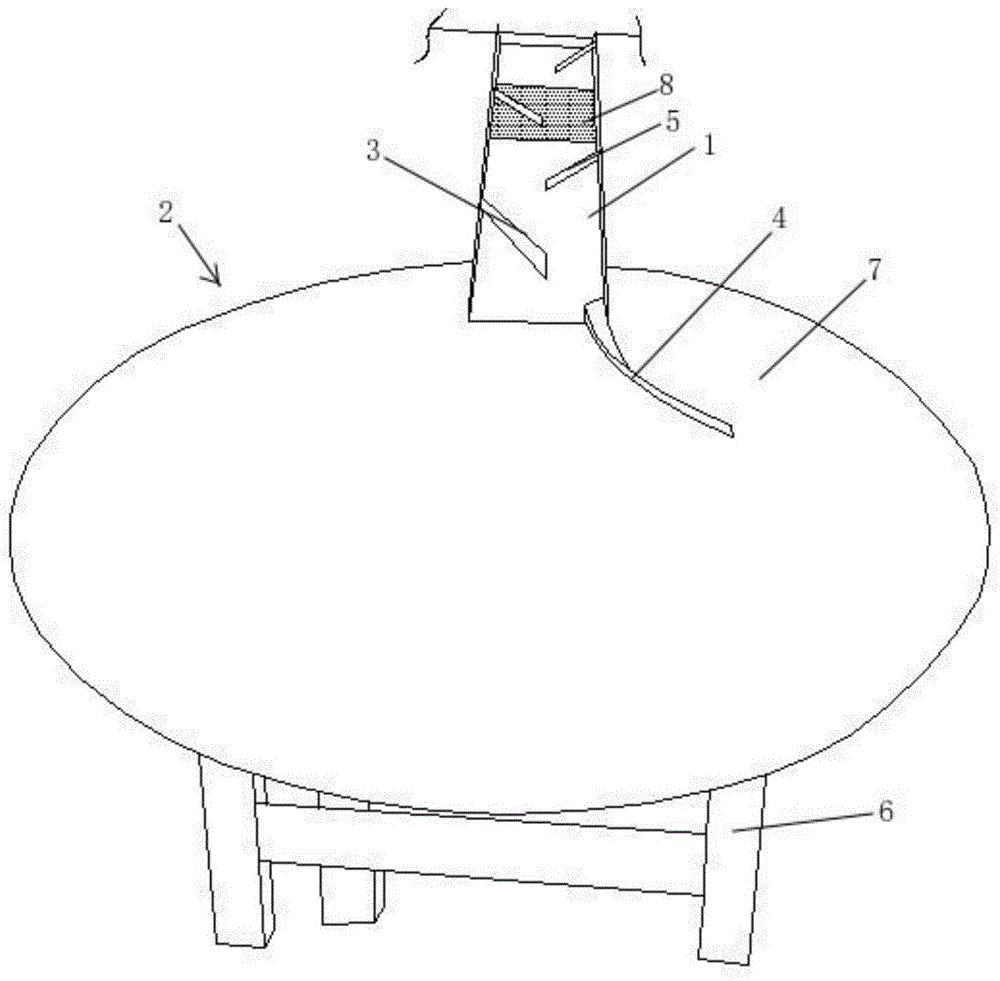

附图1为本实用新型的立体视图。

具体实施方式

下面结合附图所示的实施例对本实用新型作进一步描述。

如图1所示，电动工具齿轮箱冲压零件缓冲下料组件用于承接冲压机冲压完成后的零件，其包括承接台2、安装于所述承接台2和冲压机之间的承接滑槽1、设于所述承接滑槽1内的上缓冲板和下缓冲板4，所述冲压机设于所述承接台2的后方，定义所述冲压机和所述承接台所处的方向为前后方向，所述承接滑槽1的槽底面上与所述前后方向相垂直的方向为左右方向。

所述上缓冲板分为两组，分别为左侧板3和右侧板5，所述左侧板3设于所述承接滑槽1的左侧，其由其自身的左上方向自身的右下方延伸，所述右侧板5设于所述承接滑槽1的右侧，其由自身的右上方向自身的左下方延伸，所述左侧板3和所述右侧板5沿后前方向间隔排布于所述承接滑槽1内。所有所述左侧板3相平行设置，所有所述右侧板5相平行设置，所有所述左侧板3的右端的连线为左连线，所有所述右侧板5的左端的连线为右连线，所述左连线和所述右连线重叠或所述右连线位于所述左连线的左侧。倾斜设置的承接滑槽1使零件能平稳滑入至承接台2上，同时辅以上缓冲板进一步降低零件滑落速度，并将零件导向承接台2的中间。承接滑槽1的后半段设有缓冲垫8，所述缓冲垫的表面设有凸起的硅胶凸点。

下缓冲板4成弧形，由所述承接滑槽1的下端部的右侧向右呈弧形延伸。所述承接台2的上端面为平整面且与水平面相平行。承接台2包括底座6、承接板7、连接在底座6和承接板7之间用于驱动承接板7转动的电机(电机为现有技术，在此不做赘述)，以正视图1时的视角为准，转动时，承接板7按顺时针转动。

上述实施例只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围之内。

技术特征：

1.一种电动工具齿轮箱冲压零件缓冲下料组件，其用于承接冲压机冲压完成后的零件，其特征在于：其包括承接台、安装于所述承接台和冲压机之间的承接滑槽、设于所述承接滑槽内的上缓冲板和下缓冲板，所述冲压机设于所述承接台的后方，定义所述冲压机和所述承接台所处的方向为前后方向，所述承接滑槽的槽底面上与所述前后方向相垂直的方向为左右方向，所述上缓冲板分为两组，分别为左侧板和右侧板，所述左侧板设于所述承接滑槽的左侧，其由其自身的左上方向自身的右下方延伸，所述右侧板设于所述承接滑槽的右侧，其由自身的右上方向自身的左下方延伸，所述左侧板和所述右侧板沿后前方向间隔排布于所述承接滑槽内。

2.根据权利要求1所述电动工具齿轮箱冲压零件缓冲下料组件，其特征在于：所有所述左侧板相平行设置，所有所述右侧板相平行设置，所有所述左侧板的右端的连线为左连线，所有所述右侧板的左端的连线为右连线，所述左连线和所述右连线重叠或所述右连线位于所述左连线的左侧。

3.根据权利要求1所述电动工具齿轮箱冲压零件缓冲下料组件，其特征在于：下缓冲板成弧形，由所述承接滑槽的下端部的右侧向右呈弧形延伸。

4.根据权利要求1所述电动工具齿轮箱冲压零件缓冲下料组件，其特征在于：所述承接台的上端面为平整面且与水平面相平行。

技术总结
本实用新型公开了一种电动工具齿轮箱冲压零件缓冲下料组件，其包括承接台、安装于承接台和冲压机之间的承接滑槽、设于承接滑槽内的上缓冲板和下缓冲板，上缓冲板分为两组，分别为左侧板和右侧板，其由其自身的左上方向自身的右下方延伸，其由自身的右上方向自身的左下方延伸，左侧板和右侧板沿后前方向间隔排布于承接滑槽内.本实用新型利用连接于冲压机和承接台之间倾斜设置的承接滑槽使零件能平稳滑入至承接台上，同时辅以上缓冲板进一步降低零件滑落速度，并将零件导向承接台的中间，承接滑槽前端部的下缓冲板呈弧形设置，能有效使零件大致堆集成圆形并聚拢于承接台上端面上。
