一种在LED灯带表面形成纳米层的设备及方法与流程

本发明涉及LED制造领域，尤其是一种在LED灯带表面形成纳米层的设备。

背景技术：

过去LED灯带通常用于照明，随着LED灯具日渐成熟，LED灯带也用于建筑物外墙，作为装饰，这样一来就要求这种户外的LED灯带具有良好的防水性能。现有LED灯带的防水结构比较复杂，如中国专利，公开号为205480398的一种LED灯带的防水结构，包括LED灯带、第一堵头、第二堵头、引出线和套管；LED灯带设置在套管中，第一堵头和第二堵头分别设于套管的两端，引出线通过第一堵头或第二堵头和LED灯带相连，套管的用于安装LED灯带的空间中部凸起。该种灯带虽然也具有防水性能，但是结构复杂，生产制造成本高；另外，套管容易老化变黄，从而影响LED芯片的出光效果。申请人为了改善LED灯带的防水结构，研发出在LED灯带覆盖一层纳米层的防水结构，使LED灯带具有良好的防水性能和出光效果；形成该纳米层需要一套设备和工艺之配套。

技术实现要素：

本发明所要解决的技术问题是提供一种在LED灯带表面形成纳米层的设备及方法，能够在LED灯带的表面沉积形成纳米层，使LED灯带具有防水性能。

为解决上述技术问题，本发明的技术方案之一是：一种在LED灯带表面形成纳米层的设备，包括升华炉、裂解炉、沉积罐、冷阱和真空泵；所述升华炉的输入端与裂解炉的输入端连通，所述裂解炉的输出端与沉积罐的输入端连接，所述沉积罐内形成涂装空间，在涂装空间的底部设有用于放置LED灯带的托盘，所述沉积罐的输入端位于沉积罐的上部，所述沉积罐的中部设有余料输出口，所述余料输出口与冷阱顶部的输入口连通，所述冷阱内的底部设有收集盘，所述真空泵的输入端与冷阱连通。

作为改进，所述沉积罐为圆柱体，托盘的底部设有驱动托盘旋转的旋转电机。

作为改进，所述升华炉包括第一炉体和对第一炉体加热到150-200℃的第一加热装置。

作为改进，所述升裂解炉包括第二炉体和对第二炉体加热到650-700℃的第二加热装置。

在LED灯带表面形成纳米层的设备的制造方法，包括以下步骤：

（1）将派瑞林粉末放入升华炉内，升华炉内的工作温度为150~200℃，真空度为1Torr；

（2）派瑞林经升华炉气化后进入裂解炉中，裂解炉内的工作温度为650-700℃，真空度为0.5Torr；

（3）气化的派瑞林在裂解炉中裂解形成单体对二甲苯蒸气并进入沉积罐内的涂装空间内，对处于托盘上的LED灯带进行涂装，沉积罐的工作温度为35~45℃，真空度为0.5Torr；

（4）沉积罐内多余的单体对二甲苯蒸气通过余料输出口进入冷阱中进行收集，冷阱的工作温度为-（80~60）℃，真空度为0.001~0.01Torr。

作为改进，调整单体对二甲苯蒸气的沉积时间，使在LED灯带表面1小时沉积1纳米的厚度。

作为改进，沉积罐的工作时间为20~26小时。

本发明与现有技术相比所带来的有益效果是：

通过本发明的设备及制造方法，能够在LED灯带内部缝隙及表面沉积一层纳米层，使LED灯带具有良好的防水性能。

附图说明

图1为本发明设备结构示意图。

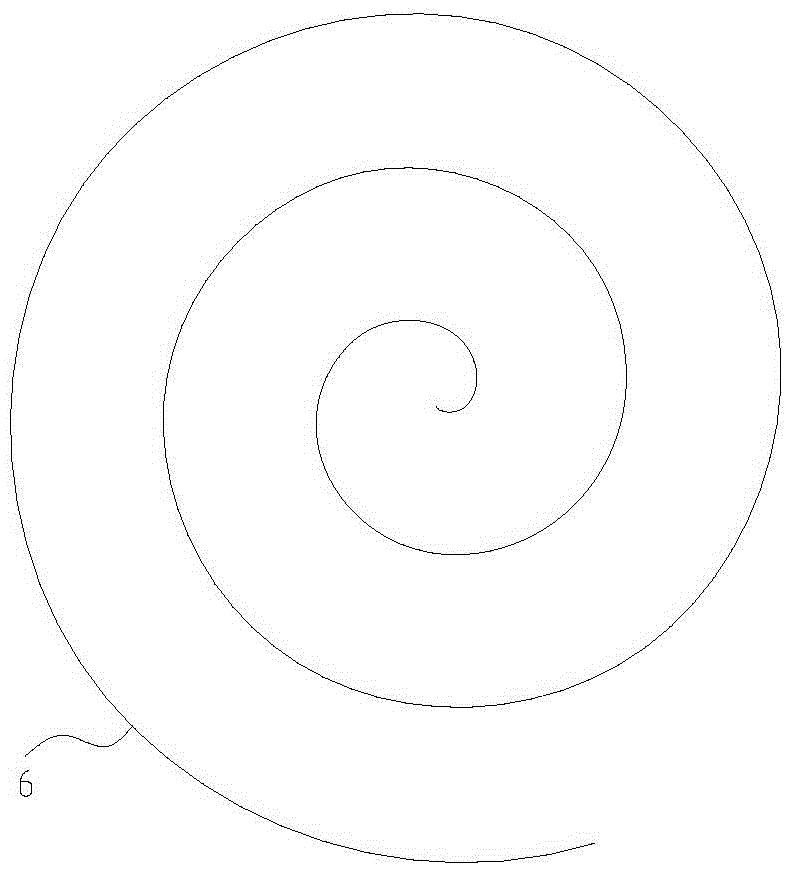

图2为卷绕成盘装的LED灯带。

图3为LED灯带剖视图。

图4为发明工艺流程图。

具体实施方式

下面结合说明书附图对本发明作进一步说明。

如图1所示，一种在LED灯带表面形成纳米层的设备，包括升华炉1、裂解炉2、沉积罐3、冷阱4和真空泵5。所述升华炉1包括第一炉体和对第一炉体加热到150-200℃的第一加热装置，升华炉1正常工作时的温度为150℃，真空度为1Torr。所述升裂解炉2包括第二炉体和对第二炉体加热到650-700℃的第二加热装置，裂解炉2正常工作时的温度为680℃，真空度为0.5Torr。所述沉积罐3为圆柱体，所述沉积罐3内形成涂装空间，在涂装空间的底部设有用于放置LED灯带的托盘31，托盘31的底部设有驱动托盘旋转的旋转电机；沉积罐3正常工作时的温度为40℃，真空度为0.5Torr。所述冷阱4内的底部设有收集盘41，用于收集多余的纳米材料，冷阱4正常工作时的温度为-70℃，真空度为0.001Torr。

所述升华炉1的输入端与裂解炉2的输入端连通，所述裂解炉2的输出端与沉积罐3的输入端连接，所述沉积罐3的输入端位于沉积罐3的上部，所述沉积罐3的中部设有余料输出口，所述余料输出口与冷阱4顶部的输入口连通，所述真空泵5的输入端连接在冷阱4中部靠下位置。

如图4所示，在LED灯带表面形成纳米层的制造方法：如图2所示，先将卷绕成盘装的LED灯带6放入沉积罐3底部的托盘上；派瑞林粉末放入升华炉1内，将升华炉1加热至150℃，使派瑞林粉末气化；气化后的派瑞林进入裂解炉2，裂解炉2加热至680℃对高分子的派瑞林进行裂解成为单体对二甲苯蒸气；该单体对二甲苯蒸气进入温度为40℃的沉积罐3后以气相沉积的方式，均匀渗入处于底部托盘上的LED灯带的内部隙缝与表面，调整单体对二甲苯蒸气的沉积时间，使在LED灯带表面1小时沉积1纳米的厚度，沉积时间为24小时，沉积时可以通过旋转电机转动LED灯带。由于真空泵5与冷阱4连通，真空泵5工作时在冷阱4内形成负压，沉积罐3内多余的单体对二甲苯蒸气会通过余料输出口进入温度为-70℃的冷阱4内进行收集。

经过本发明设备和制造方法制造出来的LED灯带具有以下优点：

1、如图3所示，采用纳米层9作为LED灯带6的防水结构，该结构简单，而且施工方便，可以降低生产成本；

2、纳米层9不仅具有防水性能，而且还抗氧化、抗老化，能够有效保护LED灯带6上的LED芯片7和电子元器件8，使LED灯带6的使用寿命更长；

3、纳米层9厚度小，LED灯带6可以随意弯曲，以满足不同形状的需求；4、透明的纳米材料层透光性好，纳米材料层不会变色，对LED芯片的出光影响小；

5、纳米层9通过沉积形成，LED灯带6表面覆盖的纳米材料层均匀度更好，而且不存在死角。
