一种旋振筛防尘盖进料口焊缝磨削工装的制作方法

本发明属于旋振筛防尘盖加工装置技术领域，具体涉及一种旋振筛防尘盖进料口焊缝磨削工装。

背景技术：

现有的旋振筛防尘盖进料口焊接后焊缝粗糙，需要人工磨削，因为焊缝在防尘盖的中心部位，磨削非常困难，需要人员围绕防尘盖进行磨削，费工费时，工人劳动强度较大且磨削效率较低。

技术实现要素：

本发明解决的技术问题是提供了一种结构简单且设计合理的旋振筛防尘盖进料口焊缝磨削工装。

本发明为解决上述技术问题采用如下技术方案，一种旋振筛防尘盖进料口焊缝磨削工装，其特征在于：工作台面上设有相互固定连接的电机和减速机，减速机的输出轴上设有主动皮带轮，电机的一侧设有两组平行设置的转轴支座，该转轴支座内固定有转轴，转轴的一端设有与主动皮带轮相对的从动皮带轮，主动皮带轮与从动皮带轮之间通过皮带连接，转轴的另一端通过连接法兰固定有防尘盖固定板，该防尘盖固定板的外侧邻近防尘盖固定板边缘的位置沿圆周方向均布有多组弹簧座，弹簧座上设有弹簧，弹簧的末端设有用于钩住防尘盖边缘的挂钩，防尘盖固定板的外侧中部设有与防尘盖进料口相配的定位块。

进一步优选，所述防尘盖固定板的外侧邻近防尘盖固定板边缘的位置沿圆周方向均布有6-8组弹簧座。

本发明结构简单，使用方便，有效降低工人劳动强度，提高工人磨削效率，保证旋振筛防尘盖进料口焊缝磨削光滑一致。

附图说明

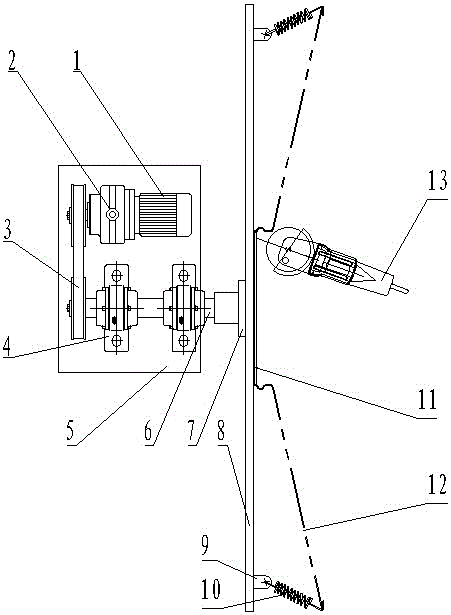

图1是本发明的结构示意图。

图中：1、电机，2、减速机，3、皮带，4、转轴支座，5、工作台面，6、转轴，7、连接法兰，8、防尘盖固定板，9、弹簧座，10、弹簧，11、定位块，12、防尘盖，13、角磨机。

具体实施方式

结合附图详细描述本发明的具体内容。一种旋振筛防尘盖进料口焊缝磨削工装，工作台面5上设有相互固定连接的电机1和减速机2，减速机2的输出轴上设有主动皮带轮，电机1的一侧设有两组平行设置的转轴支座4，该转轴支座4内固定有转轴6，转轴6的一端设有与主动皮带轮相对的从动皮带轮，主动皮带轮与从动皮带轮之间通过皮带3连接，转轴6的另一端通过连接法兰7固定有防尘盖固定板8，该防尘盖固定板8的外侧邻近防尘盖固定板8边缘的位置沿圆周方向均布有8组弹簧座9，弹簧座9上设有弹簧10，弹簧10的末端设有用于钩住防尘盖12边缘的挂钩，防尘盖固定板8的外侧中部设有与防尘盖12进料口相配的定位块11。使用过程中，首先将防尘盖12的边缘通过防尘盖固定板8外侧边缘处的8组弹簧10钩紧，防尘盖12的进料口卡在防尘盖固定板8外侧中部的定位块11上，然后启动电机1带动防尘盖12转动，操作工成站立状手持角磨机13进行操作，有效降低了工人的劳动强度，提高了工人的磨削效率，并且保证旋振筛防尘盖进料口焊缝磨削光滑一致。
