一种光纤研磨用治具的制作方法与工艺

本发明涉及一种光纤研磨用治具。

背景技术：
光纤研磨技术在通信行业应用广泛，主要用来加工光纤产品的光纤端面，如光纤跳线、尾纤、能量光纤、塑料光纤及器件的预埋短插芯等等。研磨是光纤生产加工中最重要的一部分，研磨端面的质量对光纤的光学特性及使用寿命都有很大影响。现有的光纤研磨装置比较复杂，操作不便，成本较高，且研磨质量有待提高。

技术实现要素：

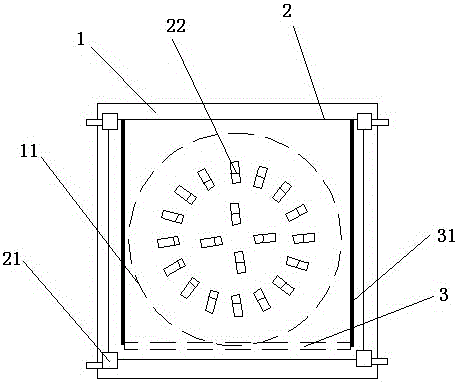

本发明是为了克服现有技术的缺陷，提供一种光纤研磨用治具。为解决上述技术问题，本发明采用的技术方案是：一种光纤研磨用治具，包括研磨机座，及位于研磨机座上方的夹具，所述研磨机座具有压力调节装置，所述夹具设有沿夹具中心对称且均匀分布的夹具孔，所述研磨机座上部设有研磨盘，研磨盘位于夹具孔下方，所述研磨盘具有胶垫，胶垫上方可拆卸的贴有研磨片，所述研磨盘在一动力装置的驱动下自转和/或公转，所述夹具可拆卸的安装于研磨机座上。优选地，所述研磨机座还具有圆辊，所述圆辊通过一滑动机构能够在研磨片上来回擀动。优选地，所述滑动机构包括滑轨和在所述滑轨上滑动的滑块，所述滑块固定于所述圆辊两端，所述滑轨固定于所述研磨机座。优选地，所述研磨机座四角各设一固定所述夹具的压柄。优选地，所述胶垫上表面为光滑面。优选地，所述压力调节装置包括加压气缸和加压弹簧。优选地，所述动力装置为电机。本发明所达到的有益效果：本发明的光纤研磨用治具结构简单，操作方便，成本较低，设备稳定性好，能够获得高质量的光纤端面；在安装（更换）研磨片时，为了保证研磨片的平整性，设计了圆辊，圆辊通过一滑动机构能够在研磨片上来回擀动，避免研磨片与胶垫之间产生气泡。附图说明图1是实施例中光纤研磨治具的主视图；图2是实施例中光纤研磨治具的俯视图；其中：1.研磨机座，11.研磨盘，12.指示灯，13.电源开关，14.研磨时间显示器，2.夹具，21.压柄，22.夹具孔，3.圆辊，31.滑轨。具体实施方式下面结合附图对本发明作进一步描述。以下实施例仅用于更加清楚地说明本发明的技术方案，而不能以此来限制本发明的保护范围。如图1-2所示，一种光纤研磨用治具，包括研磨机座1，及位于研磨机座1上方的夹具2，所述研磨机座1具有压力调节装置，所述夹具2设有沿夹具2中心对称且均匀分布的若干夹具孔22，研磨机座1上部设有研磨盘11，研磨盘11位于夹具孔22下方，研磨盘11具有胶垫，胶垫上方可拆卸的贴有研磨片，研磨盘11在一动力装置的驱动下自转和/或公转，夹具2可拆卸的安装于研磨机座1上。研磨基座1还具有控制研磨压力、研磨速度、研磨时间的控制系统，研磨机座1的壳体上具有研磨时间显示器14、电源开关13及指示灯12等。在使用时，先调整好研磨速度、研磨压力和研磨时间，将夹具2固定于研磨机座1上，再将待研磨的光纤接头插入夹具孔22下方，光纤接头要均匀对称的分布于夹具2上，最后开动研磨机座开始研磨。具体地，研磨机座1还具有圆辊3，圆辊3通过一滑动机构能够在研磨片上来回擀动。具体地，滑动机构包括滑轨31和在滑轨31上滑动的滑块，滑块固定于所述圆辊3两端，所述滑轨31固定于研磨机座1。在安装（更换）研磨片时，为了保证研磨片的平整性，设计了圆辊3，圆辊3通过一滑动机构能够在研磨片上来回擀动，避免研磨片与胶垫之间产生气泡及其他影响研磨片平整性的因素。具体地，研磨机座1四角各设一固定夹具的压柄21。在装夹及拆卸夹具2时四角的压柄21要对称的夹紧或松卸。具体地，胶垫上表面为光滑面。研磨片与该光滑面紧贴。具体地，压力调节装置包括加压气缸和加压弹簧。更具体地，动力装置为电机。以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和变形，这些改进和变形也应视为本发明的保护范围。
