一种镀锌件降温池的制作方法

本实用新型涉及镀锌生产技术领域，尤其涉及一种镀锌件降温池。

背景技术：

镀锌是指在金属、合金或者其他材料的表面镀一层锌以起到美观、防锈等作用的表面处理技术。主要采用的方法是热镀锌。

在镀锌生产工艺中，镀锌件从锌浴中取出后应尽快冷却，以防止在缓慢冷却时合金层的过量生长导致灰暗镀层，而冷却一般采用水冷，但温度不可过低也不可过高，一般不低于30℃，不高于70℃。现有的水淬冷却池体积较小，一般为1.5-2m³，而且内部设有冷热置换器，会浪费大量的水源及电力，造成浪费。并且镀锌工艺中冷却前后的流程不在一个工作台面，需要将冷却后的镀锌件运送到下个工艺的工作台面，这样还会浪费大量的人员劳动力。

技术实现要素：

为了解决上述问题，本实用新型提供一种镀锌件降温池。

本实用新型采用的技术方案为：

一种镀锌件降温池，包括：水池、注水管和排水口，所述的水池底部设置斜坡，斜坡上设置滚轮或辊轴。

所述的斜坡上至少设置三排滚轮或辊轴。

所述的水池顶面中间设置有凹槽。

所述的斜坡设置在水池底部靠近注水管的一侧。

本实用新型的有益效果为：本实用新型水池的底面设置有斜坡，镀锌件放上去后会随着斜坡滑落到水池另一端的底部，不仅能够快速降温，还能将镀锌件直接滑送到下个工序的工作台面附近，减少了人员劳动力，提高了工作效率；去掉冷热置换器，使用斜坡能增加镀锌件在单位时间内接触的冷水量，使镀锌件快速降温，达到了节省电力的目的。

附图说明

图1为本实用新型的结构示意图。

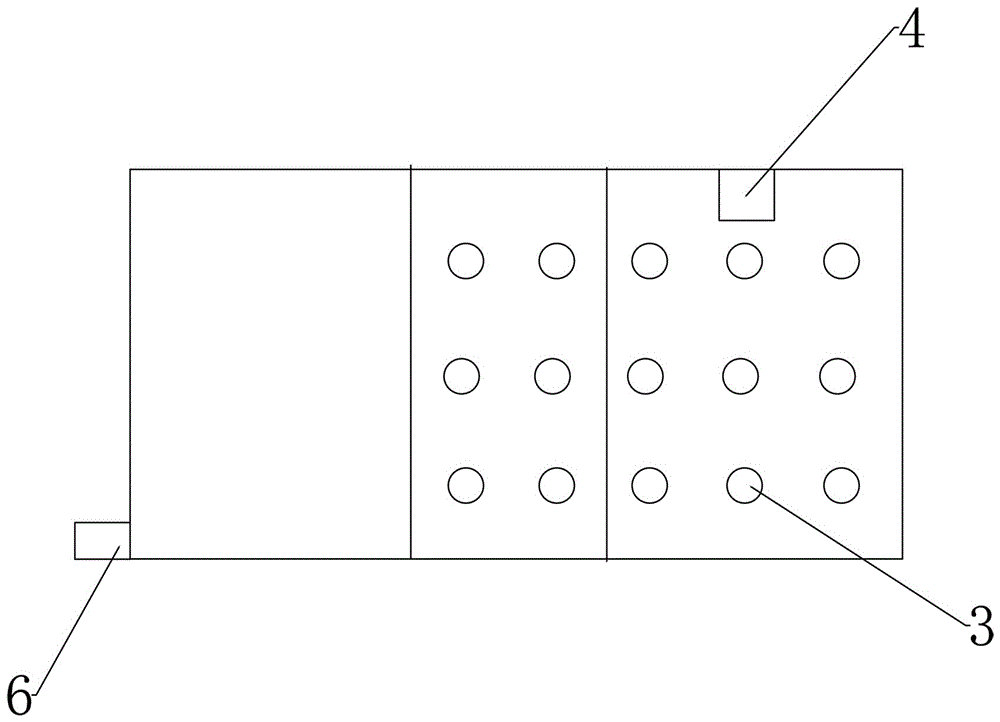

图2为本实用新型斜坡上设置滚轮的结构示意图。

图3为本实用新型斜坡上设置辊轴的结构示意图。

图中，1、水池，2、斜坡，3、滚轮，4、注水管，5、凹槽，6、排水口，7、镀锌件件，8、辊轴，9、入口，10、出口。

具体实施方式

如图1～图3所示，一种镀锌件降温池，包括：水池1、注水管4和排水口6，所述的水池1底部设置斜坡2，斜坡2上设置滚轮3或辊轴8。

所述的斜坡2上至少设置三排滚轮3或辊轴8。所述的水池1顶面中间设置有凹槽5。所述的斜坡2设置在水池1底部靠近注水管4的一侧。

所述的水池1形状为U型，顶面中间设置凹槽5，水池1靠近排水口6的一侧高度比靠近注水管4一侧的高度低，凹槽5部分是密封的，靠近注水管4的一侧上方为入口9，靠近排水口6的一侧上方为出口10。由于凹槽5部分是密封的，这样就能减少水池1中的储水量，节约水资源。

本实用新型在使用时，先将水池1的排水口6堵住，打开注水管4向水池1中注水，注水高度以出口10处的水位高度为准，注满水后暂时关闭注水管4；将镀锌件从锌浴中捞出来后从入口9放入水池1中，镀锌件从入口9进入水池1后会先落到斜坡2上，然后在斜坡2上的滚轮3或辊轴8的作用下滑落，最后会落到水池出口10处的底部，然后工作人员直接在水池出口10处将冷却后的镀锌件捞出即可。同时注意监测水池1中的水温，当温度为50℃时，打开排水口6排水，然后再打开注水管4注冷水。

本实用新型水池的底面设置有斜坡，镀锌件放上去后会随着斜坡滑落到水池另一端的底部，不仅能够快速降温，还能将镀锌件直接滑送到下个工序的工作台面附近，减少了人员劳动力，提高了工作效率；去掉冷热置换器，使用斜坡能增加镀锌件在单位时间内接触的冷水量，使镀锌件快速降温，达到了节省电力的目的。
