一种小块钢板表面磨平机的制作方法

本实用新型涉及钢材加工设备，具体为一种小块钢板表面磨平机。

背景技术：

对于一些钢板材料的表面需要进行磨平，才能作为使用材料，而一般的磨平机，结构复杂，且不易磨平小块钢板，所磨平的钢板大小是规定好的，这样便导致磨平机的应用范围不够广。

技术实现要素：

本实用新型的目的在于提供一种小块钢板表面磨平机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种小块钢板表面磨平机，包括下机台和上机台，所述下机台设置有滑道、滑动支柱、钢板放置板、夹口和垂直支撑板，所述滑道有两个，分别平行设置在下机台上端面的左右两侧，滑道与下机台的左右侧边相互平行，所述滑动支柱有四个，分别垂直设置在两条滑道的四个端头处，滑动支柱在滑道中滑动，所述夹口有两个，分别设置在两个钢板放置板处，两个夹口对称存在，夹口的宽度设置为2厘米，所述垂直支撑板垂直设置在下机台上端面的后侧边处，垂直支撑板的下侧边与下机台上端面的后侧边重合，所述上机台设置有滑槽、电机、伸缩转杆、磨砂轮、凸台、滑轮、垂直连接杆、推杆和橡胶防滑套，所述滑槽设置在上机台上端面的中间位置，滑槽与上机台的左右侧边平行，所述电机设置在滑槽中，电机在滑槽中滑动，所述磨砂轮设置在伸缩转杆的下端头处，磨砂轮水平放置，磨砂轮通过伸缩转杆调节到待加工钢板的表面处，所述凸台有两个，分别设置在滑槽内部的左右侧壁处，所述垂直推杆垂直设置在电机的上端面处，所述推杆的端头与垂直连接杆的上端头相连接且连接杆处于水平位置，所述推杆套有橡胶防滑套。

优选的，所述钢板放置板有两个，分别水平设置在前侧和后侧两个滑动支柱的上端头处。

优选的，所述伸缩转杆的上端头穿过滑槽且与电机的主轴相连接，伸缩转杆处于上机台的下端面处。

优选的，所述滑轮有四个，分别设置在电机下端面边沿的四个等分点处。

与现有技术相比，本实用新型的有益效果是：本实用新型中钢板放置板有两个，分别水平设置在前侧和后侧两个滑动支柱的上端头处，两个钢板放置板通过滑动支柱的滑动调节之间的距离，从而夹紧放置不同宽度的钢板，夹口便于钢板水平插入钢板放置板中，并且便于慢慢抽出钢板，从而进行不同位置的磨平，滑轮便于电机前后滑动，从而带动磨砂伦前后移动进行磨平，推杆便于手动推动电机，橡胶防滑套便于手握推杆。

附图说明

图1为本实用新型结构示意图；

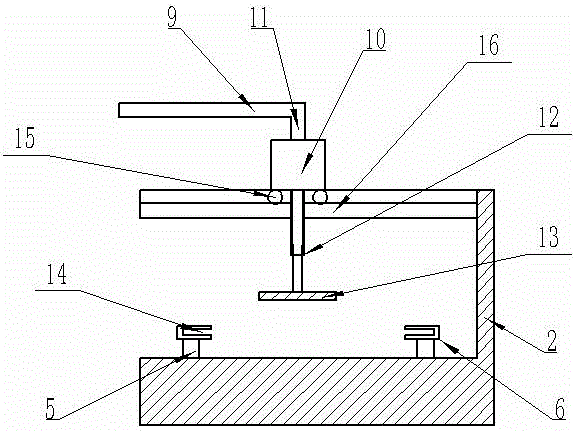

图2为本实用新型的剖视图；

图3为本实用新型中上机台示意图。

图中:1上机台，2垂直支撑板，3下机台，4滑道，5滑动支柱，6钢板放置板，7滑槽，8橡胶防滑套，9推杆，10电机，11垂直连接杆，12伸缩转杆，13磨砂轮，14夹口，15滑轮，16凸台。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种小块钢板表面磨平机，包括下机台3和上机台1，所述下机台3设置有滑道4、滑动支柱5、钢板放置板6、夹口14和垂直支撑板2，所述滑道4有两个，分别平行设置在下机台3上端面的左右两侧，滑道4与下机台3的左右侧边相互平行，所述滑动支柱5有四个，分别垂直设置在两条滑道4的四个端头处，滑动支柱5在滑道4中滑动，所述钢板放置板6有两个，分别水平设置在前侧和后侧两个滑动支柱5的上端头处，两个钢板放置板6通过滑动支柱5的滑动调节之间的距离，从而夹紧放置不同宽度的钢板，所述夹口14有两个，分别设置在两个钢板放置板6处，两个夹口14对称存在，夹口14便于钢板水平插入钢板放置板6中，并且便于慢慢抽出钢板，从而进行不同位置的磨平，所述夹口14的宽度设置为2厘米，便于插入正常厚度的钢板，所述垂直支撑板2垂直设置在下机台3上端面的后侧边处，垂直支撑板2的下侧边与下机台3上端面的后侧边重合，所述上机台1设置有滑槽7、电机10、伸缩转杆12、磨砂轮13、凸台16、滑轮15、垂直连接杆11、推杆9和橡胶防滑套8，所述滑槽7设置在上机台1上端面的中间位置，滑槽7与上机台1的左右侧边平行，所述电机10设置在滑槽7中，电机10在滑槽7中滑动，所述伸缩转杆12的上端头穿过滑槽7且与电机10的主轴相连接，伸缩转杆12处于上机台1的下端面处，所述磨砂轮13设置在伸缩转杆12的下端头处，磨砂轮13水平放置，磨砂轮13通过伸缩转杆12调节到待加工钢板的表面处，再启动电机10，使得磨砂伦13转动磨平钢板的表面，所述凸台16有两个，分别设置在滑槽7内部的左右侧壁处，所述滑轮15有四个，分别设置在电机10下端面边沿的四个等分点处，滑轮15便于电机10前后滑动，从而带动磨砂伦13前后移动进行磨平，所述垂直连接杆11垂直设置在电机10的上端面处，所述推杆9的端头与垂直连接杆11的上端头相连接且推杆9处于水平位置，推杆9便于手动推动电机10，所述推杆9套有橡胶防滑套8，橡胶防滑套8便于手握推杆9。
