一种人造石英石板材抛光机的制作方法

本实用新型涉及石英石制造设备领域，尤其涉及一种人造石英石板材抛光机。

背景技术：

人造石英石是由90%以上的天然石英和10%左右的色料、树脂和其它调节粘接、固化等的添加剂组成。是经过负压真空、高频振动成型，加温固化（温度高低是根据固化剂的种类而定的生产方法加工而成的板材。其质地坚硬（莫氏硬度5-7）、结构致密（密度2.5g/立方厘米）具有其他装饰材料无法比拟的耐磨、耐压、耐高温、抗腐蚀、防渗透等特性，但在制造过程中，人造石英石板制造出来表面一般比较粗糙，需要对其抛光处理，但现有的抛光机存在着机构设计不合理，便携性能差，使用不方便的问题。

因此，发明一种人造石英石板材抛光机显得非常必要。

技术实现要素：

为了解决上述技术问题，本实用新型提供一种人造石英石板材抛光机以解决现有的人造石英石抛光机存在的机构设计不合理，便携性能差，使用不方便的问题。

一种人造石英石板材抛光机包括主体，机架，驱动电机，旋转机构，磨盘，从动旋臂，滑座，旋转驱动电机，横梁，滑轮和可伸缩车轮，所述的机架设置在主体的上方；所述的驱动电机传动连接在机架的上方；所述的旋转机构设置在从动旋臂和滑座之间；所述的磨盘设置在主体和机架之间；所述的旋转驱动电机设置在横梁的外侧；所述的滑轮设置在横梁的外侧；所述的可伸缩车轮设置在主体的下方；所述的可伸缩车轮包括竖杆，横杆，滚轮，连接架，底轴，连接杆，卡扣和车轮，所述的横杆焊接在两个竖杆之间；所述的滚轮安装在连接架的下方；所述的连接杆与底轴焊接连接；所述的卡扣设置在连接杆下端；所述的车轮安装在底轴的下方。

作为优选，所述的旋转机构具体采用凸轮式旋转机构，有利于带动滑轮运动，起到抛光的作用，提高工作效率。

作为优先，所述的滑轮具体采用定滑轮设置，有利于带动皮带运动，改变皮带的运动方向。

作为优选，所述的旋转驱动电机具体采用伺服直接驱动系列力矩电机,有利于提高其性能，并且维护方便，节省运行成本。

作为优选，所述的从动旋臂具体采用倒“L”型设置，有利于提高抛光机的机械性能，提高其工作效率。

作为优选，所述竖杆具体采用可伸缩设置，有利于调整车轮的高度，提高抛光机的适用性。

作为优先，所述的车轮具体采用万向轮设置，有利于使得抛光机朝各个方向移动，提高其便携性能。

与现有技术相比，本实用新型具有如下有益效果：本实用新型通过可伸缩车轮的设置，有利于降低工作人员的工作强度，提高抛光机的机械性能，同时通过竖杆的设置，有利于调整车轮的高度，提高抛光机的适用性，车轮的设置，有利于使得抛光机朝各个方向移动，提高其便携性能。

附图说明

图1是本实用新型的结构示意图。

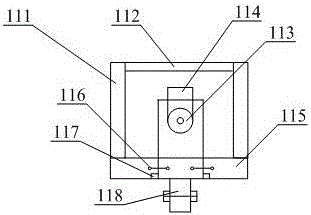

图2是本实用新型可伸缩车轮的结构示意图。

图中：

1、主体，2、机架，3、驱动电机，4、旋转机构，5、磨盘，6、从动旋臂，7、滑座，8、旋转驱动电机，9、横梁，10、滑轮，11、可伸缩车轮，111、竖杆，112、横杆，113、滚轮，114、连接架，115、底轴，116、连接杆，117、卡扣，118、车轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如附图1至附图2所示

本实用新型提供一种技术方案：一种人造石英石板材抛光机，包括主体1，机架2，驱动电机3，旋转机构4，磨盘5，从动旋臂6，滑座7，旋转驱动电机8，横梁9，滑轮10和可伸缩车轮11，所述的机架2设置在主体1的上方；所述的驱动电机3传动连接在机架2的上方；所述的旋转机构4设置在从动旋臂6和滑座7之间；所述的磨盘5设置在主体1和机架2之间；所述的旋转驱动电机8设置在横梁9的外侧；所述的滑轮10设置在横梁9的外侧；所述的可伸缩车轮11设置在主体1的下方；所述的可伸缩车轮11包括竖杆111，横杆112，滚轮113，连接架114，底轴115，连接杆116，卡扣117和车轮118，所述的横杆112焊接在两个竖杆111之间；所述的滚轮113安装在连接架114的下方；所述的连接杆116与底轴115焊接连接；所述的卡扣117设置在连接杆116下端；所述的车轮118安装在底轴115的下方。

作为优选，所述的旋转机构4具体采用凸轮式旋转机构，有利于带动滑轮10运动，起到抛光的作用，提高工作效率。

作为优先，所述的滑轮10具体采用定滑轮设置，有利于带动皮带运动，改变皮带的运动方向。

作为优选，所述的旋转驱动电机8具体采用伺服直接驱动系列力矩电机,有利于提高其性能，并且维护方便，节省运行成本。

作为优选，所述的从动旋臂6具体采用倒“L”型设置，有利于提高抛光机的机械性能，提高其工作效率。

作为优选，所述竖杆111具体采用可伸缩设置，有利于调整车轮的高度，提高抛光机的适用性。

作为优先，所述的车轮118具体采用万向轮设置，有利于使得抛光机朝各个方向移动，提高其便携性能。

工作原理

本实用新型通过可伸缩车轮11的设置，在抛光机需要移动时，工作人员旋转车轮118使其位于垂直状态，卡扣117固定住车轮118，推动抛光机在地面上滑动，当移动完毕后，旋转车轮118使其处于水平状态，卡扣117固定车轮118，可以隐藏车轮118，使用更方便，同时竖杆111的可伸缩设置可以根据不同的需要调整车轮118的高度，提高了抛光机的机械性能，同时提高其便携性。
