本实用新型涉及沙发领域,具体为一种激光熔覆喷头。
背景技术:
随着时代的发展,人们的生活水平不断地提高,人们对于高科技产品的运用也在不断的创新和发展,激光熔覆即高能激光表面熔覆,其物理过程为,在高能激光光束的照射下,基材表面被迅速融化,液态的金属形成一个小规模的熔池,在这个熔池中,原本的金属材料与被添加的粉末相互混合,形成一层新的液态金属层,待激光光束经过以后,熔池的温度降低,液态金属迅速冷却,在金属表面形成一层新的固态熔覆层,当今工业界在激光熔覆应用上的主要送粉技术为旁轴喷粉,但由于旁轴喷粉属于分体式喷头,需要两个喷头同时协作,非常不利于复杂表面的加工,同时传统的喷头没有设置相应的保护气体,在喷头使用时存在诸多的问题,且传统的喷头只能配备一个激光头,不能满足使用者的多方面需求。
技术实现要素:
本实用新型的目的在于提供一种激光熔覆喷头,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种激光熔覆喷头,包括加工件基材、粉末螺旋通道、保护镜片、激光通道和第二激光头,所述加工件基材的上表面覆盖有熔覆层,且熔覆层的正上方设有喷头,所述喷头的内部安装有第一聚焦镜片,且喷头的内部贯穿第一聚焦镜片设有激光通道,所述喷头的底部固定有第一激光头,且第一激光头的内部设有空腔,所述空腔的外侧连通有保护气体入口,且保护气体入口下方第一激光头的内部设有粉末螺旋通道,所述第一激光头的底部安装有第一激光束聚集头,且第一激光头的下方安装有第二激光头,所述第二激光头的内部安装有第二聚焦镜片,所述第二激光头的底部设有第二激光束聚集头,且第二激光束聚集头位于熔覆层的正上方。
优选的,所述喷头一侧的底部设有保护镜片。
优选的,所述第一激光头以及第二激光头的内部皆设有与激光通道同轴的通道。
优选的,所述第二激光头通过螺栓结构安装在第一激光束聚集头上,且第一激光束聚集头位置处第二激光头的外侧设有密封圈。
优选的,所述第一激光头上设有四组保护气体入口,且相邻保护气体入口与圆心之间的夹角为九十度。
与现有技术相比,本实用新型的有益效果是:该激光熔覆喷头相对于传统激光熔覆喷头采用同轴喷粉,设置的粉末螺旋通道可以将粉末,通过将原有的直线形的粉末通道设计成螺旋形,使得粉末流场的密度和均匀性得到了改善,从而改善了激光熔池的张力、熔融比例、熔覆高度等一系列熔覆结果,同时设置的两组激光头提高了喷头的实用性,便于使用者进行选择使用,便于设备的推广使用,设置的保护气体入口和空腔提高了喷头的安全性,使得喷头在使用时能够安全的工作。
附图说明
图1为本实用新型的结构示意图;

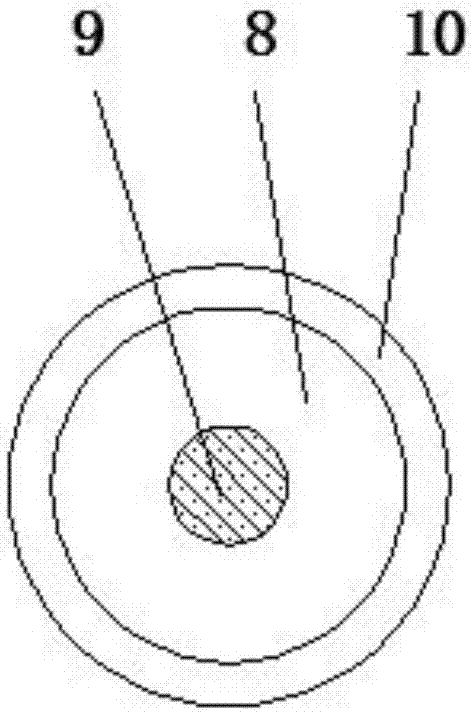

图2为本实用新型的剖面图。
图中:1-加工件基材;2-熔覆层;3-第二聚焦镜片;4-密封圈;5-粉末螺旋通道;6-第一激光头;7-保护镜片;8-第一聚焦镜片;9-激光通道;10- 喷头;11-保护气体入口;12-空腔;13-第一激光束聚集头;14-第二激光头; 15-第二激光束聚集头。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-2,本实用新型提供的一种实施例:一种激光熔覆喷头,包括加工件基材1、粉末螺旋通道5、保护镜片7、激光通道9和第二激光头14,加工件基材1的上表面覆盖有熔覆层2,且熔覆层2的正上方设有喷头10,熔覆层2便于工件的制作,喷头10一侧的底部设有保护镜片7,喷头10的内部安装有第一聚焦镜片8,且喷头10的内部贯穿第一聚焦镜片8设有激光通道9,激光通道9可以发射激光束,第一聚焦镜片8可以聚焦激光,喷头10 的底部固定有第一激光头6,且第一激光头6的内部设有空腔12,空腔12的外侧连通有保护气体入口11,且保护气体入口11下方第一激光头6的内部设有粉末螺旋通道5,粉末螺旋通道5可以传输保护粉末,第一激光头6上设有四组保护气体入口11,且相邻保护气体入口11与圆心之间的夹角为九十度,第一激光头6的底部安装有第一激光束聚集头13,且第一激光头6的下方安装有第二激光头14,第一激光头6以及第二激光头14的内部皆设有与激光通道9同轴的通道,第二激光头14的内部安装有第二聚焦镜片3,第二激光头 14通过螺栓结构安装在第一激光束聚集头13上,且第一激光束聚集头13位置处第二激光头14的外侧设有密封圈4,第二激光头14的底部设有第二激光束聚集头15,且第二激光束聚集头15位于熔覆层2的正上方。
具体使用方式:使用时,将喷头10安装在激光发射器上,并将第一激光头6对准加工件基材1的上方,然后根据需求,对空腔12内导入保护气体,同时通过粉末螺旋通道5向第一激光头6注入粉末,激光束通过激光通道9 再通过第一聚焦镜片8进行聚焦,对加工件基材1进行加工,当需要更小的激光束进行加工时,将第二激光头14安装在第一激光头6的底部,激光束通过第二激光束聚集头15对加工件基材1进行加工。
