一种激光熔覆装置的安全防护装置的制作方法

本实用新型涉及激光熔覆设备技术领域，具体为一种激光熔覆装置的安全防护装置。

背景技术：

激光熔覆是一种新型的表面改性技术，它通过在基材表面添加熔覆材料，并利用高能密度的激光束使之与基材表面薄层一起熔凝的方法，在基层表面形成与其为冶金结合的添料熔覆层，激光熔覆过程中会产生溅射和高温，会对人的皮肤造成损伤，且作业过程中有时候光线较为刺眼，会对人的眼睛造成伤害，当前的激光熔覆装置的防护装置，大多是手握式的，使用起来不方便，对眼睛的保护只是简单的通过防溅射的镜片避免溅射物伤到眼睛，不能有效的解决刺眼的问题。

技术实现要素：

本实用新型的目的在于提供一种激光熔覆装置的安全防护装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种激光熔覆装置的安全防护装置，包括保护帽、铰接座、防护板和防溅射镜片，所述保护帽的前端安装有照明灯，且保护帽的远离照明灯的一端安装有蓄电池，且蓄电池通过导线与照明灯电性连接，所述保护帽两侧皆通过支架安装有限位架，且限位架上均匀设置有母扣，所述保护帽两侧的底端安装有铰接座，且铰接座上皆铰接有L型支架，所述L型支架上安装有与母扣相配的子扣，所述L型支架远离铰接座的一端安装有防护板，所述防护板的顶端设置有安装槽，且安装槽内侧安装有防溅射镜片，所述安装槽内侧的顶端铰接有护目镜，所述铰接座的底端安装有绷带，且绷带的中间位置处设置有软垫。

优选的，所述保护帽内部的底端安装有固定橡胶环。

优选的，所述保护帽内部的顶端通过缓冲带安装有缓冲垫。

优选的，所述防护板的截面呈梯形。

优选的，所述防护板的表面涂覆有耐高温涂层。

与现有技术相比，本实用新型的有益效果是：该激光熔覆装置的安全防护装置相较于现有的安全防护装置采用的是头带式的防护装置，使用更加的便捷，实用型性更高，本实用新型的保护帽通过铰接座铰接有L型支架，通过L型支架安装有防护板，可以有效的防止在激光熔覆过程中高温和溅射对皮肤的伤害，同时，在不用防护板的时候，可以将防护板收起，收放在保护帽的上方，比较方便，保护板上不仅安装有防溅射的镜片，而且铰接有护目镜，当激光熔覆过程中的光想比较刺眼时，可以将护目镜放下来，起到保护眼睛的作用，激该激光熔覆装置的安全防护装置安装有照明灯，且自带蓄电池提供电力，当光线不舒服时，可以通过照明灯调节光线。

附图说明

图1为本实用新型的侧面结构意图；

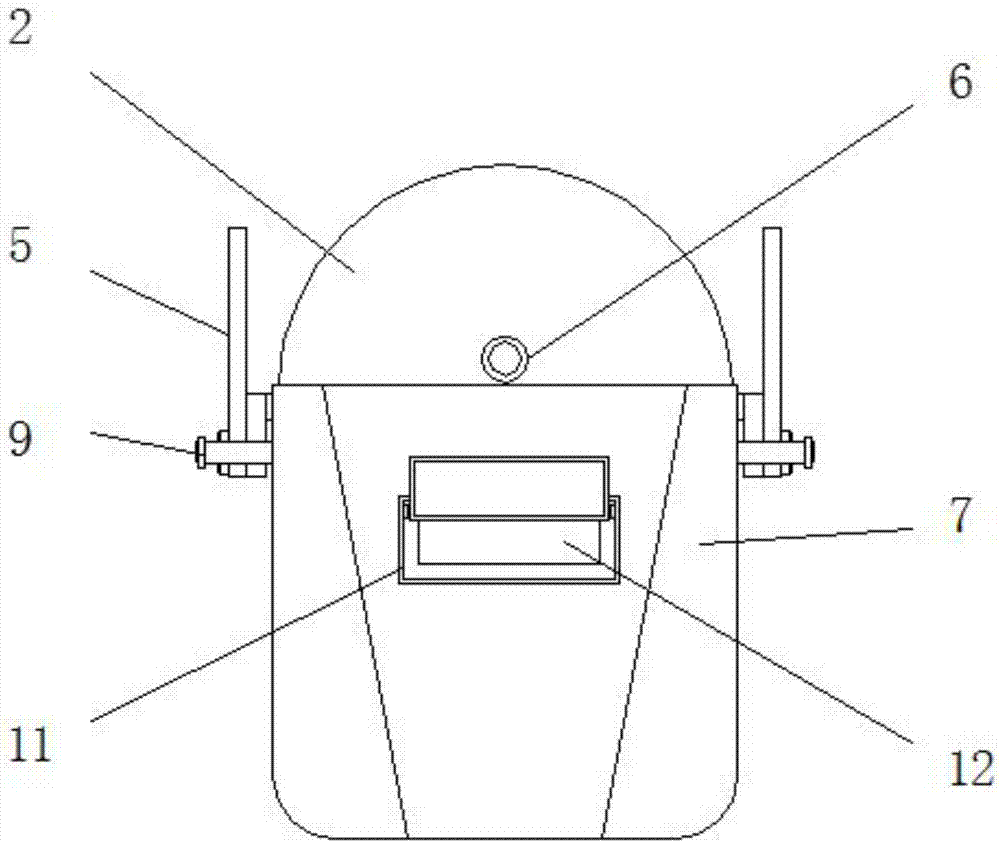

图2为本实用新型的展开正视图；

图3为本实用新型的收起正视图；

图4为本实用新型的保护帽内部示意图；

图5为本实用新型的防护板截面图。

图中：1-蓄电池；2-保护帽；3-L型支架；4-铰接座；5-限位架；6-照明灯；7-防护板；8-护目镜；9-子扣；10-母扣；11-安装槽；12-防溅射镜片；13-软垫；14-绷带；15-缓冲垫；16-缓冲带；17-固定橡胶环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供的一种实施例：一种激光熔覆装置的安全防护装置，包括保护帽2、铰接座4、防护板7和防溅射镜片12，保护帽2内部的底端安装有固定橡胶环17，可以使保护帽2不易脱落，保护帽2内部的顶端通过缓冲带16安装有缓冲垫15，使得保护帽2配带更加的舒适，所述保护帽2的前端安装有照明灯6，且保护帽2的远离照明灯6的一端安装有蓄电池1，且蓄电池1通过导线与照明灯6电性连接，所述保护帽2两侧皆通过支架安装有限位架5，且限位架5上均匀设置有母扣10，所述保护帽2两侧的底端安装有铰接座4，且铰接座4上皆铰接有L型支架3，所述L型支架3上安装有与母扣10相配的子扣9，所述L型支架3远离铰接座4的一端安装有防护板7，防护板7的截面呈梯形，提高防护板7的保护效果，防护板7的表面涂覆有耐高温涂层，提高装置的使用寿命，所述防护板7的顶端设置有安装槽11，且安装槽11内侧安装有防溅射镜片12，所述安装槽11内侧的顶端铰接有护目镜8，所述铰接座4的底端安装有绷带14，且绷带14的中间位置处设置有软垫13，可以使得保护帽2在头上更加牢固。

工作原理：首先将保护帽2佩戴在头部，通过绷带14将保护帽2固定住，当作业时，可以通过铰接座4调节L型支架3的角度，从而将防护板7放下来，将L型支架3上的子扣9扣在限位架5的母扣10，从而将防护板7固定住，防护板7可以有效的避免高温和溅射对皮肤的伤害，防护板7上的防溅射镜片12可以有效的避免作业过程中对眼部造成的伤害，当光线刺眼时，可以将护目镜8放下来，起到保护作用，当多作业过程中的光线不好时，可以打开照明灯6提供光线。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
