一种用于高温提拉镀膜时片状样品的夹持机构的制作方法

本实用新型涉及镀膜技术领域，具体涉及一种用于高温提拉镀膜时片状样品的夹持机构。

背景技术：

无机玻璃，是一种透明的液态物质，在熔融时形成连续网络结构，在逐渐冷却时其粘度增大且逐渐硬化但并不结晶的无机非金属材料。由于玻璃具较好的透明性，在光学窗口有广泛的应用，普通玻璃也用于建筑物、汽车窗等挡风透光。

在玻璃的应用中，光学功能玻璃有时需要沉积到基底上，由于玻璃具有较高的粘度，且其熔点一般较高，使得通常采用的旋涂成薄膜等均比较困难，因此，一种简易的设备使玻璃液能够在基质表面均匀成膜是非常有必要的，而很多基板在高温下镀膜位片状，为保证片装基板能够完好的到达熔体内，且不破坏基板，需要良好的基板夹具。

因此，设计一种专用的用于高温熔体镀膜片状基板的提拉夹具装置是当前迫切需要解决的问题。而常用的提拉装置对块体或者是圆柱体是可以通过螺母或者一定的形状来很好的固定，而很薄的片状基板需要很好的固定，且基板薄片很易损伤，所以设计一种专门用于高温提拉镀膜时片状样品的夹持机构是十分必要的，要求这种夹持机构不仅能够将薄片基板进行夹持，还能够便于在薄片基板上高温镀膜。

技术实现要素：

本实用新型的目的是为了解决目前的高温镀膜机夹持工具缺失的问题，提供一种用于高温提拉镀膜时片状样品的夹持机构。

为了达到上述实用新型目的，本实用新型采用以下技术方案：

一种用于高温提拉镀膜时片状样品的夹持机构，包括竖直设置的夹持杆，夹持杆的上部固设有圆形的上限位盘，夹持杆的中下部设有圆形的下限位盘，夹持杆下部设有夹具结构，夹具结构处设有圆形的夹具限位盘，夹持杆由上至下依次与上限位盘、下限位盘和夹具限位盘的中心固定连接，夹具包括与夹持杆固连的固定件、两个与固定件对称相连的连接件和与连接件相连的夹持件，夹持件上开设有夹持槽，夹持件上于夹持槽两侧开设有夹持孔，夹持孔内设有与夹持孔相配的夹持螺母。

整个夹持机构是放置在用于加热的刚玉管内的，上限位盘、下限位盘和夹具限位盘的外径均和用于加热的刚玉管的管径相同，上限位盘一方面用于对夹持杆的上部进行固定，使夹持杆位于刚玉管的中心，另一方面，也对夹持杆的上部进行了一定密封，降低热量从上部的散失，提供环境的温度稳定性；同样，下纤维盘一方面对夹持杆的下部进行了固定，另一方面也是避免温度降低过快，提高温度环境的稳定性。夹具限位盘设于夹具处，主要进一步保持夹具的稳定性。

作为优选方案，所述上限位盘的上方或下方设有环绕上限位盘周边的上环绕壁，上环绕壁与上限位盘固连。上环绕壁在上限位盘周边形成筒状的结构，或者称之为管状的结构，这种结构能够提高密封效果。

作为优选方案，所述下限位盘的上方或下方设有环绕上限位盘周边的下环绕壁，下环绕壁与下限位盘固连。下环绕壁同样具有上环绕壁的作用。

作为优选方案，所述上限位盘、下限位盘和夹具限位盘为石英材料。

作为优选方案，所述夹持杆顶端中心设有连接孔。连接孔用于连接提拉丝，提拉丝用于对夹持杆的位置进行调整。

作为优选方案，夹持槽的侧壁设有夹持纹。

作为优选方案，夹具限位盘上开设有限位槽，连接件穿过限位槽与夹具限位盘固连。

作为优选方案，夹持杆为钼合金。

本实用新型与现有技术相比，有益效果是：结构简单；能够将薄片基板稳固地夹持，并将薄片基板稳定地放置在用于对基板进行加热的刚玉管内，使基板在刚玉管内以稳定的环境进行镀膜，便于在基板上生成均匀光滑的膜。

附图说明

图1是本实用新型的结构示意图；

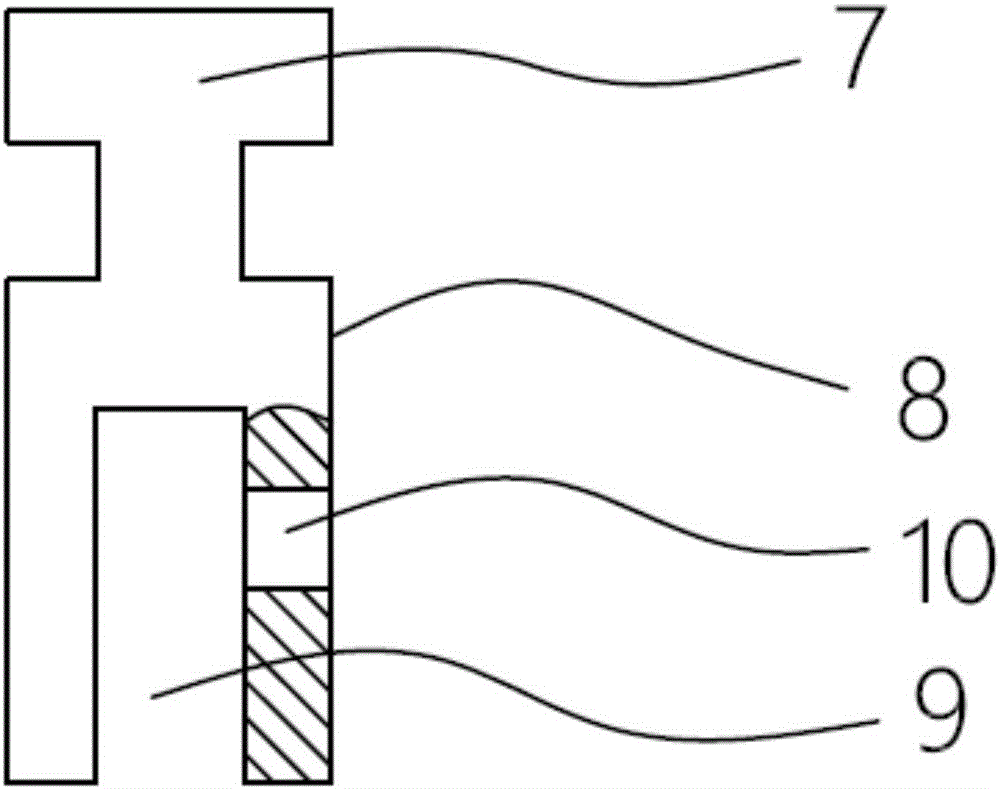

图2是本实用新型的夹具结构的部分结构示意图。

图中：1夹持杆，2上限位盘，3下限位盘，4夹具结构，5夹具限位盘，6固定件，7连接件，8夹持件，9夹持槽，10夹持孔，11夹持螺母，12上环绕壁，13下环绕壁，14连接孔，15夹持纹，16限位槽。

具体实施方式

下面通过具体实施例对本实用新型的技术方案作进一步描述说明。

实施例：

一种用于高温提拉镀膜时片状样品的夹持机构，如图1所示，包括竖直设置的夹持杆1，夹持杆1顶端中心设有连接孔14，夹持杆1的上部固设有圆形的上限位盘2，夹持杆1的中下部设有圆形的下限位盘3，夹持杆1下部设有夹具结构4，夹具结构4处设有圆形的夹具限位盘5，夹持杆1由上至下依次与上限位盘2、下限位盘3和夹具限位盘5的中心固定连接，上限位盘2的上方或下方设有环绕上限位盘2周边的上环绕壁12，上环绕壁12与上限位盘2固连。下限位盘3的上方或下方设有环绕上限位盘2周边的下环绕壁13，下环绕壁13与下限位盘3固连。上限位盘2、下限位盘3和夹具限位盘5为石英材料。

如图1和图2所示，夹具结构4包括与夹持杆1固连的固定件6、两个与固定件6对称相连的连接件7和与连接件7相连的夹持件8，夹具限位盘5上开设有限位槽16，连接件7穿过限位槽16与夹具限位盘5固连，夹持件8上开设有夹持槽9，夹持件8上于夹持槽9两侧开设有夹持孔10，夹持孔10内设有与夹持孔10相配的夹持螺母11。夹持槽9的侧壁设有夹持纹15。

在使用时，先将亚于镀膜的薄片基板固定在夹持件上8，用夹持螺母11穿过夹持孔10进行固定，将整个机构放置入用于加热的刚玉管内，顶部连接孔14与提拉丝连接，通过提拉丝控制整个机构的上下位置，上限位盘2、下限位盘3和夹具限位盘5不仅对整个机构进行了稳定控制，还起到了密封保温效果，能够使得镀膜更加稳定均匀。
