一种无菌低氧细胞培养装置的制作方法

本实用新型涉及生物实验设备技术领域，尤其涉及一种无菌低氧细胞培养装置。

背景技术：

细胞是有机体结构和功能的基本单位，对细胞的认识与理解是生命科学的研究基础。缺氧是造成细胞和组织损伤常见而重要的原因，缺氧可以诱发机体各系统的功能改变，是造成临床多种疾病的主要病理过程之一，也是导致机体死亡的重要因素，因此缺氧的研究越来越受到关注。缺氧是指当组织和细胞得不到充足的氧或用氧障碍，不能充分利用氧时，组织和细胞的代谢、功能，甚至形态结构都可能发生异常变化的病理过程。细胞缺氧是缺血缺氧性疾病发病机制中的关键环节，所以细胞缺氧模型是从细胞、分子水平研究此类疾病的重要方法。因此，细胞缺氧模型的制备装置非常关键。

用于制作低氧模型最理想的装置是三气培养箱，用测量仪器来实现对氧含量的计量控制，达到减少氧供的目的。此种装置能精确控制各气体的参数，可以设定不同程度的缺氧，并且能时时保证缺氧的程度，是目前国际上建立细胞缺氧模型公认的良好设备，但该装置价格相对昂贵，很多实验室不具备条件。因此，急需开发一种新型简易的无菌低氧培养装置。

技术实现要素：

本实用新型要解决的技术问题在于，针对现有技术的上述缺陷，提供一种无菌低氧细胞培养装置。

本实用新型解决其技术问题所采用的技术方案是：提供一种无菌低氧细胞培养装置，包括设置有进气口的封闭式培养箱、设置于封闭式培养箱内用于计量氧含量的氧测量仪、用于供应二氧化碳的二氧化碳供应装置、用于供应氮气的氮气供应装置、二氧化碳供应装置和氮气供应装置均通过乳胶管与封闭式培养箱的进气口连通；乳胶管上设置有用于无菌过滤的无菌滤膜。

优选地，还包括设置于二氧化碳供应装置与封闭式培养箱之间用于计量控制二氧化碳供应量的二氧化碳流量仪、设置于氮气供应装置与封闭式培养箱之间用于计量控制氮气供应量的氮气流量仪。

优选地，还包括通过乳胶管与封闭式培养箱的进气口连通用于供应氧气的氧气供氧装置，设置于氧气供氧装置与封闭式培养箱之间用于计量控制氧气供应量的氧气流量仪。

优选地，所述无菌滤膜设置于乳胶管与进气口的连接处。

优选地，还包括设置于封闭式培养箱内用于计量二氧化碳含量的二氧化碳测量仪。

优选地，所述封闭式培养箱还设置有用于排气的出气口。

优选地，所述封闭式培养箱还包括用于控制进气口关开的进气阀门、用于控制出气口关开的出气阀门。

优选地，所述进气阀门和出气阀门协调控制封闭式培养箱的氧含量在0～5％的范围内。

优选地，所述封闭式培养箱内还设置有用于放置细胞培养板的隔层。

实施本实用新型无菌低氧细胞培养装置的技术方案，具有以下优点或有益效果：本实用新型无菌低氧细胞培养装置通过各气体供应装置及流量仪精确控制各气体的参数，以及通过无菌滤膜，确保整个封闭式培养箱无菌低氧，可以设定不同程度的缺氧，并且能实时保证缺氧的程度，本装置组装方便、操作简单、实用性强、价格低廉且效果理想。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述中所需要使用的附图作简单的介绍，显而易见，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图，附图中：

图1是本实用新型无菌低氧细胞培养装置第一实施例的结构示意图；

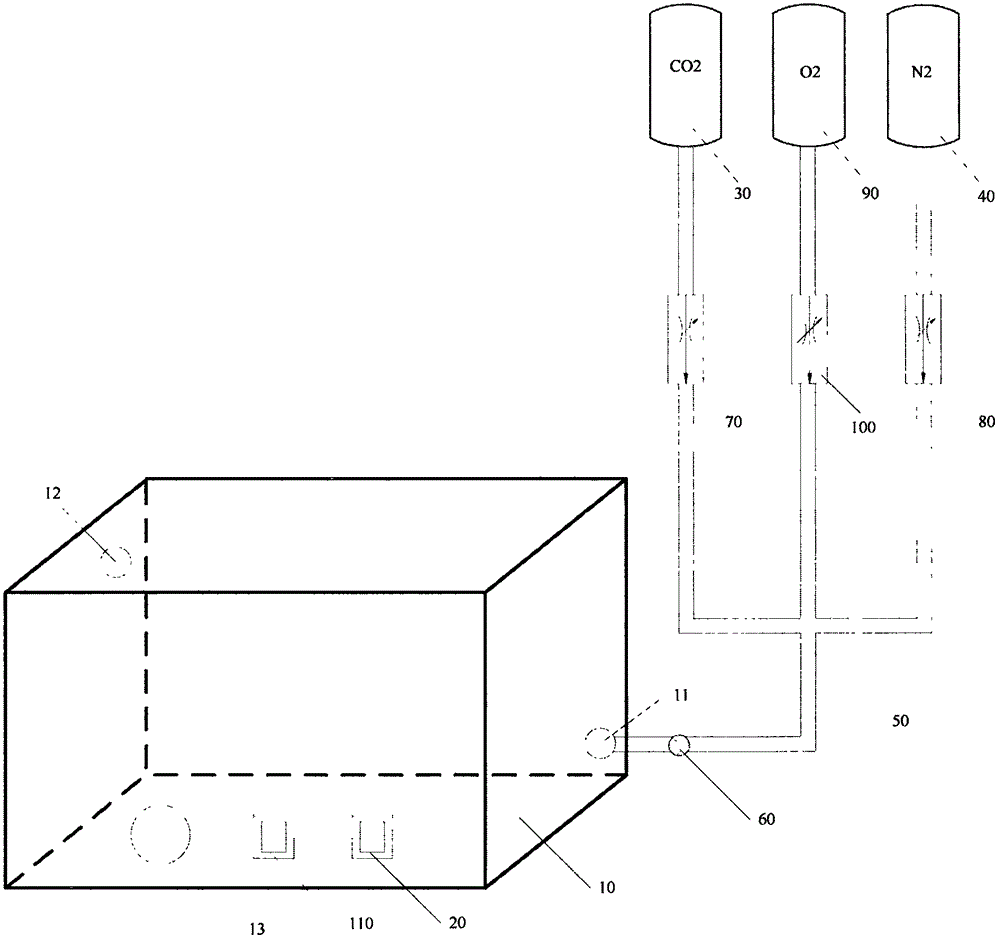

图2是本实用新型无菌低氧细胞培养装置第二实施例的结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，下文将要描述的各种实施例将要参考相应的附图，这些附图构成了实施例的一部分，其中描述了实现本实用新型可能采用的各种实施例。应明白，还可使用其他的实施例，或者对本文列举的实施例进行结构和功能上的修改，而不会脱离本实用新型的范围和实质。

实施例一：

如图1所示，本实用新型提供了一种无菌低氧细胞培养装置实施例，包括设置有进气口11的封闭式培养箱10、设置于封闭式培养箱10内用于计量氧含量的氧计量仪20、用于供应二氧化碳的二氧化碳供应装置30、用于供应氮气的氮气供应装置40、二氧化碳供应装置30和氮气供应装置40均通过乳胶管50与封闭式培养箱10的进气口11连通；乳胶管50上设置有用于无菌过滤的无菌滤膜60，优选的，无菌滤膜60设置于乳胶管50与进气口11连接处，用于对通过乳胶管50进入封闭式培养箱10的二氧化碳和氮气进行无菌过滤，进而可以确保封闭式培养箱10无菌环境。

本实用新型无菌低氧细胞培养装置还包括设置于二氧化碳供应装置30与封闭式培养箱10之间用于计量控制二氧化碳供应量的二氧化碳流量仪70、设置于氮气供应装置40与封闭式培养箱10之间用于计量控制氮气供应量的氮气流量仪80。其中，封闭式培养箱10还设置有用于排气的出气口12、用于放置细胞培养板的隔层13、用于控制进气口11关开的进气阀门(图未示出)、用于控制出气口12关开的出气阀门(图未示出)。

本实施例无菌低氧细胞培养装置，重要的前提条件是封闭式培养箱10内是充满了空气，通过二氧化碳供应装置30、氮气供应装置40、二氧化碳流量仪70、氮气流量仪80、进气阀门和出气阀门协调控制，置换出封闭式培养箱10内的空气，使得封闭式培养箱10的氧含量在0～5％的范围内。具体的，通过二氧化碳供应装置30、氮气供应装置40及其相应的二氧化碳流量仪70、氮气流量仪80来控制输入封闭式培养箱10的N2和CO2的输入量，将95％N2+5％CO2的混合气体导入封闭式培养箱10，并通过出气口置换出封闭式培养箱10内的空气，进而通过氧测量仪20来测量封闭式培养箱10内的氧含量，当封闭式培养箱10的氧含量达到实验要求的比例范围时，进而通过关闭进气阀门和出气阀门来保持封闭式培养箱10气体比例的恒定不变，例如，其氧的比例可以为0、1％、2％、3％或5％，达到减少氧供的目的，实现封闭式培养箱10内无菌低氧环境，进而对细胞进行培养。

本实用新型无菌低氧细胞培养装置通过各气体供应装置及流量仪精确控制各气体的参数，以及通过无菌滤膜，确保整个封闭式培养箱无菌低氧，可以设定不同程度的缺氧，并且能实时保证缺氧的程度，本装置组装方便、操作简单、实用性强、价格低廉且效果理想。

实施例二：

如图2所示，本实施例提供一种无菌低氧细胞培养装置，包括设置有进气口11的封闭式培养箱10、设置于封闭式培养箱10内用于计量氧含量的氧计量仪20、用于供应二氧化碳的二氧化碳供应装置30、用于供应氮气的氮气供应装置40、二氧化碳供应装置30和氮气供应装置40均通过乳胶管50与封闭式培养箱10的进气口11连通；乳胶管50上设置有用于无菌过滤的无菌滤膜60，优选的，无菌滤膜60设置于乳胶管50与进气口11连接处，用于对通过乳胶管50进入封闭式培养箱10的二氧化碳和氮气进行无菌过滤，进而可以确保封闭式培养箱10无菌环境。

本实施例无菌低氧细胞培养装置还包括设置于二氧化碳供应装置30与封闭式培养箱10之间用于计量控制二氧化碳供应量的二氧化碳流量仪70、设置于氮气供应装置40与封闭式培养箱10之间用于计量控制氮气供应量的氮气流量仪80、通过乳胶管50与封闭式培养箱10的进气口11连通用于供应氧气的氧气供氧装置90、设置于氧气供氧装置90与封闭式培养箱10之间用于计量控制氧气供应量的氧气流量仪100、设置于封闭式培养箱10内用于计量二氧化碳含量的二氧化碳测量仪110。其中，封闭式培养箱10还设置有用于排气的出气口12、用于放置细胞培养板的隔层13、用于控制进气口11关开的进气阀门(图未示出)、用于控制出气口12关开的出气阀门(图未示出)。

本实施例无菌低氧细胞培养装置，通过二氧化碳供应装置30、氮气供应装置40、氧气供氧装置90及其二氧化碳流量仪70、氮气流量仪80、氧气流量仪100、进气阀门和出气阀门协调控制封闭式培养箱10的氧含量在0～5％的范围内。具体的，通过二氧化碳供应装置30、氮气供应装置40、氧气供氧装置90及其二氧化碳流量仪70、氮气流量仪80、氧气流量仪100供应一定比例的O2、N2和CO2含量，通过氧测量仪20和二氧化碳测量仪110测量封闭式培养箱10内的氧含量和二氧化碳含量，在其达到实验要求的比例后，关闭进气阀门和出气阀门，使得封闭式培养箱10保持固定比例的低氧培养环境。

更为具体的，本实施例通过二氧化碳供应装置30、氮气供应装置40、氧气供氧装置90按照95％N2+5％CO2、1％O2+94％N2+5％CO2或3％O2+92％N2+5％CO2比例供应混合气体，这样可以精确控制输入封闭式培养箱10内的气体比例，例如，按照所需比例如1％O2+94％N2+5％CO2，将三种气体流量计调整成1∶94∶5，混合气体通过滤膜过滤后通入封闭式培养箱10，置换其内空气，并用氧测量仪20及二氧化碳测量仪110监测，气体达到需要标准后，关闭进气阀门和出气阀门，使得封闭式培养箱10保持固定比例的低氧培养环境。

本实用新型无菌低氧细胞培养装置通过各气体供应装置及流量仪精确控制各气体的参数，以及通过无菌滤膜，确保整个封闭式培养箱无菌低氧，可以设定不同程度的缺氧，并且能实时保证缺氧的程度，本装置组装方便、操作简单、实用性强、价格低廉且效果理想。

以上所述仅为本实用新型的较佳实施例而已，本领域技术人员知悉，在不脱离本实用新型的精神和范围的情况下，可以对这些特征和实施例进行各种改变或等同替换。另外，在本实用新型的教导下，可以对这些特征和实施例进行修改以适应具体的情况及材料而不会脱离本实用新型的精神和范围。因此，本实用新型不受此处所公开的具体实施例的限制，所有落入本申请的权利要求范围内的实施例都属于本实用新型的保护范围。
