一种电动车儿童专用座椅的制作方法

本实用新型涉及一种专用座椅，尤其涉及一种一种电动车儿童专用座椅。

背景技术：

目前二轮电动车携带孩子在村间道路上兜圈行走，必须利用电动车的搁脚踏板的空间，罢放板凳或椅子，用绳索捆绑的办法，将板凳或椅子固定在电动车上，坐上孩子在村间道路上兜圈行走。

或者把椅子和孩子直接捆绑在电动车的后坐上，在村间道路上兜圈，玩耍。用以上二种方法携带孩子在乡村道路上兜圈行走，对孩子来说是很不安全的：一是，孩子坐落太低，孩子的视线不好，没有满足孩子的好奇心，孩子会时不时的站起身来，往上攀，张望周围环境，在行驶中家长无法管控。二是，电动车启动，刹车，转弯会连带孩子，往前冲，往后仰，及左右晃动，容易造成孩子的磕磕碰碰。还有，由于孩子坐落太低，家长难以管控，会出现电动车还未停下，孩子自己下车了，会直接摔伤孩子。

三是，电动车的后坐上捆绑孩子兜风行走，更具有危险性，因为孩子的好动性受到限制，孩子会不断地挣扎，会松动捆绑，掉下孩子，这是很危险的。总之，目前的二轮电动车随带孩子兜风兜圈行走。是难以管控孩子的，存在不可避免的安全问题。

技术实现要素：

本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑，同时具备良好调节功能，使用效果出色，更好的保护儿童的一种电动车儿童专用座椅。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种电动车儿童专用座椅，包括电动车前车杠，还包括固定组件和座椅组件，所述的固定组件的底部与电动车前车杠固定，所述的固定组件的上部设有座椅组件；

所述的固定组件包括与电动车前车杠相固定的座椅固定座，所述的座椅固定座中设有与座椅固定座相调节固定的座椅升降杆；

所述的座椅组件包括座椅固定杆和座椅，所述的座椅固定杆与座椅通过固定组件定位，所述的座椅固定杆的一端与座椅升降杆呈固定或活动定位。

作为优选，所述的固位组件包括设在座椅底部的座椅固定夹头，所述的座椅固定夹头与座椅固定杆呈调节固定，所述的座椅的外壁设有保险带，所述的座椅固定座与座椅升降杆通过管夹相固定，所述的座椅固定杆的一端与座椅升降杆通过铰链转动定位。

作为优选，所述的固位组件包括设在座椅底部的座椅座，所述的座椅座沿座椅固定杆进行滑动，所述的座椅座与座椅固定杆间、座椅固定座与座椅升降杆间分别通过紧定手轮相调节定位，所述的座椅固定杆的一端与座椅升降杆通过铰链转动定位。

作为优选，所述的固位组件包括设在座椅底部的U形避震器，所述的U形避震器与座椅固定杆相固定，所述的座椅固定杆与座椅升降杆通过焊接定位，所述的座椅固定座与座椅升降杆间通过手轮调节固定。

作为优选，所述的座椅中设有可折叠的椅背，所述的椅背的两侧壁设有与座椅相固位的凸块。

座椅可前后移动，带避震的，座椅配三面围塑料，配安全保险带，没有搁脚踏板的，孩子无法站立攀爬的，既能满足孩子好奇观望的，又能管控好孩子安全的，适应多种型号的二轮电动车安装的，儿童专用坐椅管夹其实就是抱箍，在紧固抱箍时，抱箍盖会弯曲变形，产生弹性，使固定座牢固可靠。座椅固定座的要求是，左右是中，前后是仰，角度要求与电动车的车头角度保持一致，并留有间隔，间隔的用途是，在冬天季节安装遮风挡雨的保暖围裙，为孩子保暖。

紧定手轮的用途是固定座椅升降杆的。

座椅升降杆，是一根长度与座椅固定座相等，外径与座椅固定座，的内径相等，座椅升降杆的下端是插入座椅固定座管内孔连接的，采用紧定手轮固定，座椅升降杆的上端与座椅的悬梁连接，悬梁是四方型的，外径与固定座管相等，连接有二种方式，一种是固定的，焊接式。一种是活动的，折叠式。

避震器是U字形的，是弹簧钢压制的，根据弹性要求设计，二脚是不对称的。

座椅上设有三面围拦，二边低于后背，二边各设一个长方形孔，是固定保险带的，保险带的连接方式，采用雌雄插入式。

因此，本实用新型的一种电动车儿童专用座椅，结构相对简单，安装方便，拆装灵活，调节性能出色，进一步提升安全性能。

附图说明

图1是本实用新型中实施例1的结构示意图；

图2是本实用新型中实施例2的结构示意图；

图3是本实用新型中实施例3的结构示意图；

图4是本实用新型中实施例4的结构示意图；

图5是本实用新型中铰链的结构示意图。

具体实施方式

下面通过实施例，并结合附图，对本实用新型的技术方案作进一步具体的说明。

实施例1：如图1、图4和图5所示，一种电动车儿童专用座椅，包括电动车前车杠1，还包括固定组件和座椅组件，所述的固定组件的底部与电动车前车杠1固定，所述的固定组件的上部设有座椅组件；

所述的固定组件包括与电动车前车杠1相固定的座椅固定座2，所述的座椅固定座2中设有与座椅固定座2相调节固定的座椅升降杆3；

所述的座椅组件包括座椅固定杆4和座椅5，所述的座椅固定杆4与座椅5通过固位组件定位，所述的座椅固定杆4的一端与座椅升降杆3呈固定或活动定位。

所述的固位组件包括设在座椅5底部的座椅固定夹头6，所述的座椅固定夹头6与座椅固定杆4呈调节固定，所述的座椅5的外壁设有保险带7，所述的座椅固定座2与座椅升降杆3通过管夹8相固定，所述的座椅固定杆4的一端与座椅升降杆3通过铰链9转动定位。

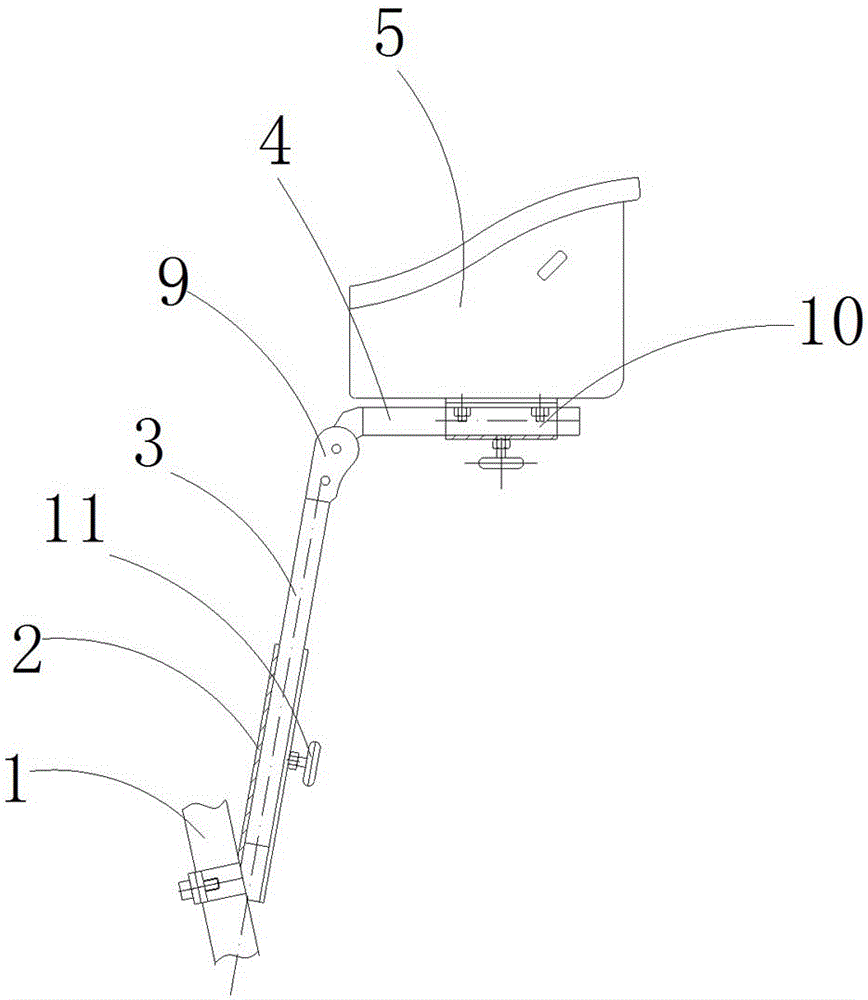

实施例2：如图2和图4所示，一种电动车儿童专用座椅，包括电动车前车杠1，还包括固定组件和座椅组件，所述的固定组件的底部与电动车前车杠1固定，所述的固定组件的上部设有座椅组件；

所述的固定组件包括与电动车前车杠1相固定的座椅固定座2，所述的座椅固定座2中设有与座椅固定座2相调节固定的座椅升降杆3；

所述的座椅组件包括座椅固定杆4和座椅5，所述的座椅固定杆4与座椅5通过固定组件定位，所述的座椅固定杆4的一端与座椅升降杆3呈固定或活动定位。

所述的固定组件包括设在座椅5底部的座椅座10，所述的座椅座10沿座椅固定杆4进行滑动，所述的座椅座10与座椅固定杆4间、座椅固定座2与座椅升降杆3间分别通过紧定手轮11相调节定位，所述的座椅固定杆4的一端与座椅升降杆3通过铰链9转动定位。

实施例3：如图3所示，一种电动车儿童专用座椅，包括电动车前车杠1，还包括固定组件和座椅组件，所述的固定组件的底部与电动车前车杠1固定，所述的固定组件的上部设有座椅组件；

所述的固定组件包括与电动车前车杠1相固定的座椅固定座2，所述的座椅固定座2中设有与座椅固定座2相调节固定的座椅升降杆3；

所述的座椅组件包括座椅固定杆4和座椅5，所述的座椅固定杆4与座椅5通过固定组件定位，所述的座椅固定杆4的一端与座椅升降杆3呈固定或活动定位。

所述的固定组件包括设在座椅5底部的U形避震器12，所述的U形避震器12与座椅固定杆4相固定，所述的座椅固定杆4与座椅升降杆3通过焊接定位，所述的座椅固定座2与座椅升降杆3间通过手轮13调节固定。

所述的座椅5中设有可折叠的椅背14，所述的椅背14的两侧壁设有与座椅5相固位的凸块15。
