一种辅助爬楼梯装置的制作方法

本实用新型涉及一种辅助爬楼梯装置。

背景技术：

在低层楼房中，往往都不会安装电梯，人们上下楼都需要爬楼梯。对于年龄较大或者拿了很多东西的人，爬楼梯非常困难，特别是针对有心脏疾病的人，在爬楼梯时可能因为运动剧烈造成心脏不适，此时如果周围正好没有人，将非常危险。

技术实现要素：

为了解决上述问题，本实用新型提出了一中楼梯助手，有效的解决了上楼梯费力的问题，还可以在检测到使用人员的心率不正常时，自动报警，避免发生意外。

本实用新型采用如下技术方案：

一种辅助爬楼梯装置，包括爬行小车，爬行小车固定在传送带上，传送带由带轮驱动，带轮连接驱动电机的输出轴，由驱动电机驱动；

所述传送带安装在楼梯扶手上，所述楼梯扶手的与地面垂直的一侧设置电机启动开关；

所述爬行小车底部设置有四个车轮，小车上表面分别设置有扬声器和手动报警器，小车靠近楼梯的一侧设置有置物杆，置物杆与手柄连接；

所述手柄上安装有心率检测装置，手柄表面设置防滑纹；

所述心率检测装置的安装方式与跑步机手柄上的安装方式一致，此处不再详细说明；

所述车轮包括车轮轴，所述车轮轴为中间粗两端细的结构，两个滚轮分别套在所述车轮轴的两端，并紧靠中间部分，所述滚轮绕所述车轮轴转动；

所述车轮轴的中间部分表面覆盖橡胶材料；

所述心率检测装置与控制装置相连，控制装置控制扬声器发出报警信号，所述控制装置设置于小车内部；

所述传送带上与小车车轮位置相对应的地方设置凹槽，凹槽按一定的间隔均匀布置在传送带上，所述凹槽间隔与所述车轮的两滚轮之间的距离一致；

小车在带上爬行时，车轮的滚轮与传送带接触，轮在带上滚动带动小车移动，当车轮的滚轮卡在传送带上的凹槽里时，由于车轮轴中间部分与带的摩擦，车轮无法转动，小车被固定在传送带上。

本实用新型的工作过程为：上楼梯时，按下电机启动开关，电机驱动带轮转动，带动传

送带移动，爬行小车由凹槽固定在传送带上，随带一起移动。上楼的人可以通过握住小 车上的手柄借力，重物等可以挂在挂物杆上，手柄上的心率检测装置检测人的心率，如果心率过快，控制装置将控制扬声器发出报警信号，吸引附近的人，用户也可以通过按下手动报警器发出报警、求助信号。

本实用新型的有益效果：

(1)利用爬行小车，同时实现了辅助爬楼、运送重物以及紧急告警的功能，具有很强的实用性；

(2)结构简单、紧凑，操作方便，能很好的适应老年人的需要。

附图说明

图1本实用新型结构图；

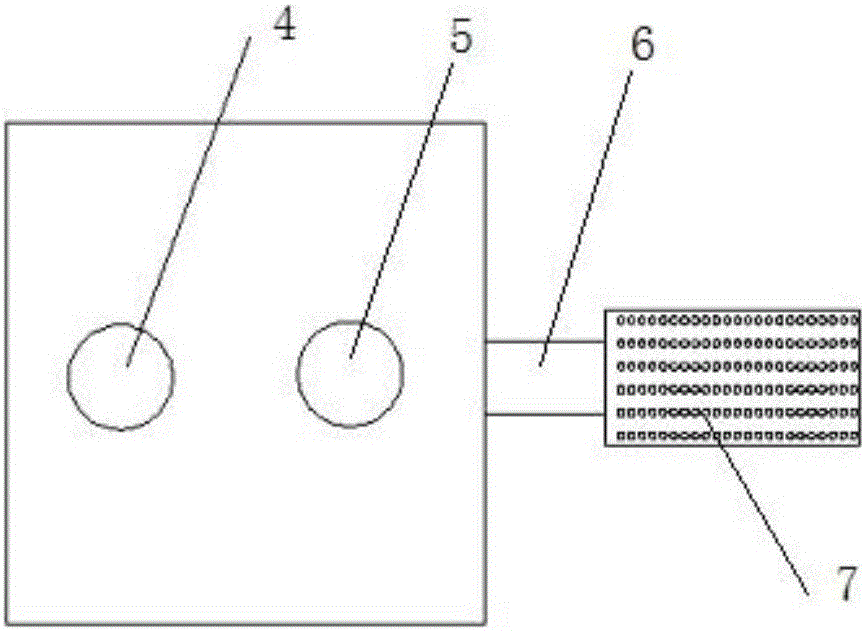

图2本实用新型爬行小车的结构图；

图3是本实用新型爬行小车另一侧面的结构图；

图4是本实用新型传送带的截面图；

其中：1-传送带，2-爬行小车，3-带轮，4-扬声器，5-手动报警器，6-置物杆，7-手柄，8-车轮，9-凹槽，10-电机启动开关。

具体实施方式

下面结合附图和说明书对本实用新型进一步说明。

如图1所示，一种辅助爬楼梯装置，包括爬行小车2，爬行小车2固定在传送带1上，传送带1由带轮3驱动，带轮3连接驱动电机的输出轴，由驱动电机驱动；

所述传送带1安装在楼梯扶手上，所述楼梯扶手与地面垂直的一侧设置电机启动开关10；

如图2、图3所示，所述爬行小车2底部设置有四个车轮8，小车上表面分别设置有扬声器4和手动报警器5，小车靠近楼梯的一侧设置有置物杆6，置物杆6与手柄7连接；

所述手柄7上安装有心率检测装置，手柄表面设置防滑纹；

所述车轮8包括车轮轴，所述车轮轴为中间粗两端细的结构，两个滚轮分别套在所述车轮轴的两端，并紧靠中间部分，所述滚轮绕所述车轮轴转动；

所述车轮轴的中间部分表面覆盖橡胶材料；

所述心率检测装置与控制装置相连，控制装置控制扬声器4发出报警信号，所述控制装置设置于小车2内部；

如图4所示，所述传送带1上与小车车轮位置相对应的地方设置凹槽9，凹槽9按一定的间隔布置均匀布置在传送带1上，所述凹槽间隔与所述车轮的两滚轮之间的距离一致；

小车在带上爬行时，车轮的滚轮与传送带接触，轮在带上滚动带动小车移动，当车轮的 滚轮卡在传送带上的凹槽里时，由于车轮轴中间部分与带的摩擦，车轮无法转动，小车被固定在传送带上。

当有人上楼梯时，按下楼梯扶手上的电机启动开关，电机驱动带轮转动，带动传送带移动，爬行小车由凹槽固定在传送带上，随带一起移动，上楼的人可以通过握住小车上的手柄借力，如果此时手里拎着东西，可以挂在置物杆上，减轻了负担。因为爬行小车的车轮是靠与传送带之间的摩擦力固定在带上的，根据自锁原理可以知道，只要保证带相对地面的倾斜角小于车轮与带的接触面的当量摩擦角，无论作用在小车上的力有多大，都不会发生相对滑动，保证了爬向小车的受力稳定性。

该爬行小车也可以只用作重物搬运装置，当有比较重的东西需要搬运到楼上时，可以直接固定在置物杆上，利用小车带着重物上行，极大的减轻的人们的负担，为了适应不同形状的物体，也可以在置物杆上安装置物架，将重物先放置在置物架里，再挂在置物杆上，以协助小车完成作业。

此外，本实用新型还可以检测人的心率，上楼时，人的手握住手柄，手柄上的心率检测装置检测心率大小，如果心率过快，与检测装置相连的控制装置将控制扬声器发出报警信号，吸引附近的人，用户也可以通过按下手动报警器主动发出报警、求助信号，减少了意外事故的发生，保障了人们尤其是老年人的安全。

上述虽然结合附图对本实用新型的具体实施方式进行了描述，但并非对本实用新型保护范围的限制，所属领域技术人员应该明白，在本实用新型的技术方案的基础上，本领域技术人员不需要付出创造性劳动即可做出的各种修改或变形仍在本实用新型的保护范围以内。
