一种摇摆式婴儿推车的制作方法

本实用新型涉及一种摇摆式婴儿推车。

背景技术：

目前，婴儿推车是宝宝主要的散步交通工具，家长带孩子出去游玩购物时使用推车可以让出行变的更加方便，现有婴儿推车的主要框架结构通常是采用多个连接件组合。当婴儿放在推车中时间稍微一长，很多婴儿容易产生烦躁情绪，就会出现哭闹的情况， 家长哄起来比较麻烦。

摇晃孩子是世代传下来的哄孩子睡觉和哄孩子不哭闹的方法。学者们把这种方法称为前庭刺激。美国科研人员发现，如果有规律地刺激婴儿的与活动有关的器官，可以加速他的生长发育。如摇晃孩子使他的内耳前庭接受刺激，产生平衡感觉，这样可以加快孩子学步的进程，还可以促进孩子动作日益丰富。现在市场上还没有可以摇晃孩子的婴儿推车。

技术实现要素：

为解决以上技术上的不足，本实用新型提供了一种使用方便，有利于婴儿成长的摇摆式婴儿推车。

本实用新型是通过以下措施实现的：

本实用新型的一种摇摆式婴儿推车，包括车架，所述车架包括两个左右对称的侧撑杆，两个侧撑杆顶部之间连接有扶手杆，两个侧撑杆中部之间设置有带布套的睡篮，侧撑杆底部设置有车轮，两个侧撑杆下部之间连接有平行于扶手杆的支撑主杆，所述支撑主杆中部与睡篮底部之间连接有可左右摆动的连接座，两个侧撑杆上部均设置有限位杆，所述限位杆下端设置有套环，套环内活动穿有平行于侧撑杆的纵连杆，两个纵连杆下端之间转动连接有横连杆，所述横连杆位于支撑主杆上方并与睡篮底部固定连接。

上述连接座包括母座体和公座体，所述母座体包括C形的母插接板，所述母插接板背面设置有箍套，所述箍套紧固在支撑主杆上，所述公座体包括C形的公插接板，所述公插接板背面设置有连接板，所述连接板与睡篮底部相连接，公插接板插入母插接板内并通过转轴相连接。

上述纵连杆上部设置有横向的定位孔，所述套环侧壁上螺纹连接有末端可穿入定位孔内的定位销轴。

本实用新型的有益效果是：结构设计合理，能够方便地对睡篮进行摇晃，家长容易对婴儿进行安抚，减轻婴儿的烦躁情绪，也有利于婴儿的成长和发育。

附图说明

图1 为实用新型的结构示意图。

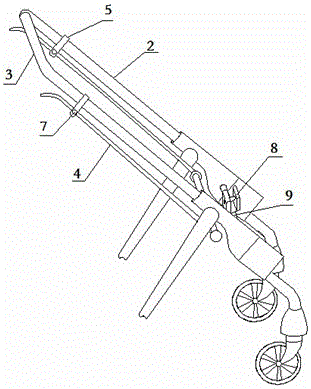

图2为部分车架的结构示意图。

图3为连杆部分的结构示意图。

图4为公座体与母座体连接状态的结构示意图。

图5为母座体的结构示意图。

其中：1睡篮，2侧撑杆，3扶手杆，4纵连杆，5限位杆，6车轮，7定位销轴，8母座体，8-1箍套，8-2母插接板，8-3转轴，9支撑主杆，10横连杆， 11公插接板，12连接板。

具体实施方式

下面结合附图对本实用新型做进一步详细的描述：

如图1、2、3所示，本实用新型的一种摇摆式婴儿推车，包括车架，车架包括两个左右对称的侧撑杆2，两个侧撑杆2顶部之间连接有扶手杆3，两个侧撑杆2下部之间连接有平行于扶手杆3的支撑主杆9，侧撑杆2底部设置有车轮6。侧撑杆2和支撑主杆9作为车架的主要部分起到支撑的作用，两个侧撑杆2中部之间设置有带布套的睡篮1，婴儿放在睡篮1中，家长手握扶手杆3推动推车外出。

本实用新型在支撑主杆9中部与睡篮1底部之间增加了可左右摆动的连接座，睡篮1与左右两个侧撑杆2之间留有一定的距离，便于睡篮1摆动。如图4、5所示，连接座包括母座体8和公座体，母座体8包括C形的母插接板8-2，母插接板8-2背面设置有箍套8-1，箍套8-1紧固在支撑主杆9上，公座体包括C形的公插接板11，公插接板11背面设置有连接板12，连接板12与睡篮1底部相连接，公插接板11插入母插接板8-2内并通过转轴8-3相连接。公插接板11在母插接板8-2内可以绕转轴8-3左右转动，从而实现了睡篮1的左右摆动。

为了给睡篮1一个支撑力，也为了方便家长操作，本实用新型增加了连杆机构。两个侧撑杆2上部均设置限位杆5，限位杆5下端设置套环，套环内活动穿有平行于侧撑杆2的纵连杆4，纵连杆4只能在套环限定的方向上移动。两个纵连杆4下端之间转动连接有横连杆10，横连杆10位于支撑主杆9上方并与睡篮1底部固定连接。两个纵连杆4和一个横连杆10组成了三连杆的结构，当家长一只手斜向下推动左侧的纵连杆4时，横连杆10左端就被迫向下移动，同时横连杆10右端被迫向上移动，右侧的纵连杆4斜向上移动，由于横连杆10与睡篮1底部固定连接，而且睡篮1的支撑点处通过连接座与支撑主杆9连接，因此睡篮1会绕母座体8上的转轴8-3整体向左下方倾斜。家长另一只手斜向下推动右侧的纵连杆4时，相同的原理使睡篮1绕母座体8上的转轴8-3整体向右下方倾斜，家长交替推动左右两个纵连杆4，就实现了睡篮1的左右摆动。

纵连杆4上部设置有横向的定位孔，套环侧壁上螺纹连接有末端可穿入定位孔内的定位销轴7。在不需要摇晃睡篮1时，将定位销轴7穿入纵连杆4的定位孔内，从而将两个纵连杆4锁定，睡篮1就不会摇晃，就可以正常使用了。

以上所述仅是本专利的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本专利技术原理的前提下，还可以做出若干改进和替换，这些改进和替换也应视为本专利的保护范围。
