可转动打开的复合盖的制作方法

本发明涉及容器，具体涉及一种安装在容器上，可转动打开的复合盖。

背景技术：

在现有技术中，容器的盖子都是旋合在瓶颈上的，要打开时，需要先将盖子拧开，再将容器倾斜后，将容器中的液体倒出，使用完毕后，再将容器放正，再盖上盖子，这种结构形式的盖子，只能适用于小容量的容器，如果是大容量的容器，如果是先将盖子打开后，再倾斜容器，则会造成刚开始时，容器所流出的液体会对不准其它的容器口的情况，另外，在需要盖上时，要扶正容器，由于大容器出液口大，瓶口流出的液体还会对环境造成污染，这给日常使用带来不便。

技术实现要素：

本发明的目的在于；提供一种可转动打开的复合盖，这种复合盖的打开和关闭更容易。

提供一种可转动打开的复合盖，包括与容器的瓶口固定连接的固定盖体；所述固定盖体具有一个内孔，并设有一个向上伸出的管体，在所述管体的上部对称开有两个侧孔，还包括一个扣接在所述盖体外圆周上，且可转动的上盖，所述上盖具有一个可插入所述管体内孔中的环形套管，环形套管上开有所述两个侧孔相对应的通孔，在所述上盖的侧壁上对称设有与所述两个通孔相对应的伸出嘴。

在上述可转动打开的复合盖中，在所述固定盖体的内孔边缘，采用一体成型的方式，设有一个可拉断的密封薄片，所述密封薄片的上面设有拉环。

在上述可转动打开的复合盖中，在所述固定盖体的外侧台阶上对称设有可供所述两个伸出嘴隐藏的弯折钩。

在上述可转动打开的复合盖中，所述两个侧孔一个为出水孔，另一个为补气孔，所述两个通孔一个为出水孔，另一个为补气孔，所述两个伸出嘴一个为出水嘴，另一个为补气嘴。

本发明具有如下优点：使用时，先取出上盖，将密封薄片拉出，再将上盖扣回固定盖体上，出水孔与通孔是错开的，转动上盖，使得出水嘴、通孔与侧孔相重合，倾斜容器，也可以先倾斜容器，再转动上盖，容器中的液体可流出，转动上盖，出液孔与出水嘴错开，容器中的液体不会流出，本发明只需要转动上盖，就可以打开或关闭出水的功能，在打开或关闭上盖时，人的手部不用接触出水嘴，使用方便。卫生。

附图说明

图1是本发明实施例一立体图；

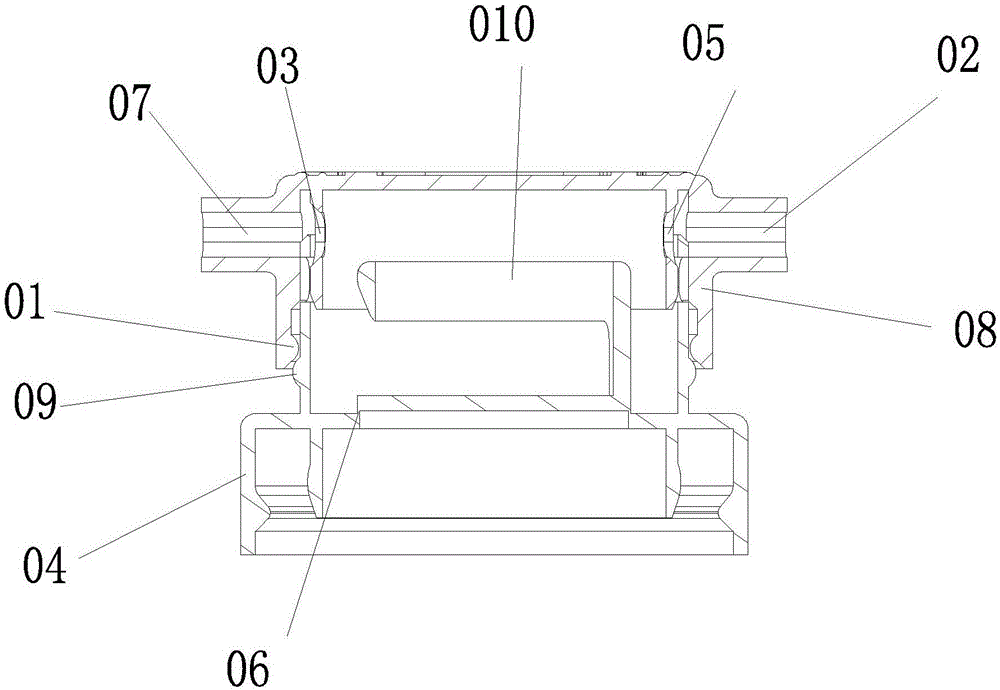

图2是实施例一结构剖视图；

图3是实施例一结构中的拉环拉开后的立体图；

图4是实施例一结构中的固定盖剖视图；

图5是实施例一复合盖处于打开状态时的剖视图；

图6是实施例一中的上盖结构立体图；

图7是本发明实施例二剖视图；

图8是实施例二分解结构立体图；

图9是实施例二分解结构剖视图；

图10是本发明实施例三剖视图；

图11是实施例三分解结构立体图；

图12是实施例三中的拉环拉开后的剖视图；

图13是实施例三中的固定盖结构剖视图；

图14是实施例三中的上盖结构剖视图；

图15是本发明实施例四剖视图；

图16是本发明实施例四中的固定盖结构剖视图；

图17是本发明实施例五立体图；

图18是实施例五剖视图；

图19是实施例五分解结构剖视图；

图20是实施例五中的密封盖拉出后的结构剖视图；

图21是实施例五处于打开状态时的结构剖视图；

图22是实施例五中的上盖结构剖视图；

图23是本发明实施例四中的固定盖结构剖视图。

具体实施方式：

实施例一：参照图1-图6所示：设计一种可转动打开的复合盖，包括与容器的瓶口固定连接的固定盖体04；所述固定盖体04具有一个内孔，并设有一个向上伸出的管体09，在所述管体的上部对称开有两个侧孔03、05，还包括一个扣接在所述盖体外圆周上，且可转动的上盖08，所述上盖08具有一个可插入所述管体内孔中的环形套管，环形套管上开有所述两个侧孔相对应的通孔，在所述上盖的侧壁上对称设有与所述两个通孔相对应的伸出嘴02、07。

在上述可转动打开的复合盖中，在所述固定盖体的内孔边缘，采用一体成型的方式，设有一个可拉断的密封薄片06，所述密封薄片06的上面设有拉环010。

在上述可转动打开的复合盖，在固定盖体的外侧台阶上对称设有可供所述两个伸出嘴隐藏的弯折钩041。

在上述可转动打开的复合盖中，两个侧孔一个为出水孔，另一个为补气孔，所述两个通孔一个为出水孔，另一个为补气孔，所述两个伸出嘴一个为出水嘴，另一个为补气嘴。

使用时，先取出上盖08，将密封薄片06拉出，再将上盖08扣回固定盖体04上，扣回时，出水孔03与通孔是错开的，转动上盖08，使得出水嘴、通孔与侧孔相重合，倾斜容器，容器中的液体可流出，也可以先倾斜容器，再转动上盖，容器中的液体可流出，转动上盖，出液孔与出水嘴错开，容器中的液体不会流出，本发明只需要转动上盖，就可以打开或关闭出水的功能，在打开或关闭上盖时，人的手部不用接触出水嘴，使用方便。

实施例二：参照图7-图9所示：提供一种可转动打开的复合盖，包括与容器的瓶口固定连接的固定盖体04；所述固定盖体04具有一个内孔，并设有一个向上伸出的管体，在所述管体的上部对称开有两个侧孔03、05，还包括一个旋接在所述盖体外圆周上，且可转动的上盖08，所述上盖具有一个可插入所述管体内孔中的环形套管，环形套管上开有所述两个侧孔03、05相对应的通孔，在所述上盖的侧壁上对称设有与所述两个通孔相对应的伸出嘴02、07。

在上述可转动打开的复合盖中，在所述固定盖体的内孔边缘，采用一体成型的方式，设有一个可拉断的密封薄片06，所述密封薄片06的上面设有拉环010。

在上述可转动打开的复合盖中，在所述固定盖体的外侧台阶上设有限位凸起011，在所述上盖的外圆周下部设有与所述限位凸起相对应的挡齿081。

在上述可转动打开的复合盖中，所述两个侧孔一个为出水孔，另一个为补气孔，所述两个通孔一个为出水孔，另一个为补气孔，所述两个伸出嘴一个为出水嘴，另一个为补气嘴。

使用时，先旋出上盖08，将密封薄片06拉出，再将上盖08旋合在固定盖体04上，旋回时，出水孔03与通孔是错开的，转动上盖08，使得出水嘴、通孔与侧孔相重合，倾斜容器，容器中的液体可流出，也可以先倾斜容器，再转动上盖，容器中的液体可流出，转动上盖，出液孔与出水嘴错开，容器中的液体不会流出，本发明只需要转动上盖，就可以打开或关闭出水的功能，在打开或关闭上盖时，人的手部不用接触出水嘴，使用方便。

实施例三，图11-图14所示，设计一种可转动打开的复合盖，包括与容器的瓶口固定连接的固定盖体03；所述固定盖体03具有一个内孔，并设有一个向上伸出的管体，在所述管体的上部对称设有两个伸出嘴05、08，还设有一个上盖09，所述上盖09具有一个可卡扣在所述管体的内孔中，且可转动的内管体06，在内管体的侧壁上对称开有两个与所述伸出嘴相对应的侧孔07，在所述上盖的外侧还设有与所述两个伸出嘴相对应的嘴套010，固定盖上的两个伸出嘴可隐藏在这两个嘴套中，在上盖旋转时，出水嘴可露出来。

在上述可转动打开的复合盖中，在固定盖体的内孔边缘，采用一体成型的方式，设有一个可拉断的密封薄片，所述密封薄片的上面设有拉环02。

其工作原理与实施例一、二相同，通过转动上盖，使得出水嘴与侧孔相重合或错位来实现打开或关闭。

实施例四，图15-图16所示，设计一种可转动打开的复合盖，包括与容器的瓶口固定连接的固定盖体03；所述固定盖体03具有一个内孔，并设有一个向上伸出的管体，管体的内孔中设有螺纹04，在所述管体的上部对称设有两个伸出嘴05、08，还包括一个上盖09，所述上盖具有一个可旋合在所述管体的内孔中，且可转动的内管体，在内管体的侧壁上对称开有两个与所述伸出嘴相对应的侧孔07，在所述上盖的外侧还设有与所述两个伸出嘴相对应的嘴套010。

在上述可转动打开的复合盖中，在所述固定盖体的内孔边缘，采用一体成型的方式，设有一个可拉断的密封薄片，所述密封薄片的上面设有拉环02。

其工作原理与实施例一、二、三相同，通过转动上盖09，使得出水嘴与侧孔相重合或错位来实现打开或关闭。

实施例五，图17-图23所示，设计一种可转动打开的复合盖，包括与容器的瓶口固定连接的固定盖体09；所述固定盖体09具有一个内孔，并设有一个向上伸出的管体01，在所述向上伸出的管体01的侧壁上设有出水嘴02，在所述管体侧壁上还开有外补气孔011，还包括一个插装在所述管体内孔中，且可转动的上盖03，所述上盖03有一个插装在所述管体内孔中的内管体081，所述内管体081上开有与所述出水嘴对应的内出水孔08，在所述内出水孔08相对的内管体的侧壁上开有内补气孔010，在所述上盖的侧部还一体成型有一个与所述内补气孔相对应的补气嘴082。

在上述可转动打开的复合盖中，在所述固定盖体的内孔边缘，采用一体成型的方式，设有一个可拉断的密封薄片06，所述密封薄片的上面设有拉环。

在上述可转动打开的复合盖中，在所述内管体的上下部的外圆周上各设有一道或多道密封凸边05、04。

使用时，先取出上盖03，将密封薄片06拉出，再将上盖03插装在固定盖体09上，初始时，出水孔08与出水嘴02是错开的，转动上盖03，使得出水嘴02、出水孔08相重合，倾斜容器，容器中的液体可流出，也可以先倾斜容器，再转动上盖，容器中的液体可流出，补气嘴082、和内、外补气孔也相重合，可对容器中进行补气，使用后，再转动上盖03，出水孔08与出水嘴02错开，容器中的液体不会流出，本发明只需要转动上盖，就可以打开或关闭出水的功能，在打开或关闭上盖时，人的手部不用接触出水嘴，使用方便。
