一种使用方便、卫生、用于液体包装的瓶盖的制作方法

本实用新型涉及包装技术领域，尤其是涉及一种使用方便、卫生、用于液体包装的瓶盖。

背景技术：

随着人们生活水平的提高，在日常生活中，特别在使用调味剂时，对包装的功能要求高。例如在使用液体时，对液体瓶盖的开盖要求、盖的功能性要求越来越高。目前，市场上的液体瓶盖，消费者在使用时，液体易残留于瓶口上，瓶口残留引起瓶口长霉斑、褐变等卫生问题，该问题一直困扰着厂家和消费者们。

技术实现要素：

为了克服上述现有问题，本实用新型提供了一种使用方便、卫生、用于液体包装的瓶盖，其结构简单，通过设置圆弧形导液口和倾斜端面，使得残留的液体能从回流回瓶里，保持瓶口的干净卫生。

本实用新型的技术方案为：一种使用方便、卫生、用于液体包装的瓶盖，包括瓶盖本体，瓶盖本体包括底座和与底座连接的开合盖，底座包括外底座和内底座，所述内底座设置在外底座内，所述内底座包括外密封环和内密封环，外密封环和内密封环上端一体连接形成端面，所述内密封环内壁成型有密封瓶口的倾斜端面，倾斜端面上设置有拉环式倒液孔，拉环式倒液孔通过拉环密封。

所述端面向上延伸有圆弧形导液口，圆弧形导液口顶端呈外翻状，圆弧形导液口为柔性材质。

所述拉环包括提拉部和拉环片，所述拉环片用于将拉环式倒液孔密封，为易撕式密封片，提拉部成型于拉环片上用以提拉揭开拉环片。

所述拉环片呈水壶式水滴状。

所述提拉部呈圆环状，其内壁设有防滑纹，便于消费者钩拉且舒适。

所述外底座与开合盖连接，外底座上设置有与开盒盖相扣合的扣位。

所述开合盖朝向瓶口的一面设置有与圆弧形导液口相扣合的内环，起到对液体拉环式倒液孔的密封作用，避免使用时意外瞬间横躺时造成泄漏的风险。

所述外底座下端朝内呈微倾斜状，微倾斜状的下端使外底座更加紧密的与瓶口配合并在配上后不易被撬开。

所述外底座下端内壁设置有间歇式突部，突部能更好地把外底座紧紧扣牢在瓶口上，进一步提高了底座与瓶口的结合强度。

作为本实用新型的进一步改进，所述圆弧形导液口内壁至倾斜端面的表面喷涂有疏水疏油面层，保证瓶口几乎无残留、干净卫生。

本实用新型的有益效果为：

1、本实用新型使用方便、卫生、用于液体包装的瓶盖通过设置倾斜端面，液体能更加顺畅流出及回流回瓶子内，解决残留问题，达到保持瓶口卫生的目的；

2、本实用新型使用方便、卫生、用于液体包装的瓶盖通过设计拉环片呈水壶式水滴状，使得拉开拉环后的的拉环式倒液孔大小适中，倒液时，大的上口更容易使空气进入瓶内，让瓶内液体能更顺畅地在尖的下口流出，同时也可以控制液体倒出量，避免过量倒出，可以减少液体残留量，使用方便且干净；

3、本实用新型使用方便、卫生、用于液体包装的瓶盖通过于圆弧形导液口内壁至倾斜端面的表面喷涂有疏水疏油面层，保证瓶口几乎无残留、干净卫生，可杜绝瓶口长霉斑、褐变等卫生问题。

附图说明

图1为本实用新型的剖面示意图；

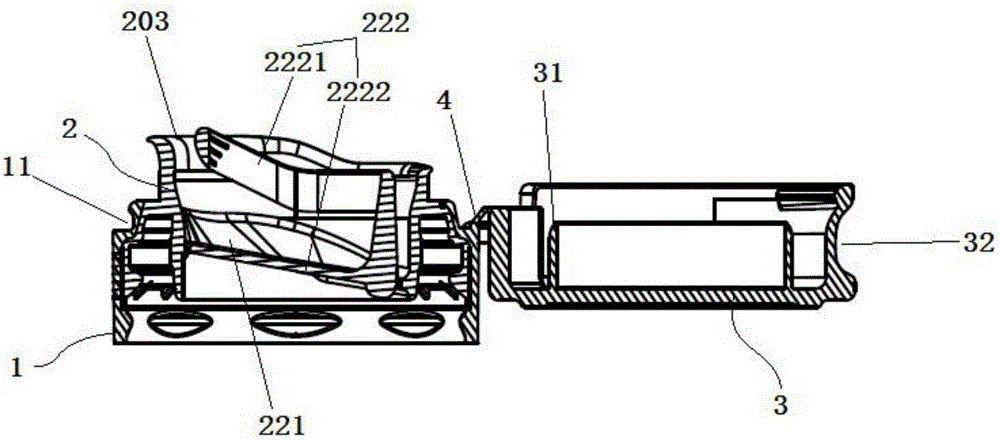

图2为本实用新型的打开状态剖面示意图；

图3为本实用新型拉环片的结构示意图；

图4为本实用新型的立体结构示意图(打开状态)；

图5为本实用新型的后视图。

图中，1、外底座；11、扣位；12、外底座下端；13、外底座内壁；131、突部；2、内底座；21、外密封环；211、扣环；201、间隙；202、端面；203、圆弧形导液口；22、内密封环；221、倾斜端面；222、拉环；2221、提拉部；2222、拉环片；2223、防滑纹；3、开盒盖；31、内环；32、凹槽部；4、连接部。

具体实施方式

下面结合附图和实施例对本实用新型作进一步阐述。

结合图1至图5所示，一种应用于液体包装的瓶盖，包括瓶盖本体，瓶盖本体包括底座和与底座连接的开合盖，底座包括外底座1和内底座2，外底座1、内底座2和开盒盖3为通过同一模具一体成型，其中，外底座1与开合盖连接，外底座1上设置有与开盒盖3相扣合的扣位11，扣位11使开盒盖3能开合自如，外底座1呈环状，内底座2成型于外底座内壁13且与外底座1相互交叉，外底座1和内底座2两者可以是由不同材料一次注塑成型，可根据需求成型为相同颜色或不同颜色，也可为同一种材料单色注塑。本实施例的外底座1采用PP硬质材料成型，内底座2采用PE柔性材料成型，一次注塑成型的外底座1和内底座2外加成型成不同颜色，双色的相互交叉提升了模具制造和工艺的难度，同时一体成型使仿照者无法以简易的工艺或是组装来实现，具有很强的防伪性能；本实施例的开盒盖3采用与外底座1同一材质。

内底座2包括外密封环21和内密封环22，外密封环21用于与瓶口外壁密封，其内壁设置有至少一个扣环211，扣环211是瓶盖本体能牢扣在瓶子上的主要功能部件，内密封环22用于与瓶口内璧的密封，外密封环21和内密封环22之间形成间隙201，间隙201与瓶口壁厚相符；外密封环21和内密封环22上端一体连接形成端面202，端面202结构扮演着二次密封的功能用以密封瓶口上端；端面202向上设有圆弧形导液口203，圆弧形导液口203为柔性，除了具有让液体更加顺畅流出及回流回瓶子内的作用，也起了主要与开合盖实现密封的功能；内密封环22内壁成型有密封瓶口的倾斜端面221，具体地，倾斜端面221从与扣位11同侧的一端逐渐向另一端向下倾斜，倾斜端面221上设置有拉环式倒液孔，拉环式倒液孔通过拉环222密封，拉环222包括提拉部2221和拉环片2222，拉环片2222用于将拉环式倒液孔密封，为易撕式密封片，提拉部2221成型于拉环片2222上用以提拉揭开拉环片2222，拉环片2222呈水壶式水滴状(如图3所示)，水壶式水滴状的拉环片2222能有效保证对拉环式倒液孔密封的同时减少提拉时的拉开力，让使用者拉开时有柔顺的感觉，省力方便；提拉部2221呈圆环状，其内壁设有防滑纹2223，便于消费者钩拉舒适，当拉开拉环片2222后，拉环式倒液孔亦呈水壶式水滴状，大的上口位于倾斜端面221的下端，尖的下口位于倾斜端面221的上端，倒液时，大的上口更容易使空气进入瓶内，让瓶内液体能更顺畅地在尖的下口流出，在倒液体时可以控制量，避免过量倒出，其次，在使用后液体能沿着倾斜端面221自然流回瓶子里，减少残留迹象，且保持开口干净。

开盒盖3与外底座1的连接部4呈蝴蝶结状，蝴蝶结状的连接部4提供了足够的刚性，让开盒盖3和底座来回开合能紧密配合；开合盖朝向瓶口的一面设置有与圆弧形导液口203相扣合的内环31，当开合盖闭合时，内环31正好与圆弧形导液口203相扣合，由于圆弧形导液口203为柔性材料，具有一定的弹性，因此，扣合时受弹性影响圆弧形导液口203能与内环31紧密贴合起到对拉环式倒液孔的密封作用，避免使用时意外瞬间横躺时造成泄漏的风险；开合盖外壁朝向扣位11一侧设置有凹槽部32，凹槽部32便于使用者省力地揭开开合盖。

作为本实用新型的进一步改进，外底座下端12朝内呈微倾斜状，微倾斜状的下端使外底座1更加紧密的与瓶口配合并在配上后不易被撬开，外底座下端12内壁进一步设置有间歇式突部131，突部131形成外底座1对瓶口的二次扣环，能更好地把外底座1紧紧扣牢在瓶口上。

作为本实用新型的进一步改进，圆弧形导液口203内壁至倾斜端面221的表面喷涂有疏水疏油面层，保证瓶口几乎无残留、干净卫生。

本实用新型的开合盖、外底座1、内底座2可分别成型为不同的颜色。

以上所述，仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同替换和改进，均应包含在本实用新型技术方案的保护范围内。
