一种片状结构的钴掺杂氧化铈纳米材料及其制备和应用的制作方法

本发明涉及纳米材料制备技术的领域，具体涉及一种片状结构的钴掺杂氧化铈纳米材料及其制备方法和在脱汞方面的应用。

背景技术：

氧化铈是一种用途极广的稀土氧化物，具有可快速转换的Ce³⁺/Ce⁴⁺、优越的储放氧功能、高温快速氧空位扩散能力，被广泛应用于催化领域。当将材料尺寸控制在纳米尺寸时，呈现出独特的物理化学性能，有利于提升其催化活性。而且不同形貌结构的氧化铈纳米材料在催化性能也存在很大的差异。近年来，研究获得了棒状、花状、球状、纤维状、片状等多种形貌的氧化铈材料，其中分散性好、规则有序、比表面积大的片状纳米氧化铈材料在催化领域具有良好的应用前景。

而氧化铈掺杂其他外来金属离子后，离子尺寸不同引起的晶格结构的扭曲形变，或掺杂离子价态的改变打破离子价态平衡，这些都可以导致晶格内出现更多的晶格缺陷和氧空位，从而进一步增加储氧能力和氧化还原能力，进而提高催化活性。因此研发新型的片状金属掺杂氧化铈纳米材料是重点发展方向之一。

目前氧化铈纳米材料的合成方法大多原料复杂、步骤复杂，周期长，且不够清洁节能，不易推广应用，且材料在催化应用方面存在一定的局限性。

技术实现要素：

为解决上述现有技术存在的问题。本发明的目的在于提供一种比表面积更大的片状结构的钴掺杂氧化铈纳米材料及其制备和应用。本发明制备方法简单、制备周期短、清洁、重复性。制备的钴掺杂氧化铈纳米材料比表面积大，储氧能力强，脱汞效果好，应用简单，使用方便。

本发明的目的是通过以下方式实现的。

一种片状结构的钴掺杂氧化铈纳米材料的制备方法，包括如下步骤：将硝酸铈、钴盐、聚乙烯吡咯烷酮、尿素混合经水热反应后，再经过煅烧，获得片状结构的钴掺杂氧化铈纳米材料。

所述的片状结构的钴掺杂氧化铈纳米材料的制备方法，钴盐包括氯化钴、硝酸钴、醋酸钴中的一种或几种。

所述的片状结构的钴掺杂氧化铈纳米材料的制备方法，铈与钴的摩尔比：1:(0.02～0.2)。

所述的片状结构的钴掺杂氧化铈纳米材料的制备方法，所采用的硝酸铈、聚乙烯吡咯烷酮和尿素投加的质量比为：1:(0.5～2):(2～6)。

所述的片状结构的钴掺杂氧化铈纳米材料的制备方法，水热反应温度130℃-170℃，时间10-12小时。

所述的片状结构的钴掺杂氧化铈纳米材料的制备方法，煅烧温度450-600℃，煅烧2-4h。

所述的片状结构的钴掺杂氧化铈纳米材料的制备方法，将硝酸铈和钴盐及聚乙烯吡咯烷酮加入到去离子水中，磁力搅拌5-30分钟，加入一定量的尿素混合水解反应20-60分钟，得到的混合物再进行水热反应。

所述的片状结构的钴掺杂氧化铈纳米材料的制备方法，水热反应后的产物水洗三次，乙醇洗两次，抽滤后，将其60℃干燥8小时以上，再进行煅烧。

上述的片状结构的钴掺杂氧化铈纳米材料用于催化脱汞。具体的方法为：

反应温度为150℃-250℃，气态Hg⁰的浓度为50-100μg/m³，载气为N₂，空速为150000h^-1，所述材料在载气或含有4％以下O₂的载气条件下进行脱汞。

本发明的优点是：

(1)本发明提供了一种片状结构的钴掺杂氧化铈纳米材料的制备方法，制备过程简单清洁可控，原料简单易得，同时，目前许多效果较好的脱汞催化剂中含有Au、Pd等贵金属，成本较高，本方法制备原料价格相对较低。

(2)本发明提供的钴掺杂氧化铈呈现形貌规则、尺寸均一的片状结构，晶粒有序堆叠，使材料结构表面呈凹凸不平状，有利于增加反应位点和活性，同时与纯二氧化铈相比，材料表面氧含量及储氧能力具有大幅度提升。

(3)本发明的钴掺杂氧化铈的纳米材料，脱汞效果好，处理浓度为75μg/m³的Hg⁰蒸气，在无氧或通入4％氧气后，脱汞效果均可达到97％，而一般的催化剂往往还需要通入HCl才能进行脱汞。

附图说明

图1为本发明方法所制备的片状结构的钴掺杂氧化铈纳米材料的SEM图和TEM图；

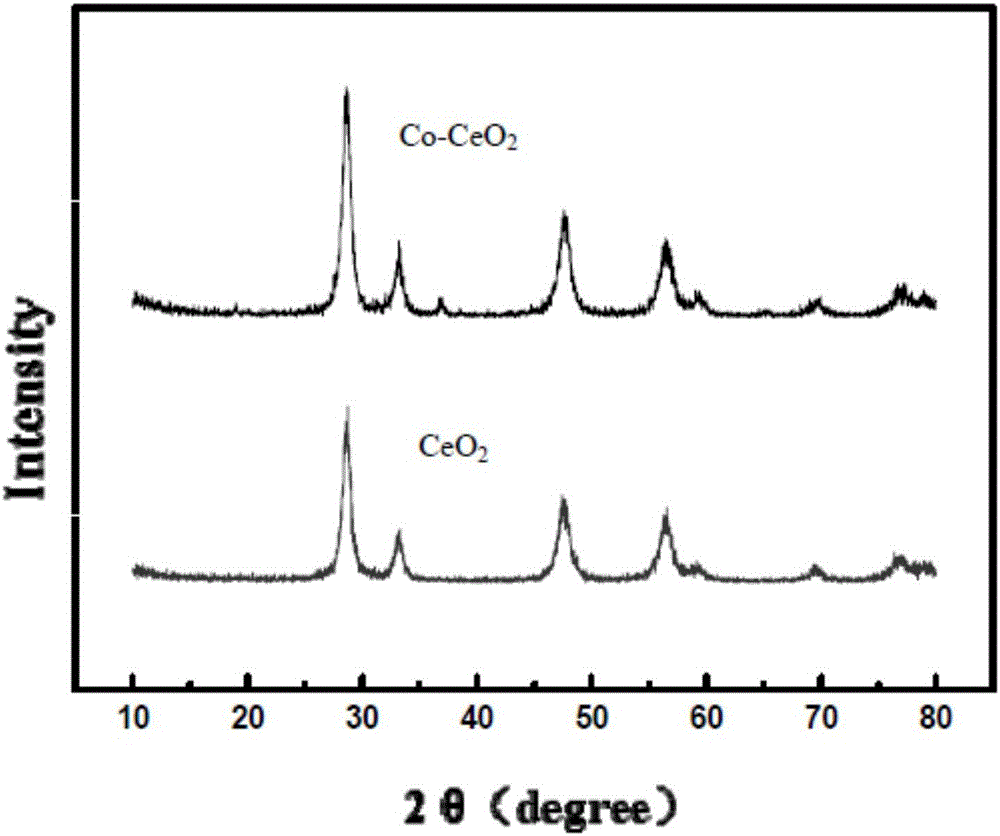

图2为本发明方法所制备的片状结构的钴掺杂氧化铈纳米材料的XRD图谱；

图3为实施例1中获得的钴掺杂氧化铈脱汞效果图；

图4为实施例2中获得的钴掺杂氧化铈脱汞效果图。

具体实施方式

以下以具体的实施例来说明本发明作进一步说明，但有必要指出以下实施例只用于对发明内容的进一步说明，并不会形成对本发明的限制。

实施例1

将0.143g硝酸铈，0.095g氯化钴及0.5g聚乙烯吡咯烷酮加入30mL去离子水中，磁力搅拌10min直到其完全溶解，然后将2.196g尿素加入到反应溶液中，搅拌反应30min，将混合物加入到水热反应釜中。将反应釜放入烘箱中，150℃恒温10h。然后将所得混合溶液用去离子水洗涤三次，乙醇洗两次，在60℃烘箱中干燥10h，最后在马弗炉中500℃煅烧4h，即可得到钴掺杂氧化铈的片状纳米材料。

实施例2

将0.143g硝酸铈，0.062g醋酸钴及0.5g聚乙烯吡咯烷酮加入30mL去离子水中，磁力搅拌10min直到其完全溶解，然后将2.196g尿素加入到反应溶液中，搅拌反应30min，将混合物加入到水热反应釜中。将反应釜放入烘箱中，150℃恒温10h。然后将所得混合溶液用去离子水洗涤三次，乙醇洗两次，在60℃烘箱中干燥10h，最后在马弗炉中500℃煅烧4h，即可得到钴掺杂氧化铈的片状纳米材料。

实施例3

将0.143g硝酸铈，0.073g硝酸钴及0.5g聚乙烯吡咯烷酮加入30mL去离子水中，磁力搅拌10min直到其完全溶解，然后将2.196g尿素加入到反应溶液中，搅拌反应30min，将混合物加入到水热反应釜中。将反应釜放入烘箱中，150℃恒温10h。然后将所得混合溶液用去离子水洗涤三次，乙醇洗两次，在60℃烘箱中干燥10h，最后在马弗炉中500℃煅烧4h，即可得到钴掺杂氧化铈的片状纳米材料。

实施例4

在200℃的条件下，分别以实施例1所制备的材料为催化剂处理浓度为75μg/m³的Hg⁰蒸气，空速为150000h^-1，在通N₂载气条件下，脱汞效果可达到97％。

实施例5

在200℃的条件下，分别以实施例2所制备的材料为催化剂处理浓度为75μg/m³的Hg⁰蒸气，空速为150000h^-1，以N₂为载气，在通4％O₂条件下，脱汞效果可达到98％。
