本实用新型涉及一种管材起吊夹取装置。
背景技术:
对于大口径废品管材的粉碎投放,以往多采用人工搬运。管材体积大、重量重,难以搬运,而且有安全隐患。所以需要一种新的安全高效搬运设备。
技术实现要素:
实用新型目的:针对现有技术中存在的问题与不足,本实用新型提供一种管材起吊夹取装置,解决原有大口径废品管材搬运的问题。
技术方案:一种管材起吊夹取装置,包括两个金属支架,所述每个金属支架的上端设有一个吊环,下端设有一个用于对管材内壁产生摩擦力的外伸脚爪;所述吊环通过吊带与行车的吊钩连接;所述两个金属支架通过连接部件连接,其中一个金属支架上设有可调节两个金属支架连接距离的连接部件,另一个金属支架上设有用于与连接部件固定的安装件。
所述吊环为三角吊环,吊环一角与金属支架上端连接,该角的对边上套有用于减少摩擦的钢管。
所述一个金属支架的中部靠下端设有与其垂直连接的连接部件,连接部件上设有多个用于调节两个金属支架连接距离的螺孔,另一个金属支架的中部靠下端设有与连接部件对应连接的安装件,安装件上设有一螺孔,安装件通过螺钉与连接部件连接。
工作原理:实用过程中,首先根据管材内直径确定两个金属支架的连接距离,从而确认安装件螺孔与连接部件对应的螺孔,通过螺钉将安装件的螺孔与连接部件的螺孔对应连接,吊环通过吊带与行车的吊钩连接,由行车通过吊带将管材起吊夹取装置吊起,装置通过杠杆原理和重力原理使金属支架尾部脚爪外伸并扣紧大口径管材,达到方便用行车搬运管材的目的。
有益效果:与现有技术相比,本实用新型提供的管材起吊夹取装置,具有如下优点:
1、提升工作效率;
2、装置可靠性强,安全系数高;
3、结构简单,操作容易;
4、经久耐用,可以长时间重复使用;
5、适用性强,能够夹取不同口径的管材。
附图说明
图1是本实用新型实施例的结构示意图;
图2是本实用新型实施例的其中一个金属支架的结构示意图,其中(a)是侧视图,(b)是主视图,(c)是(b)中的A视图;

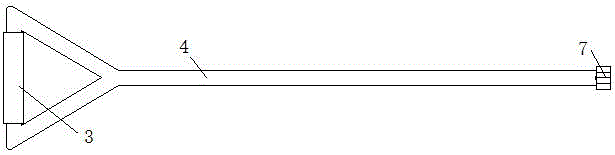

图3是本实用新型实施例的另外一个金属支架的结构示意图。
具体实施方式
下面结合附图和具体实施例,进一步阐明本实用新型。
如图1-3所示:管材起吊夹取装置,包括两个金属支架4,每个金属支架4的上端设有一个吊环,下端设有一个用于对管材8内壁产生摩擦力的外伸脚爪7,脚爪7与金属支架4垂直;吊环通过吊带2与行车的吊钩1连接;两个金属支架4通过连接部件6连接,其中一个金属支架4中部靠下端焊有与其垂直连接的、可调节两个金属支架4连接距离的连接部件6,另一个金属支架4的中部靠下端焊有与连接部件6对应连接的安装件,安装件上设有一螺孔;连接部件6上设有多个用于调节两个金属支架4连接距离的螺孔,安装件通过外六角螺钉5与连接部件6连接。
吊环为三角吊环,吊环一角与金属支架4上端焊接,该角的对边上套有用于减少摩擦的钢管3。
使用本装置时,先选取适当连接距离后,用外六角螺钉5将两个金属支架4连接,然后用吊带2将本装置吊起。本装置在自身重力作用下,拉紧吊带2,使两个金属支架4上端靠近、下端的脚爪7分开,脚爪7给管材8废品内表面一个压力,增加脚爪7与管材8内表面的摩擦力。从而达到用行车搬运管材8废品的目的。
以上仅是本实用新型的优选实施方式,应当指出,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理的前提下,还可以作出若干改进,这些改进也应视为本实用新型的保护范围。
