一种新型的流体加热装置的制作方法

本实用新型属于流体加热技术领域，尤其涉及一种新型的流体加热装置。

背景技术：

传统技术中，一般采用锅炉加热流体，并且多为电热管道直接加热方式；其缺点是电热管道传递到被加热流体的速度慢、热能损失大以及电热效率低。

技术实现要素：

本实用新型所要解决的技术问题在于提供一种新型的流体加热装置，旨在解决现有技术中的流体加热装置所存在的加热速度慢、热能损失大以及电热效率低的问题。

本实用新型是这样实现的，一种新型的流体加热装置，包括用于流通流体的流体管道，所述流体管道由耐高温的绝缘材料制造而成，所述流体管道具有通入流体的入口以及输出流体的出口；所述流体管道内嵌置有载体管道，所述载体管道包括由外至内依次包裹的第一绝缘层、钠米电热涂料层以及第二绝缘层，所述钠米电热涂料层具有正电极以及负电极，所述正电极以及负电极与外部交流电源连接。

进一步地，所述流体加热装置还包括将流体输送入所述流体管道的液压泵，所述液压泵与所述流体管道的入口连通。

进一步地，所述流体管道由导热良好的材料制造而成。

进一步地，所述载体管道的第一绝缘层以及第二绝缘层由导热良好的材料制造而成。

本实用新型与现有技术相比，有益效果在于：本实用新型的流体加热装置， 其流体管道内嵌置有载体管道，载体管道内部具有钠米电热涂料层，该钠米电热涂料层在通电工作时，能释放大量的辐射热能，同时钠米电热涂料层热阻小、热反射率高，又能将辐射热能转换成流体易于吸收的远红外热能，远红外热能以电磁波的形式辐射到流体管道内的流体，被流体快速吸收，而不被潮气吸收，从而热能急速传输到流体，流体的温度急速上升，并且，远红外热能对载体管道的第一绝缘层的直接作用，也急速地提高了第一绝缘层的温度，流体在流量压力的驱使下与第一绝缘层大面积地紧密接触，迅速地吸收第一绝缘层上的热量。

另一方面，钠米电热涂料层不仅是将吸收到的辐射热能转换成远红外热能传递，其自身也能变成远红外辐射热源，而且也因其表面温度提高，导致温度梯度增大，使被加热的流体的热能传导强度增强，吸热能力大大提高，从而实现流体的快速加热。相比于现有的电加热装置，本实用新型加热速度快、热能损失小、电热效率高。

附图说明

图1是本实用新型实施例提供的一种新型的流体加热装置的立体结构示意图。

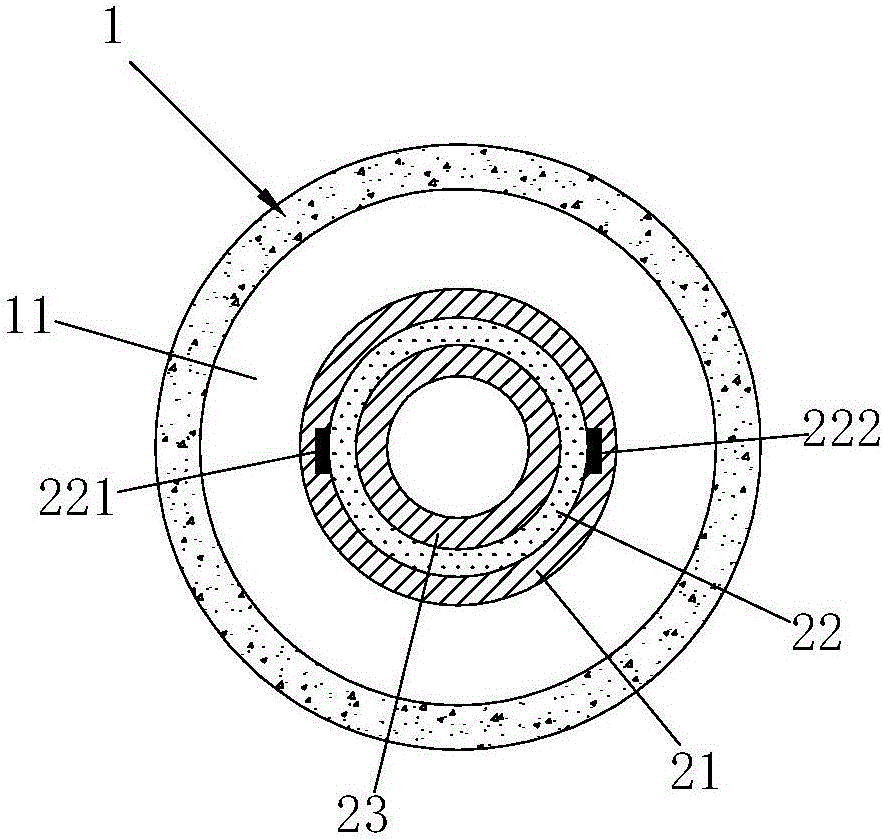

图2是图1所示流体加热装置的横截面示意图。

具体实施方式

为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1及图2所示，为本实用新型的一较佳实施例，一种新型的流体加热装置，包括用于流通流体的流体管道1，流体管道1由耐高温的绝缘材料制造而成，该流体管道1具有通入流体的入口11以及输出流体的出口12。流体管 道1内嵌置有载体管道2，载体管道2包括由外至内依次包裹的第一绝缘层21、钠米电热涂料层22以及第二绝缘层23，钠米电热涂料层22具有正电极221以及负电极222，正电极221以及负电极222与外部交流电源连接。在实际应用中，可采用导热良好的陶瓷或玻璃制作上述的流体管道1。

进一步地，上述流体加热装置还包括将流体输送入流体管道1的液压泵，液压泵与流体管道1的入口11连通。通过液压泵可以控制流体输入流体管道1时的流量以及流速，从而可控制流体被加热的速度以及温度。此外，可以看出，流体升温的速度与流体管道1的流体流量、流速成反比；与钠米电热涂料层22的功率密度、第一绝缘层21材料的导热速度成正比，所以可通过调整上述的参数来控制流体的升温速度。

本实施例加热流体的过程如下：

常温(5-25度)流体通过液压泵2以500-600毫升/min流速从入口11输入耐高温的绝缘流体管道1，流体管道1内嵌置有载体管道2，载体管道2内部具有钠米电热涂料层22，该钠米电热涂料层22在通电工作时，能释放大量的辐射热能，同时钠米电热涂料层22热阻小、热反射率高，又能将辐射热能转换成流体易于吸收的远红外热能，远红外热能以电磁波的形式辐射到流体管道1内的流体，被流体快速吸收，而不被潮气吸收，从而热能急速传输到流体，流体的温度急速上升，并且，远红外热能对载体管道1的第一绝缘层21的直接作用，也急速地提高了第一绝缘层21的温度，流体在流量压力的驱使下与第一绝缘层21大面积地紧密接触，迅速地吸收第一绝缘层21上的热量。

另一方面，钠米电热涂料层22不仅是将吸收到的辐射热能转换成远红外热能传递，其自身也能变成远红外辐射热源，而且也因其表面温度提高，导致温度梯度增大，使被加热的流体的热能传导强度增强，吸热能力大大提高，从而实现流体的快速加热，最后，被加热的流体从流体管道1的出口12输出。

可见本实施例的电加热装置加热速度快、热能损失小、电热效率高。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型， 凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
