新型非金属列管换热器的制作方法

本实用新型涉及一种非金属列管换热器。

背景技术：

目前，伴随着能源价格日益高涨，国家节能减排环保政策的执行，企业在高效能项目的投资中，无论是政策要求，还是企业经济效益上，都迫切需要一些节能、环保的新技术。

技术实现要素：

本实用新型的目的在于提供一种结构合理，工作性能好的新型非金属列管换热器。

本实用新型的技术解决方案是：

一种新型非金属列管换热器，包括壳体、换热管，其特征是：壳体包括蒸发段壳体、冷凝段壳体，在蒸发段壳体、冷凝段壳体之间设置对换热管进行固定的管板；所述换热管外缠绕金属翅片，换热管的两端呈自由端形式，换热管中间部位穿过管板上的定位孔，且每根换热管分别与管板上的一个定位孔配合；换热管与管板采用密封圈密封；蒸发段壳体、冷凝段壳体上分别设有热介质口、冷介质口。

所述密封圈的上方设置多密封圈施压的压环，压簧的上方设置将压环下压的收紧螺丝。每根换热管都是独立的密封单元。

本实用新型结构合理，设备安装方便、维修简单、阻力损失小，换热效率高。

附图说明

下面结合附图和实施例对本实用新型作进一步说明。

图1是本实用新型一个实施例的结构示意图。

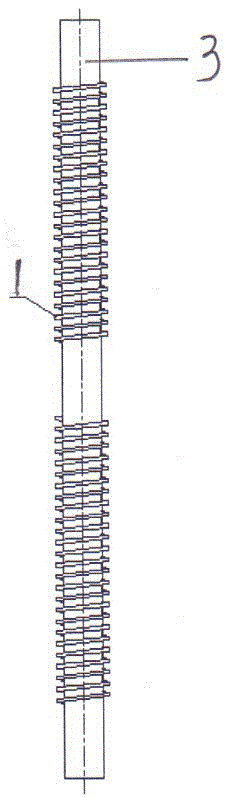

图2是换热管的结构示意图。

图3是换热管与管板密封结构示意图。

具体实施方式

一种新型非金属列管换热器，包括壳体、换热管3，壳体包括蒸发段壳体6、冷凝段壳体4，在蒸发段壳体、冷凝段壳体之间设置对换热管进行固定的管板5；所述换热管外缠绕金属翅片1，换热管的两端呈自由端形式，换热管中间部位穿过管板上的定位孔，且每根换热管分别与管板上的一个定位孔配合；换热管与管板采用密封圈2密封；蒸发段壳体、冷凝段壳体上分别设有热介质口、冷介质口9、10。

所述密封圈的上方设置多密封圈施压的压环7，压簧的上方设置将压环下压的收紧螺丝8。

管板将换热器分为蒸发段和冷凝段，有效避免冷、热流体的串流，每根换热管都是相对独立的密封单元，冷、热流体均在管外流动。外壳在蒸发段和冷凝段分别设有进出口，进口设有防冲板，减少对换热管的冲击性。各换热管外均匀缠绕金属翅片，强化传热，增加换热面积。换热管与管板采用单独的密封圈密封，使换热管可轴向移动，以减少受热时由于膨胀系数的不同而引起的应力。

换热管材质有：石墨、碳化硅、PP、PE、聚四氟乙烯等多种非金属材料。
