一种汽车离合器面片清洗烘干装置的制作方法

本实用新型涉及汽车离合器面片设备技术领域，具体指一种汽车离合器面片清洗烘干装置。

背景技术：

随着我国汽车工业的不断发展，汽车企业对汽车离合器面片的要求也越来越高，目前国内企业大多采用浸胶法和贴胶法两种方法生产缠绕式汽车离合器面片，汽车离合器面片的形状为环形，且为了保证汽车离合器面片的厚度、平行度和平面度等要求需要对其进行平面磨和钻孔等加工，加工后的汽车离合器面片表面灰尘较多，这就使得汽车离合器面片在生产过程中需要清洗，而目前常规做法是人工进行双面清洗，然后再在依次放到烘干设备上烘干，费时费力，生产效率不高。

技术实现要素：

本实用新型的目的是针对现有的技术存在上述问题，提供一种汽车离合器面片清洗烘干装置，能够实现对汽车离合器面片快速有效的清洗和烘干，非常高效。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种汽车离合器面片清洗烘干装置，包括机架、悬挂链输送机、清洗装置和烘干装置，所述悬挂链输送机上设有离合器面片的悬挂构，所述悬挂链输送机设在所述机架上方，所述清洗装置包括转动滚刷、驱动电机和高压水喷头，所述转动滚刷设在所述机架上，并与所述驱动电机连接，所述高压水喷头设在所述机架两边的挡水板上，所述烘干装置包括风机和PTC加热板，所述风机和PTC加热板依次设在所述清洗装置后部的机架的护板上。

进一步的，所述机架上设有下水口，并与机架下方的集水箱相连，所述集水箱与高压水喷头连接，实现了循环水利用，环保节约。

进一步的，还设有刮水辊，所述刮水辊设在所述清洗装置的输出端后部，所述刮水辊上设有吸水布层，用以对离合器面片进行刮水清理。

进一步的，所述转动刷辊相邻刷辊刷毛前端的间距小于汽车离合器面片的厚度。

进一步的，还设有移动装置包括斜拉板、旋转板和万向轮，所述旋转板与所述机架的底座铰接，所述旋转板与所述机架之间还设有斜拉板，所述旋转板和斜拉板与所述机架的底座通过销轴连接，所述旋转板下还设有万向轮，使得移动更加便捷。

进一步的，所述机架上的挡水板和护板均为透明材料构成，便于观察清洗烘干情况。

与现有技术相比，本实用新型的有益效果为：

本实用新型提供了一种汽车离合器面片清洗烘干装置，通过悬挂链输送机上设有离合器面片的悬挂构，悬挂链输送机设在机架上方，清洗装置包括转动滚刷、驱动电机和高压水喷头，转动滚刷设在机架上，并与驱动电机连接，高压水喷头设在机架两边的挡水板上，烘干装置包括风机和PTC加热板，风机和PTC加热板依次设在清洗装置后部的机架的护板上，实现对汽车离合器面片快速有效的清洗和烘干，非常高效，清洗和烘干的效果好，提高了生产效率，省时省力，适合广泛推广。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的结构示意图；

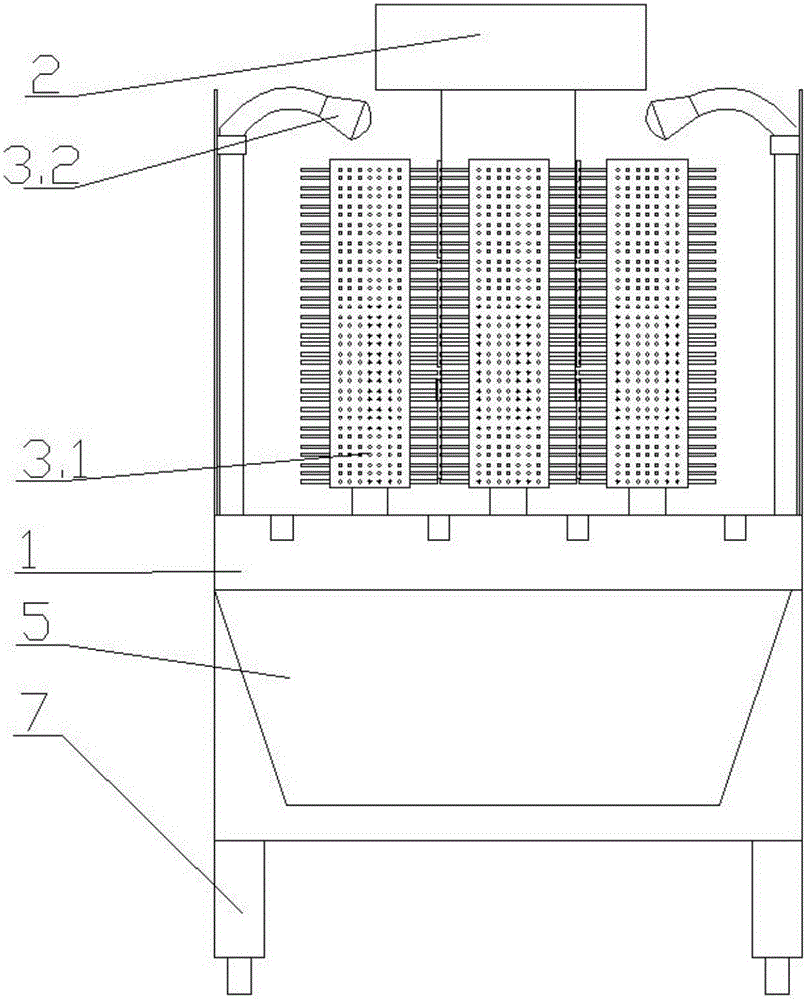

图2为本实用新型的左视图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

结合附图1 和2，为实现以上目的，本实用新型通过以下技术方案予以实现：一种汽车离合器面片清洗烘干装置，包括机架1、悬挂链输送机2、清洗装置3和烘干装置4，所述悬挂链输送机2上设有离合器面片的悬挂构，所述悬挂链输送机2设在所述机架1上方，所述清洗装置3包括转动滚刷3.1、驱动电机和高压水喷头3.2，所述转动滚刷3.1设在所述机架1上，并与所述驱动电机连接，所述高压水喷头3.2设在所述机架1两边的挡水板上，所述烘干装置4包括风机4.1和PTC加热板4.2，所述风机4.1和PTC加热板4.2依次设在所述清洗装置3后部的机架护板上。

优选的，所述机架1上设有下水口，并与机架1下方的集水箱5相连，所述集水箱5与高压水喷头3.2连接；还设有刮水辊6，所述刮水辊6设在所述清洗装置3的输出端后部，所述刮水辊6上设有吸水布层；所述转动刷辊3.1相邻刷辊刷毛前端的间距小于汽车离合器面片的厚度；还设有移动装置7包括斜拉板7.1、旋转板7.2和万向轮7.3，所述旋转板7.2与所述机架1的底座铰接，所述旋转板7.2与所述机架1之间还设有斜拉板7.1，所述旋转板7.2和斜拉板7.1与所述机架1的底座通过销轴连接，所述旋转板7.2下还设有万向轮7.3；所述机架1上的挡水板和护板均为透明材料构成。

综上，本实用新型提供了一种汽车离合器面片清洗烘干装置，通过悬挂链输送机上设有离合器面片的悬挂构，悬挂链输送机设在机架上方，清洗装置包括转动滚刷、驱动电机和高压水喷头，转动滚刷设在机架上，并与驱动电机连接，高压水喷头设在机架两边的挡水板上，烘干装置包括风机和PTC加热板，风机和PTC加热板依次设在清洗装置后部的机架的护板上，实现对汽车离合器面片快速有效的清洗和烘干，非常高效，清洗和烘干的效果好，提高了生产效率，省时省力，适合广泛推广。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
