一种RNA酶去除装置的制作方法

本实用新型属于生物学设备领域，具体涉及一种RNA酶去除装置。

背景技术：

RNA酶具有较强的生物学活性，它存在于各种环境中，很难去除，很容易使RNA降解。人和动物的唾液、汗液中也含有大量的 RNA 酶，在RNA生物实验中所用的器具（吸头、离心管、冻存管等）很容易受到RNA酶污染。

目前RNA酶去除的方法有高温高压环境去除和RNA酶清除剂去除。高温高压环境去除器具上的RNA酶时，会损伤塑料制器具，也会缩短玻璃制器具的使用寿命；RNA酶清除剂去除RNA酶操作繁琐，长时间浸泡在RNA酶清除液后，还要彻底清洗晾干，这些均要人为操作完成，效率低，而且没有杀菌功能。

技术实现要素：

为解决以上技术存在的问题，本实用新型提供一种RNA酶去除装置，结构简单，去除效果好、效率高，不需人为直接对器具进行处理。

其技术方案为：

一种RNA酶去除装置，包括支架、箱体、箱盖、RNA酶清除剂稀释箱、环形浸泡槽、转轴、减速电机、置物架、连接架和出液管，所述箱体下方由支架连接支撑，箱体上设置有箱盖，箱体内设置有环形浸泡槽，环形浸泡槽内设置有置物架，置物架通过连接架连接着转轴，转轴设置在环形浸泡槽中间，转轴下端穿过箱体底部与减速电机连接，环形浸泡槽下端设置有出液管，环形浸泡槽侧面连接着RNA酶清除剂稀释箱。

进一步，所述RNA酶清除剂稀释箱包括RNA酶清除剂稀释箱体、RNA酶清除剂储存罐、进水口和送液管，RNA酶清除剂稀释箱体上设置有进水口，RNA酶清除剂稀释箱体上方设置有RNA酶清除剂储存罐，RNA酶清除剂稀释箱体通过送液管与环形浸泡槽连接。

进一步，所述置物架包括吸头架、管类架、托架和连接环，所述连接架连接着连接环，连接环上设置有多个托架，每个托架上均设置有吸头架和管类架。

进一步，所述环形浸泡槽下方设置有水管，水管上设置有多个喷头，喷头设置在环形浸泡槽内。

进一步，所述箱体内设置有杀菌器，杀菌器连接着控制器。

进一步，所述箱体上设置有观察窗。

进一步，所述箱盖上设置有把手。

预先在RNA酶清除剂稀释箱体内配备RNA酶清除剂稀释液。将待去除RNA酶的吸头、离心管、冻存管等倒扣在置物架的吸头架和管类架内，再将RNA酶清除剂稀释液通入环形浸泡槽内，并将吸头架和管类架内的器具完全浸没。待RNA酶清除之后，将RNA酶清除剂稀释液从出液管排出。打开环形浸泡槽内的喷头，同时减速电机工作，带动置物架在环形浸泡槽内旋转，喷头内喷出的水能全面清洗干净器具上的残留物。清洗干净后，关闭喷头，器具上的水通过离心力被甩下，快速干燥。干燥后，打开控制器，杀菌器工作，对器具进行消毒杀菌。以上步骤可通过观察窗观察，视情况操作。完成RNA酶去除后，打开箱盖取出器具即可。

本实用新型的有益效果：

本实用新型结构简单、操作方便，RNA酶去除效果好、效率高；RNA酶去除过程不会对器具造成影响，具有杀菌功能。

附图说明

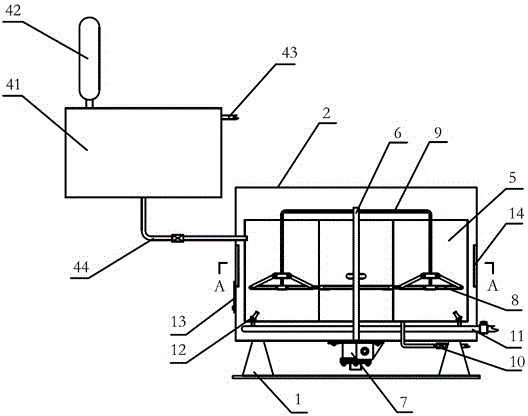

图1为RNA酶去除装置结构示意图；

图2为RNA酶去除装置细节示意图；

图3为图2的A-A面的剖视图；

其中，1-支架，2-箱体，3-箱盖，4- RNA酶清除剂稀释箱，41-RNA酶清除剂稀释箱体，42- RNA酶清除剂储存罐，43-进水口，44-送液管，5-环形浸泡槽，6-转轴，7-减速电机，8-置物架，81-吸头架，82-管类架，83-托架，84-连接环，9-连接架，10-出液管，11-水管，12-喷头，13-控制器，14-杀菌器，15-观察窗，16-把手。

具体实施方式

如图1-图3所示，一种RNA酶去除装置，包括支架1、箱体2、箱盖3、RNA酶清除剂稀释箱4、环形浸泡槽5、转轴6、减速电机7、置物架8、连接架9和出液管10，所述箱体2下方由支架1连接支撑，箱体2上设置有箱盖3，箱体2内设置有环形浸泡槽5，环形浸泡槽5内设置有置物架8，置物架8通过连接架9连接着转轴6，转轴6设置在环形浸泡槽5中间，转轴6下端穿过箱体2底部与减速电机7连接，环形浸泡槽5下端设置有出液管10，环形浸泡槽5侧面连接着RNA酶清除剂稀释箱4。

所述RNA酶清除剂稀释箱4包括RNA酶清除剂稀释箱体41、RNA酶清除剂储存罐42、进水口43和送液管44，RNA酶清除剂稀释箱体41上设置有进水口43，RNA酶清除剂稀释箱体41上方设置有RNA酶清除剂储存罐42，RNA酶清除剂稀释箱体41通过送液管44与环形浸泡槽5连接。

所述置物架8包括吸头架81、管类架82、托架83和连接环84，所述连接架9连接着连接环84，连接环84上设置有多个托架83，每个托架83上均设置有吸头架81和管类架82。

所述环形浸泡槽5下方设置有水管11，水管11上设置有多个喷头12，喷头12设置在环形浸泡槽5内。

所述箱体2内设置有杀菌器14，杀菌器14连接着控制器13。

所述箱体2上设置有观察窗15。

所述箱盖3上设置有把手16。
