一种用于五金制品的表面油漆快速烘干设备的制作方法

本实用新型涉及五金制品技术领域，具体涉及一种用于五金制品的表面油漆快速烘干设备。

背景技术：

五金：传统的五金制品，也称“小五金”。指金、银、铜、铁、锡五种金属。经人工加工可以制成刀、剑等艺术品或金属器件。现代社会的五金更为广泛，例如五金工具、五金零部件、日用五金、建筑五金以及安防用品等。小五金产品大都不是最终消费品。

在五金制品的生产企业，由于易锈蚀的金属例如铁类制品较多，因此为了防止产品锈蚀，以及为了产品整体外观的需要，必须在金属制品外喷上油漆。喷上的油漆，由于还含有溶剂、水分等，所以需要将喷上漆的金属制品静置一段时间，让漆料中的溶剂、水分等挥发出去，才能进入下一步骤，油漆的干燥时间较长，且油漆在干燥时油漆分子会蒸发到空气中，对空气造成严重的危害，同时对操作工人的身体也会造成影响。

技术实现要素：

本实用新型的目的在于提供一种用于五金制品的表面油漆快速烘干设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种用于五金制品的表面油漆快速烘干设备，包括传送带和罩体，所述传送带穿过罩体设置，罩体内部设有热风布置装置，热风布置装置通过进风管与热风发生装置相连接，热风布置装置包括若干横向管和若干竖向管，横向管和竖向管交叉设置，横向管和竖向管上布置有出风孔；所述罩体下部设有烘干灯组；所述罩体的内顶部设有引风管，引风管上布置有若干引风嘴，引风管通过出风管与位于罩体上方的气体处理装置相连通，气体处理装置包括处理箱体，处理箱体内设有隔板，隔板顶端与处理箱体顶部留有间隙，且隔板与处理箱体的左侧之间设有吸附水，隔板右侧设有过滤网，过滤网右侧设有吸附层。

作为本实用新型进一步的方案：所述罩体上开设有供传送带进出的通孔。

作为本实用新型再进一步的方案：所述热风布置装置位于传送带上方。

作为本实用新型再进一步的方案：所述烘干灯组由若干个红外线灯组成。

作为本实用新型再进一步的方案：所述出风管上设有引风机。

作为本实用新型再进一步的方案：所述出风管伸入到吸附水的内部。

本实用新型的有益效果是热风从热风布置装置上的出风孔均匀冒出，对五金制品表面的油漆进行干燥处理；气体处理装置使得排出的气体中油漆含量得到极大降低，有效保护了现场工人的身体健康。本实用新型具有结构设计合理、操作简单方便和烘干效果好等优点，具有一定的推广应用价值。

附图说明

图1为本实用新型的结构示意图；

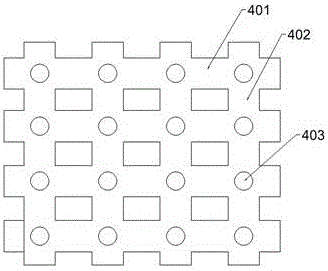

图2为本实用新型热风布置装置的结构示意图。

图中：1-传送带、2-罩体、3-通孔、4-热风布置装置、5-引风嘴、6-引风管、7-出风管、8-引风机、9-处理箱体、10-吸附水、11-隔板、12-过滤网、13-吸附层、14-进风管、15-热风发生装置、16-烘干灯组、401-横向管、402-竖向管、403-出风孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1和图2，本实用新型实施例中，一种用于五金制品的表面油漆快速烘干设备，包括传送带1和罩体2，所述传送带1穿过罩体2设置，罩体2内部设有热风布置装置4，热风布置装置4通过进风管14与热风发生装置15相连接，热风布置装置4包括若干横向管401和若干竖向管402，横向管401和竖向管402交叉设置，横向管401和竖向管402上布置有出风孔403，热风发生装置15产生热风，热风通过进风管14进入到热风布置装置4内，热风再从热风布置装置4上的出风孔403均匀冒出，对五金制品表面的油漆进行干燥处理；

所述罩体2下部设有烘干灯组16，烘干灯组16工作产生热量，对五金制品的下表面进行烘干作业；

所述罩体2的内顶部设有引风管6，引风管6上布置有若干引风嘴5，引风管6通过出风管7与位于罩体2上方的气体处理装置相连通，出风管7上设有引风机8，气体处理装置包括处理箱体9，处理箱体9内设有隔板11，隔板11顶端与处理箱体9顶部留有间隙，且隔板11与处理箱体9的左侧之间设有吸附水10，隔板11右侧设有过滤网12，过滤网12右侧设有吸附层13，引风机8工作，将蒸发的油漆通过引风嘴5吸入到处理箱体9内，空气中的油漆首先被吸附水10进行吸附处理，随后被过滤网12进行过滤，最后被吸附层13进行吸附处理，使得排出的气体中油漆含量得到极大降低，有效保护了现场工人的身体健康。

所述罩体2上开设有供传送带1进出的通孔3。

所述热风布置装置4位于传送带1上方。

所述烘干灯组16由若干个红外线灯组成。

所述出风管7伸入到吸附水10的内部。

本实用新型的工作过程是：将五金制品放置到传送带1上，热风发生装置15产生热风，热风通过进风管14进入到热风布置装置4内，热风再从热风布置装置4上的出风孔403均匀冒出，对五金制品表面的油漆进行干燥处理；烘干灯组16工作产生热量，对五金制品的下表面进行烘干作业；引风机8工作，将蒸发的油漆通过引风嘴5吸入到处理箱体9内，空气中的油漆首先被吸附水10进行吸附处理，随后被过滤网12进行过滤，最后被吸附层13进行吸附处理，使得排出的气体中油漆含量得到极大降低，有效保护了现场工人的身体健康。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
