一种可调节的发电机试验联接装置的制作方法

本实用新型涉及一种航空专用发电机的修理设备，尤其涉及一种可调节的发电机试验联接装置。

背景技术：

在飞机供电系统中，发电机占着举足轻重的位置，因此对发电机的维护和修理也是十分重要的。现有的发电机在出现故障需要测试维修时，通常是通过联接工装将试验台和发电机连接，在使用过程中一种发电机就需要一种联接装置相对应，同一个联接装置不具有通用性，同时，现有的联接装置损坏后只能整体报废，不具有可修复性，增加了设备的使用成本。

技术实现要素：

本实用新型实施例所要解决的技术问题在于，针对联接装置不具有通用性，且损坏后只能整体报废，使用成本高的问题，提出了一种可调节的发电机试验联接装置。

为了解决上述技术问题，本实用新型实施例提供了一种可调节的发电机试验联接装置，该可调节的发电机试验联接装置包括：十字头螺栓，其螺栓杆上设置有梯形螺纹；连接套，套设于十字头螺栓上，其上设置有卡位部；钢带，其一端上设置有头部锁紧机构，头部锁紧机构缠于连接套上，与连接套连接，钢带远离头部锁紧机构的一端上设置有与卡位部匹配的螺纹槽；V型紧固块，设置有多个，设置于钢带上，与钢带可拆卸连接。

其中，螺栓杆远离十字头螺栓的螺栓头的一端上设置有轴用卡圈。

其中，连接套上开设有通孔，连接套通过通孔套设于十字头螺栓上。

其中，头部锁紧机构对应连接套上卡位部的地方为镂空结构。

其中，V型紧固块通过连接件与钢带连接。

其中，连接件的两侧面均设置有卡合部，连接件分别通过两个卡合部与钢带和V型紧固块可拆卸连接。

实施本实用新型实施例，具有如下有益效果：本实用新型的可调节的发电机试验联接装置通用性强，适用于多种型号的发电机，可一人独立操作，装置中各组件可单独更换，降低了设备成本。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是本实用新型提供的可调节的发电机试验联接装置的侧视结构示意图；

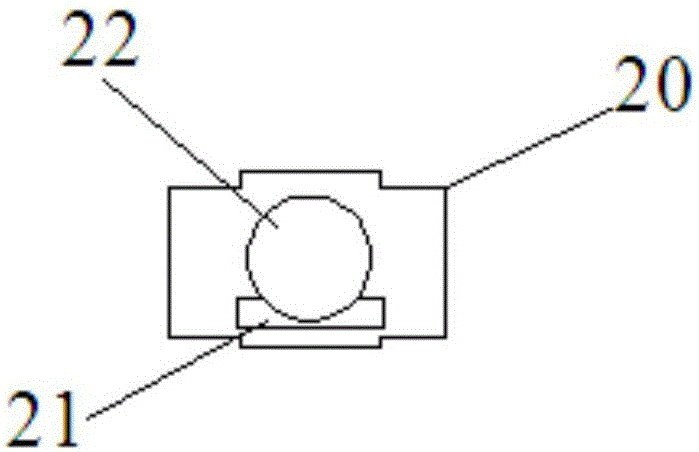

图2是图1中的连接套的放大结构示意图；

图3是图1中的钢带的放大结构示意图；

图4是图1中的连接件的放大结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了一种可调节的发电机试验联接装置，请参见图1、图2、图3以及图4，图1是本实用新型提供的可调节的发电机试验联接装置的侧视结构示意图；图2是图1中的连接套的放大结构示意图；图3是图1中的钢带的放大结构示意图；图4是图1中的连接件的放大结构示意图。该可调节的发电机试验联接装置包括：螺栓10、螺栓杆11、螺栓头12、螺纹13、轴用卡圈14、连接套20、卡位部21、通孔22、钢带30、头部锁紧机构31、螺纹槽32、V型紧固块40、连接件41以及卡合部42。

十字头螺栓10的螺栓杆11上设置有梯形螺纹13。螺栓杆11远离十字头螺栓10的螺栓头12的一端上设置有轴用卡圈14。

连接套20上开设有通孔22，连接套20通过通孔22套设于十字头螺栓10上，其上设置有卡位部21。

钢带30的一端上设置有头部锁紧机构31，头部锁紧机构31缠于连接套20上，与连接套20连接，头部锁紧机构31对应连接套20上卡位部21的地方为镂空结构。钢带30远离头部锁紧机构31的一端上设置有与卡位部21匹配的螺纹槽32。

V型紧固块40设置有多个，设置于钢带30的内侧面上，通过连接件41与钢带30连接。连接件41的两侧面均设置有卡合部42，连接件41分别通过两个卡合部42与钢带30和V型紧固块40可拆卸连接。

该可调节的发电机试验联接装置的实现过程为：根据发电机输入端法兰盘的直径调节V型紧固块40的个数，从而达到与发电机的法兰盘接触紧密的效果。然后将钢带30远离头部锁紧机构31的一端端末穿过连接套20，通过十字头解刀拧动十字头螺栓10，十字头螺栓10在连接套20内转动，由于连接套20内无螺纹使得十字头螺栓10在连接套20内没有位移，但十字头螺栓10的梯形螺纹13与钢带30的末端啮合，在十字头螺栓10的转动下，钢带30发生收缩，钢带30直径变小使每个V型紧固块40受力达到紧固法兰盘的作用，同时V型紧固块40的V型部位也对发电机的轴向有压力，从而促使发电机与试验台连接更加紧固。

实施本实用新型实施例，具有如下有益效果：本实用新型的可调节的发电机试验联接装置通用性强，适用于多种型号的发电机，可一人独立操作，装置中各组件可单独更换，降低了设备成本。
