一种新型自动安瓿折断装置及方法与流程

本发明属于医学技术领域，具体涉及一种新型自动安瓿折断装置及方法。

背景技术：

在临床工作中，每日需折断大量安瓿以便抽取药液，完成患者的治疗工作。目前大量药液采用安瓿封装，安瓿折断不仅增加了临床护理工作量，造成手疲劳，同时也增加了医务人员发生锐器伤的危险，在安瓿折断的过程中亦容易产生微粒造成药液污染。

技术实现要素：

为了解决现有技术存在的不足，防止医务人员被安瓿划伤、微粒产生、药液污染，减轻护理工作量，提高工作效率，本发明提供一种新型自动安瓿折断装置及方法，该装置具备方便省力、节时高效、减少药液污染、防止手损伤等优点。

其技术方案为

一种新型自动安瓿折断装置，包括伸缩弹簧1、第一安瓿固定夹2、伸缩环3、锐器收集盒4、手柄5、安瓿底座6、药液抽吸装置14，所述第一安瓿固定夹2通过伸缩弹簧1连接于第一后板15，所述第一后板15后设有第二按钮8，两旁支柱16为一伸缩结构，锐器收集盒4左面下方为锐器出口门11，锐器收集盒4前为药液抽吸装置14，药液抽吸装置14的第二安瓿固定夹12垂直下方为安瓿底座6，手柄5的水平线前为第一按钮7，第一按钮7前方设有消毒棉球夹13。

优选地，所述药液抽吸装置包括：转动环9，转动轴10，第二安瓿固定夹12，连接板18，固定器19，支撑板20，第二后板21，所述转动环9置于第二安瓿固定夹12与支撑板20之间，第二后板21后设有连接板18，药液抽吸装置14可通过连接板18与固定器19连接于安瓿折断装置上。

进一步，所述锐器收集盒4为可伸缩结构。

进一步优选，消毒棉球夹13为五个夹子23等间距同安瓿底座6间距连接于夹杆22上，夹杆22两端通过固定于折断装置上的线轮17连接，线轮17为一中空柱形结构，起支撑放置消毒棉球夹13的作用。

一种本发明所述新型自动安瓿折断装置的操作方法，包括以下步骤：将五支经砂轮处理后的同规格安瓿置于安瓿底座6与第二安瓿固定夹12中，转动转动轴10使第二安瓿固定夹12夹紧安瓿体，调节伸缩环3将第一安瓿固定夹2置于安瓿头中下部，拉起有消毒棉球的消毒棉球夹13消毒安瓿折断处，按下第二按钮8使伸缩弹簧1瞬间收缩以折断安瓿，安瓿头顺势掉入锐器收集盒4，取下药液抽吸装置14以便药液抽取，抽取完毕后将之放回原处，按下第一按钮7，握住手柄5往上翻，使空安瓿瓶位于锐器收集盒4上方，再转动转动轴10使第二安瓿固定夹12松开，空安瓿瓶顺势掉入锐器收集盒4，往左拉开锐器出口门11将所有折断安瓿倒入锐器盒集中处理。

本发明的有益效果：

本发明的新型自动安瓿折断装置可以防止医务人员被安瓿划伤、微粒产生、药液污染，减轻护理工作量，提高工作效率。该装置具有方便省力、节时高效、减少药液污染、防止手损伤等优点，适合推广应用。

附图说明

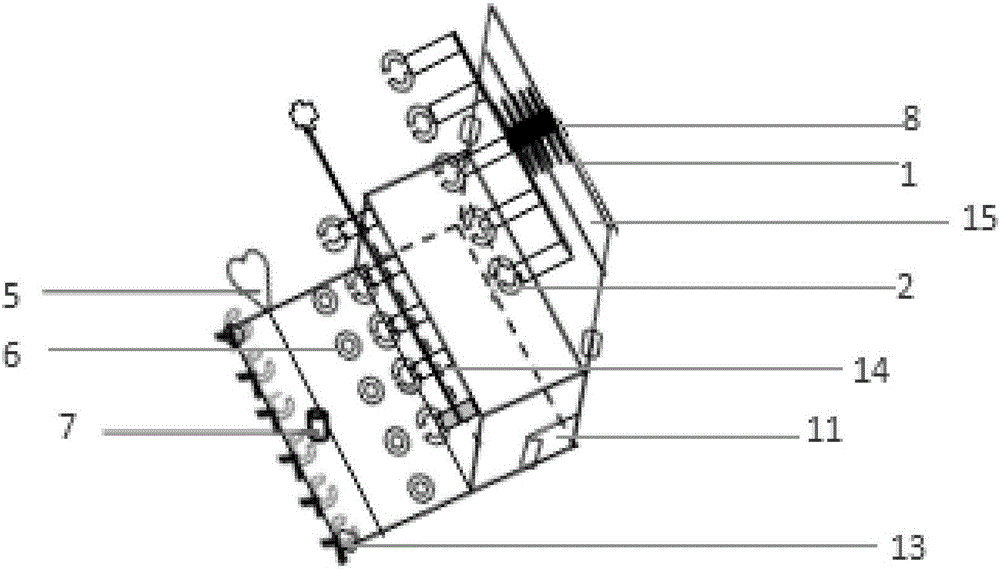

图1是新型自动安瓿折断装置的正面结构示意图；

图2是新型自动安瓿折断装置的侧面结构示意图；

图3是药液抽吸装置的结构示意图；

图4是消毒棉球夹的结构示意图。

具体实施方式

下面结合附图与具体实施方式对本发明作进一步详细地说明。

参照图1-图2，一种新型自动安瓿折断装置，伸缩弹簧1、第一安瓿固定夹2、伸缩环3、锐器收集盒4、手柄5、安瓿底座6、药液抽吸装置14，所述第一安瓿固定夹2通过伸缩弹簧1连接于第一后板15，所述第一后板15后设有第二按钮8，两旁支柱16为一伸缩结构，锐器收集盒4左面下方为锐器出口门11，锐器收集盒4前为药液抽吸装置14，药液抽吸装置14的第二安瓿固定夹12垂直下方为安瓿底座6，手柄5的水平线前为第一按钮7，第一按钮7前方设有消毒棉球夹13。

如图3所示，所述药液抽吸装置包括转动环9，转动轴10，第二安瓿固定夹12，连接板18，固定器19，支撑板20，第二后板21，所述转动环9置于第二安瓿固定夹12与支撑板20之间，第二后板21后设有连接板18，药液抽吸装置14可通过连接板18与固定器19连接于安瓿折断装置上。

进一步，所述锐器收集盒4为可伸缩结构。能适应不同规格安瓿的高度。

进一步优选，消毒棉球夹13为五个夹子23等间距同安瓿底座6间距连接于夹杆22上，夹杆22两端通过固定于折断装置上的线轮17连接，线轮17为一中空柱形结构，起支撑放置消毒棉球夹13的作用。

一种本发明所述新型自动安瓿折断装置的操作方法，包括以下步骤：将五支经砂轮处理后的同规格安瓿置于安瓿底座6与第二安瓿固定夹12中，转动转动轴10使第二安瓿固定夹12夹紧安瓿体，调节伸缩环3将第一安瓿固定夹2置于安瓿头中下部，拉起有消毒棉球的消毒棉球夹13消毒安瓿折断处，按下第二按钮8使伸缩弹簧1瞬间收缩以折断安瓿，安瓿头顺势掉入锐器收集盒4，取下药液抽吸装置14以便药液抽取，抽取完毕后将之放回原处，按下第一按钮7，握住手柄5往上翻，使空安瓿瓶位于锐器收集盒4上方，再转动转动轴10使第二安瓿固定夹12松开，空安瓿瓶顺势掉入锐器收集盒4，往左拉开锐器出口门11将所有折断安瓿倒入锐器盒集中处理。

以上所述，仅为本发明较佳的具体实施方式，本发明的保护范围不限于此，任何熟悉本技术领域的技术人员在本发明披露的技术范围内，可显而易见地得到的技术方案的简单变化或等效替换均落入本发明的保护范围内。
