一种电子设备的电路板漏电检测装置的制作方法

本实用新型涉及一种检测装置，特别涉及一种电子设备的电路板漏电检测装置，属于安全防护领域。

背景技术：

随着时代的进步，社会的发展，人类进入了信息化社会，当代人类，早已习惯使用电力，越来越多的产品以电力为动力运行，但是电一旦发生泄漏，后果不可想象，相应的人们发明了各种漏电检测仪器，现在的漏电检测装置还有许多不足之处，还有待提高。

技术实现要素：

本实用新型要解决的技术问题是克服检测漏电装置对微小电流检测不灵敏的缺陷，提供一种检测方法简单，可以检测微小电流，使用寿命长的漏电检测装置。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型公开一种电子设备的电路板漏电检测装置，包括外壳和所述外壳内部的检测设备，所述检测设备包括检测线路，所述检测线路上设有继电器，所述继电器与放大电路连接，所述放大电路与电流保护模块连接，所述电流保护模块包括限流电阻和滤波电容器，所述检测线路与电流表串联连接，所述电流表与显示屏电性连接，所述显示屏设于所述外壳上，所述电流表与蜂鸣器连接。

作为本实用新型的一种优选技术方案，所述外壳上设有引线，所述引线的一端穿过所述外壳与所述检测线路连接。

作为本实用新型的一种优选技术方案，所述继电器包括触点，触点为动合型触点。

作为本实用新型的一种优选技术方案，所述引线远离所述外壳的一端与连接头连接，所述连接头与检测头可拆卸连接。

作为本实用新型的一种优选技术方案，所述检测头上设有所述连接头，所述检测头包括电流钳和检测针，检测针上设有小磁铁。

作为本实用新型的一种优选技术方案，所述继电器与开关电性连接，所述开关设于所述外壳上。

与现有技术相比本实用新型所达到的有益效果是：本实用新型使用时安全可靠，操作简单，可以检测微小的电流，反应灵敏，一旦发生漏电情况，就会发出蜂鸣报警，设置的引线与连接头连接，连接头方便使用者根据所要检测部位的不同，更换不同的检测头，通过检测设备中的检测线路检测漏电情况检测，线路中设置的继电器可以检测微小的电流，通过继电器中的触点决定是否形成通路，一旦有电流发生，将通过放大电路将电流值放大，检测线路中设置的电流保护模块防止因电流过大，将检测装置烧毁，可以有效延长检测装置的使用寿命，本实用新型通过先连接线路，后打开开关的步骤，所以保证使用者的绝对安全。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型检测装置的结构示意图；

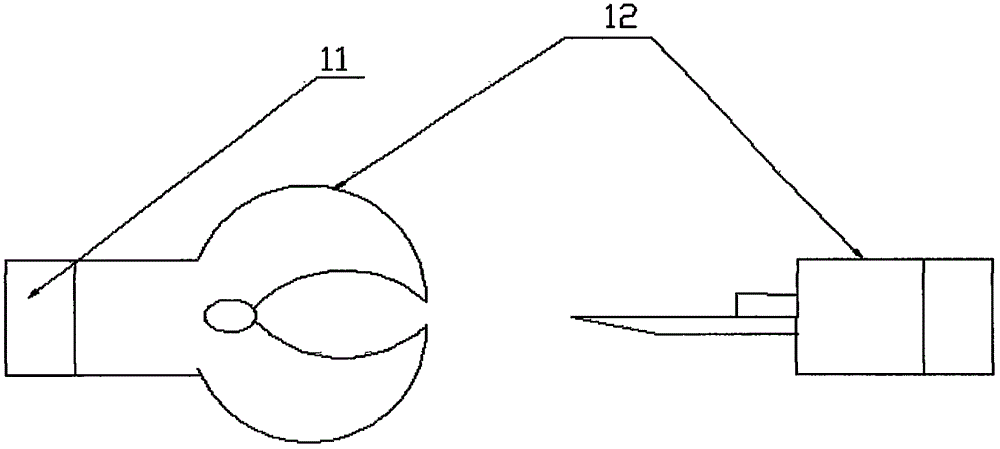

图2是本实用新型连接头示意图；

图3是本实用新型检测电路图；

图中标号：1、外壳；2、检测设备；3、检测线路；4、继电器；5、放大电路；6、电流保护模块；7、电流表；8、显示屏；9、蜂鸣器；10、引线；11、连接头；12、检测头；13、开关。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-3所示，本实用新型公开一种电子设备的电路板漏电检测装置，包括外壳1和外壳1内部的检测设备2，检测设备2包括检测线路3，检测线路3上设有继电器4，继电器4与放大电路5连接，放大电路5与电流保护模块6连接，电流保护模块6包括限流电阻和滤波电容器，检测线路3与电流表7串联连接，电流表7与显示屏8电性连接，显示屏8设于外壳1上，电流表7与蜂鸣器9连接。

进一步的，外壳1上设有引线10，引线10的一端穿过外壳1与检测线路3连接。继电器4包括触点，触点为动合型触点。引线10远离外壳1的一端与连接头11连接，连接头11与检测头12可拆卸连接。检测头12上设有连接头11，检测头12包括电流钳和检测针，检测针上设有小磁铁。继电器4与开关13电性连接，开关13设于外壳1上。

使用时，将检测装置的两根电流钳直接夹在待检测线路上，电流钳的上部设置有连接头11，电流钳通过连接头11和引线10活动连接，当检测电路时，将检测装置的开关13打开，开关闸关闭，检测线路3处于通电未运作状态，选择适合大小的电流钳分别夹住怀疑漏电的线路，检测装置的引线10处的检测头12可以连接检测针头，检测针头的一侧设置有吸铁石，可以固定住细小的检测点，连接完成后，打开外壳1上的开关，检测装置内的检测设备2开始工作，当检测出存在漏电情况，电流会通过检测设备2的检测线路3，检测线路3中设置的继电器4有电流通过，继电器4中有触点，有电流通过时，触点闭合，无电流通过时，触点断开，当触点闭合，通过继电器4的电流经过放大电路5，将电流放大，所以，该检测装置可以检测微小的电流，检测设备2中设置的电流保护模块6可以有效保护检测装置，当电流过大，超过一定数值时，电流保护模块6自动切开电路，实行断电，当电流处于正常值，超过规定电流值时，将会触动蜂鸣器9，使蜂鸣器9开始报警，检测线路3与电流表7连接，电流表7的数值通过检测装置外壳1上的显示屏8直接观察到，检测线路3中接有的储存电路可以对检测结果进行储存，方便数据的记录。

本实用新型使用时安全可靠，操作简单，可以检测微小的电流，反应灵敏，一旦发生漏电情况，就会发出蜂鸣报警，设置的引线10与连接头11连接，连接头11方便使用者根据所要检测部位的不同，更换不同的检测头12，通过检测设备2中的检测线路3检测漏电情况检测，线路中设置的继电器4可以检测微小的电流，通过继电器4中的触点决定是否形成通路，一旦有电流发生，将通过放大电路5将电流值放大，检测线路3中设置的电流保护模块6防止因电流过大，将检测装置烧毁，可以有效延长检测装置的使用寿命，本实用新型通过先连接线路，后打开开关13的步骤，所以保证使用者的绝对安全。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
