LEU测试老化工装及LEU测试老化方法与流程

本发明涉及铁路通信信号领域，特别涉及一种leu测试老化工装及leu测试老化方法。

背景技术：

点式应答器系统已广泛应用在国内ctcs系统、客运专线、调车防护系统及cbtc系统，其主要地面信号设备为地面电子单元(linesideelectronicunit，缩写leu)及应答器(含有源应答器及无源应答器)，其中leu与有源应答器之间的接口为c接口，leu通过c接口向有源应答器传输列车控制信息，但目前缺少专门用于在leu批量生产时和出厂之前，对其c接口输出信号进行测试的设备。

leu生产组装完毕之后需要进行整机测试，在供货之前还需要进行老化测试。

整机测试时leu需要连接一台电脑和一台有源应答器，同时还需要一台btm(balisetransmissionmodule，应答器传输单元)进行报文的读取。每测试一台leu就需要进行一次与电脑和有源应答器的重新连接操作，以及重新进行电脑与leu主机的通讯连接操作。

老化测试通常是一次老化测试一台leu，效率低下；且在老化时间结束后，需要人工换下已完成老化的leu，再换上未老化的leu，操作繁琐，易出错。

leu整机测试流程是将待测的一台leu与电脑、有源应答器连接起来，然后系统通电，将leu与电脑进行数据通讯，另外将btm天线放置在应答器上方进行报文读取。缺陷在于每测试一台leu，就需要进行一次设备的搭建工作，工作量非常巨大。

对于leu老化测试，则是需要将每一台leu都连接一台有源应答器，并且需要与leu及有源应答器数量相同的btm来读取应答器报文，或者将btm天线依次移动到每一台有源应答器上方进行报文读取。缺陷在于所需的设备(有源应答器和btm)数量非常巨大，非常占用空间，并且设备搭建和移动btm的工作量也会非常大，所以每次同时进行老化的leu数量不可能太多。

为提高leu测试和老化的工作效率，急需一种设备来解决这个问题。

技术实现要素：

本发明提供了一种leu测试老化工装及leu测试老化方法，能够同时对数个待测leu进行测试和老化，大大提高了leu测试和老化的工作效率。

一种leu测试老化工装，包括工装cpu，报文选取模块，接口切换模块，n个切换开关，n个应答器等效电阻，n至少为2；工装cpu与接口切换模块、报文选取模块、btm分别连接；工装cpu接收输入设备发送的报文编号和待测leu编号，将所述报文编号发送给报文选取模块，同时将所述的待测leu编号发送给接口切换模块；工装cpu接收btm反馈的接收报文，将所述接收报文与相应的报文编号对应的所述选取的报文进行对比，将对比结果发送给输出设备；报文选取模块与工装cpu连接，并与n个待测leu分别连接；报文选取模块接收工装cpu发送的报文编号，并将所述报文编号发送给n个待测leu；接口切换模块与工装cpu连接，并与n个切换开关的控制端分别连接；接口切换模块接收工装cpu发送的待测leu编号，向所述待测leu编号对应的切换开关发出导通指令；所述n个切换开关均具有控制端和输出端，所述输出端能根据控制端的输入选择第一导通状态和第二导通状态；所述n个切换开关的输出端的第一端分别与n个leu的c接口对应连接；所述n个切换开关的输出端的第二端与有源应答器连接；所述n个切换开关的输出端的第三端与应答器等效电阻连接；所述切换开关的第一导通状态是切换开关的输出端的第一端与第二端导通的状态；所述切换开关的第二导通状态是切换开关的输出端的第一端与第三端导通的状态；与待测leu编号相对应的切换开关接收到所述导通指令，进入第一导通状态，将待测leu编号对应的被选leu的所述选取的报文发送给有源应答器；所述有源应答器与切换开关的输出端连接，接收第一导通状态下的切换开关发出的、与报文编号对应的所述选取的报文，并通过射频发送给btm天线；所述btm天线与btm连接，所述btm天线接收有源应答器发送的报文数据，并发送给btm；所述btm将接收自btm天线的报文数据解码为接收报文，并将所述接收报文发送给工装cpu。

优选地，所述切换开关是转换型继电器，切换开关的所述控制端是转换型继电器的线圈；切换开关的所述输出端的第一端是转换型继电器的静触点；切换开关的所述输出端的第二端是转换型继电器的第一动触点；切换开关的所述输出端的第三端是转换型继电器的第二动触点。

优选地，n个切换开关与一个有源应答器连接。

优选地，所述报文编号是模拟继电联锁系统的开关量输入条件，用以选择报文。

优选地，所述报文编号是模拟列控中心的索引条件，用以选择报文。

优选地，所述报文编号是模拟地面信号机的供电电压，用以选择报文。

一种用于上述的leu测试老化工装的leu测试方法，包括如下步骤：

s01：将n个待测leu放入所述的leu测试老化工装内；

s10：工装cpu接收输入设备发送的报文编号和待测leu编号，

s20：工装cpu将所述报文编号发送给报文选取模块，同时将所述的待测leu编号发送给接口切换模块；

s30：报文选取模块接收工装cpu发送的报文编号，并将所述报文编号发送给n个待测leu；

s40：待测leu选取其自身存储的、与接收到的所述报文编号相对应的报文，并将选取的报文发送到切换开关的输出端；

s50：接口切换模块接收工装cpu发送的待测leu编号，向所述待测leu编号对应的切换开关发出导通指令；

s60：与待测leu编号相对应的切换开关接收到所述导通指令，进入第一导通状态，将待测leu编号对应的被选leu的所述选取的报文发送给有源应答器；

s70：所述有源应答器与切换开关的输出端连接，接收第一导通状态下的切换开关发出的、与报文编号对应的所述选取的报文，并通过射频发送给btm天线；

s80：所述btm天线接收有源应答器发送的报文数据，并发送给btm；

s90：所述btm将接收自btm天线的报文数据解码为接收报文，并将所述接收报文发送给工装cpu；

s100：工装cpu接收btm反馈的接收报文，将所述接收报文与相应的报文编号对应的所述选取的报文进行对比，将对比结果发送给输出设备。

一种用于上述的leu测试老化工装的leu老化方法，包括如下步骤：

s01：将n个待测leu放入所述的leu测试老化工装内，将整个leu测试老化工装放入老化环境；

s02：在工装cpu内设置待测leu编号的切换规则及切换频率，报文编号切换规则；

s20：工装cpu按照设定的报文编号切换规则将报文编号发送给报文选取模块，同时按照待测leu编号的切换规则及切换频率将待测leu编号发送给接口切换模块；

s30：报文选取模块实时接收工装cpu发送的报文编号，并将所述报文编号随时发送给n个待测leu；

s40：待测leu选取其自身存储的、与接收到的所述报文编号相对应的报文，并将选取的报文发送到切换开关的输出端；

s50：接口切换模块实时接收工装cpu发送的待测leu编号，并随时向所述待测leu编号对应的切换开关发出导通指令；

s60：与待测leu编号相对应的切换开关实时接收所述导通指令，进入第一导通状态，将待测leu编号对应的被选leu的所述选取的报文随时发送给有源应答器；

s70：所述有源应答器与切换开关的输出端连接，实时接收第一导通状态下的切换开关发出的、与报文编号对应的所述选取的报文，并实时通过射频发送给btm天线；

s80：所述btm天线实时接收有源应答器发送的报文数据，并随时发送给btm；

s90：所述btm实时将接收自btm天线的报文数据解码为接收报文，并将所述接收报文随时发送给工装cpu；

s100：工装cpu接收btm反馈的接收报文，将所述接收报文与相应的报文编号对应的所述选取的报文进行对比，将对比结果随时发送给输出设备记录；

s110：所述leu测试老化工装执行步骤s20至s100，至老化时间结束。

本发明的有益效果：本发明的leu测试老化工装，能够同时对多个待测leu进行测试和老化，大大提高了leu测试和老化的工作效率。本发明的用于上述leu测试老化工装的leu测试方法，将待测leu的安装在测试设备上的安装过程与待测leu的测试过程分离，集体安装、集体测试，从而大大提高对多个leu的测试效率。本发明的用于上述leu测试老化工装的leu老化方法，按照设定规则对多个leu进行老化，相对于现有技术中一次仅能老化一台leu的leu老化设备，在不增加测试设备体积、成本及能耗的同时，使leu的老化效率提高了十几倍甚至几十倍。

附图说明

下面结合附图及实施方式对本发明作进一步详细的说明：

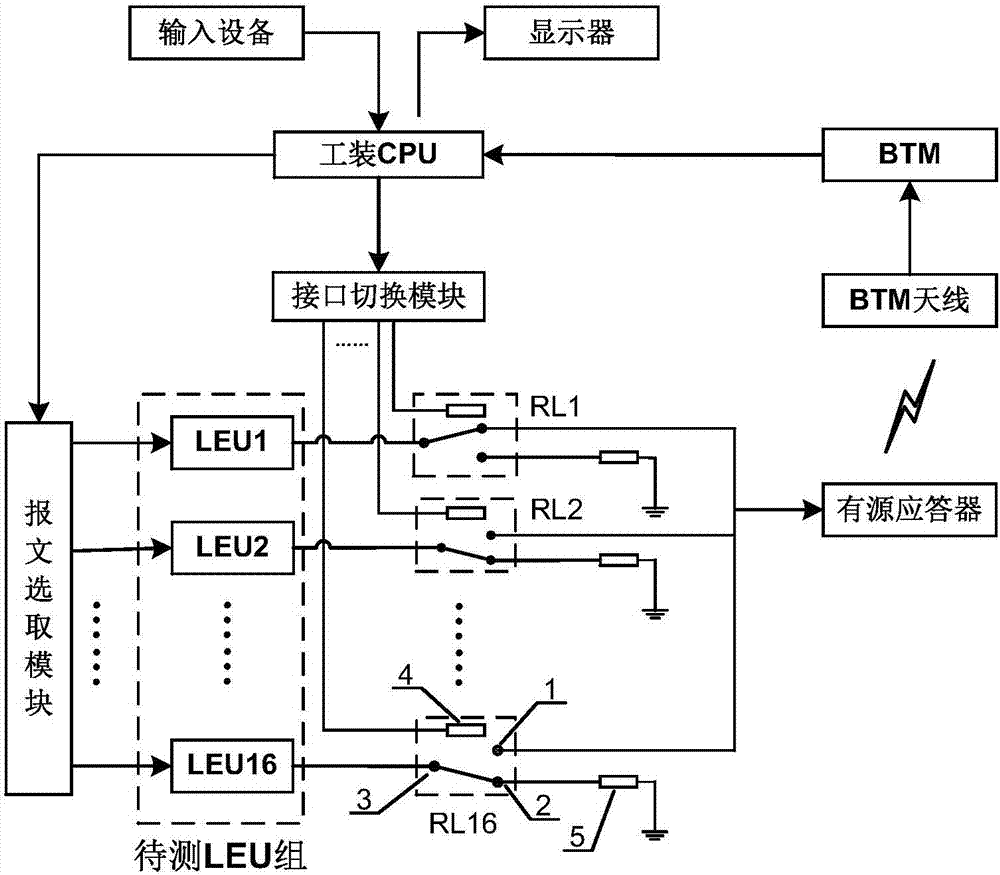

图1是本发明一个实施例的leu测试老化工装示意图。

图2是本发明一个实施例的leu测试老化工装示意图。

图3a是并口leu的工作示意图。

图3b是串口leu的工作示意图。

图3c是调车防护leu-ps的工作示意图。

附图标记如下所示：

1-转换型继电器的第一动触点；2-转换型继电器的第二动触点；3-转换型继电器的静触点；4-转换型继电器的线圈；5-应答器等效电阻；

leu1至leu16-同时连接于本发明的leu测试老化工装中的16个待测leu；

rl1至rl16-与待测leu1至leu16分别对应连接的16个转换型继电器。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚明确，下面结合实施例以及附图对本发明实施例中的技术方案做进一步详细说明。显然，所描述的实施例是本发明的一部分实施例，而不是全部实施例。在此，本发明的示意性实施方式及其说明主要用于解释本发明，但并不作为对本发明的限定。

本发明一种leu测试老化工装，包括工装cpu，报文选取模块，接口切换模块，n个切换开关，n个应答器等效电阻；n至少为2，在实际应用中通常为4、8、16等。本发明图1的实施例中n＝16(即16个待测leu及16个切换开关。显然，本发明的leu测试老化工装能够同时测试或老化的leu的数量与切换开关、应答器等效电阻的数量均相同，都为n，因为本发明实施例中的每个待测leu均连接一个切换开关和一个应答器等效电阻)。其中切换开关可以是转换型继电器、光耦、单刀双掷开关或其它能切换2个状态的开关。本发明图1的实施例是以转换型继电器为例进行说明。

工装cpu与接口切换模块、报文选取模块、btm(balisetransmissionmodule，应答器传输单元)分别连接；工装cpu接收输入设备发送的报文编号和待测leu编号，将所述报文编号发送给报文选取模块，同时将所述的待测leu编号发送给接口切换模块；工装cpu接收btm反馈的接收报文，将所述接收报文与相应的报文编号对应的所述选取的报文进行对比，将对比结果发送给输出设备(比如显示器，由显示器显示输出，也可以是存储单元进行存储或打印输出；图1的实施例中的输出设备为显示器)。本发明实施例中的工装cpu既可以是上位机，比如工控机或pc机，也可以是具有cpu功能的芯片，比如dsp、fpga或arm等。

报文选取模块与工装cpu连接，并与n个待测leu分别连接；报文选取模块接收工装cpu发送的报文编号，并将所述报文编号发送给n个待测leu；

接口切换模块与工装cpu连接，并与n个切换开关的控制端分别连接。在切换开关是转换型继电器(即3触点继电器)的实施例中，如图1所示，接口切换模块是与n个转换型继电器的线圈4分别连接。接口切换模块接收工装cpu发送的待测leu编号，向所述待测leu编号对应的切换开关发出导通指令；比如向与待测leu编号相应的leu连接的转换型继电器通电使线圈产生磁场吸合衔铁，使仅与该继电器连接的待测leu进入第一导通状态(详见下面关于第一导通状态的解释说明)，而对其它未被选中的待测leu连接的转换型继电器不供电，使其仍处于第二导通状态(详见下面关于第二导通状态的解释说明)，如图1所示。由于leu与有源应答器之间的接口在etcs(europetraincontrolsystem，欧洲列车控制系统)的subset036及ctcs(chinesetraincontrolsystem，中国列车运行控制系统)规范中被命名为c接口，接口切换模块实际上是根据工装cpu发出的待测leu编号选择连接相应待测leu的切换开关导通，使所述待测leu的c接口与该有源应答器连接，因此也称c接口切换模块。

待测leu选取其自身存储的、与接收到的所述报文编号相对应的报文，并将选取的报文发送到切换开关的输出端(即发送到如图1所示转换型继电器的静触点3)。

所述n个切换开关均具有控制端(比如转换型继电器的线圈端4，如图1所示)和输出端，所述输出端能根据控制端的输入选择第一导通状态和第二导通状态。所述n个切换开关的控制端与接口切换模块分别连接；所述n个切换开关的输出端的第一端(在转换型继电器的实施例中，转换型继电器的输出端的第一端为静触点3，如图1所示)分别与n个leu的c接口对应连接(即leu的输出端)；所述n个切换开关的输出端的第二端(在转换型继电器的实施例中，转换型继电器的输出端的第二端为第一动触点1，如图1所示)与有源应答器连接。所述的“n个切换开关的输出端的第二端与有源应答器连接”，可以是每个切换开关与一个有源应答器连接，从而同时测试、老化多个leu，大大节省了测试和老化时间(此时，一个实施例是btm天线及btm的数量与有源应答器数量相同且设置相同，比如有源应答器与btm天线的距离均设置为300mm，且btm的解码程序完全一样，如图2所示；另一个实施例是，仅需要一组btm天线及btm，根据工装cpu发出的待测leu编号将该组btm天线及btm移动至与相对应的有源应答器距离为300mm处接收报文)，也可以是多个切换开关与一个有源应答器连接；优选地，还可以是所有n个切换开关与一个有源应答器连接，从而共用一个有源应答器，如图1所示，从而减少了测试过程中有源应答器的数量和能耗。所述n个切换开关的输出端的第三端(在转换型继电器的实施例中，转换型继电器的输出端的第三端为第二动触点2，如图1所示)与应答器等效电阻5连接。所述应答器等效电阻为所述有源应答器的等效阻抗，比如有源应答器的等效阻抗约为170ω，则所述应答器等效电阻就是阻值170ω左右的阻抗。应答器等效电阻令leu始终连接负载使所有待测leu在测试或老化过程中一直处于正常工作状态。所述切换开关的第一导通状态是切换开关的输出端的第一端与第二端导通，从而使所述切换开关连接的待测leu与所述切换开关连接的有源应答器导通的状态，如图1中第一继电器rl1的线圈4通电使rl1的静触点3与第一动触点1导通从而使leu1与有源应答器导通的状态，或如图2中rl1的静触点3与第一动触点1导通从而使leu1与有源应答器1导通的状态。所述切换开关的第二导通状态是切换开关的输出端的第一端与第三端导通，使所述切换开关连接的待测leu与所述切换开关连接的应答器等效电阻导通、而与第二端不导通的状态，如图1中第十六继电器rl16的静触点3与第二动触点2的导通、而与第一动触点1不导通状态；在转换型继电器的实施例的图1中，即为第十六继电器rl16的静触点3与第二动触点2导通，使得leu16与相应的应答器等效电阻导通而与有源应答器不导通的状态。

与待测leu编号相对应的切换开关接收到所述导通指令，进入第一导通状态(在图1所示的实施例中，即待测leu编号选中的被选leu是leu1，与leu1连接的第一继电器rl1的静触点3与第一动触点1导通的状态是第一导通状态)，将待测leu编号对应的被选leu的所述选取的报文发送给有源应答器。

所述有源应答器与切换开关的输出端连接，接收第一导通状态下的切换开关发出的、与报文编号对应的所述选取的报文，并通过射频发送给btm天线。

所述btm天线与btm连接，所述btm天线接收有源应答器发送的报文数据，并发送给btm。

所述btm将接收自btm天线的报文数据解码为接收报文，并将所述接收报文发送给工装cpu。

工装cpu内存储了所有待测leu存储的相应报文及其相应的报文编号，当工装cpu接收btm反馈的接收报文，工装cpu将该接收报文与其内部存储的对应的在测leu的选定报文的内容进行对比，将对比结果(比如相同、不同；若不同，则显示测试不通过)进行统计，并发送到显示设备。

本发明所涉及的待测leu，可以是并口leu、串口leu、或调车防护leu-ps。图3a是并口leu的工作示意图。并口leu接收继电联锁系统发出的继电器接点状态信息，根据开关量输入条件(继电器接点状态信息的组合)选取其内部存储的对应报文发送给有源应答器，有源应答器通过射频将报文发送给行经有源应答器上机车的btm天线，再由btm天线发送给btm解码后发送给车载atp，从而使机车得到行车信息，保证机车在站内的安全行驶。图3b是串口leu的工作示意图。串口leu接收列控中心发出的指令(比如索引条件)，根据索引条件生成寻址信息选择其内部存储的对应报文发送给有源应答器，有源应答器通过射频将报文发送给行经有源应答器上机车的btm天线，再由btm天线发送给btm解码后发送给车载atp，从而使机车得到行车信息，保证机车在站内的安全行驶。图3c是调车防护系统leu-ps的工作示意图。调车防护系统的leu-ps接收地面信号机的灯位信息(有蓝白红和蓝白两类灯位信息，比如图3c是蓝白红三个灯位的情况，其中唯一点亮的灯位的电压信号使leu-ps选择与该灯位对应的报文)，由点亮的灯位的220vac选择leu-ps中的相应报文并将其发送给有源应答器，有源应答器通过射频将报文发送给行经有源应答器上机车的btm天线，再由btm天线发送给btm解码后发送给车载atp，从而使机车得到行车信息，保证机车在站内的安全行驶。

本发明的leu测试老化工装，可以根据并口leu、串口leu、leu-ps自身各自的特点选择相应的方式选择符合各自系统的相应报文(这些选择报文的方式可以理解为本发明的“报文编号”)。比如，若待测leu为并口leu，则模拟继电联锁系统的开关量输入条件作为选择报文的报文编号；若待测leu为串口leu，则模拟列控中心发出的索引条件作为选择报文的报文编号；若待测leu为leu-ps，则模拟地面信号机点亮灯位的220vac供电电压作为选择报文的报文编号。

使用本发明的leu测试老化工装对leu进行整机测试时，仅需要一个至二人操作即可完成之前4倍的工作量，测试完成即自动输出电子报告。并且整套设备占地小，空间利用率高。而对于老化测试，优势更为明显。每台工装可以对16台leu进行老化，在完成初期设备搭建和软件设置之后，老化测试完全可以做到无人值守，测试数据会进行自动统计，测试结果一目了然。并且只需要电脑、有源应答器和btm各一台的配置，能够极大的节省老化测试所用的空间。

本发明的leu测试老化工装，实现了搭建一次设备就完成多台(比如16台甚至更多)leu整机的自动测试，大大提高了leu的测试效率。而且本发明的leu测试老化工装，仅使用一台有源应答器、一台btm、一台整机测试老化工装，对多台leu进行无人值守的老化测试，减小了工作人员负担，大大提高了老化效率。

本发明还提供了用于上述的leu测试老化工装的leu测试方法和leu老化方法。其中，leu测试方法包括如下步骤：

s01：将n个待测leu放入上述的leu测试老化工装内。即按照图1、图2所示，将待测leu与报文选取模块的对应接口和相应的切换开关的输出端的第一端(继电器的静触点3)分别连接。

s10：工装cpu接收输入设备发送的报文编号和待测leu编号。所述的报文编号和待测leu编号由测试人员根据测试要求输入到输入设备中。

s20：工装cpu将所述报文编号发送给报文选取模块，同时将所述的待测leu编号发送给接口切换模块。

s30：报文选取模块接收工装cpu发送的报文编号，并将所述报文编号发送给n个待测leu。

s40：待测leu选取其自身存储的、与接收到的所述报文编号相对应的报文，并将选取的报文发送到切换开关的输出端(即切换开关输出端的第一端，在图1中为继电器的静触点3)。

s50：接口切换模块接收工装cpu发送的待测leu编号，向所述待测leu编号对应的切换开关发出导通指令(对转换型继电器而言，导通指令就是对其控制端的线圈4通电，使其产生磁性，吸合衔铁)。比如在图1中，待测leu编号选择了第一待测leu，即leu1，则接口切换模块向与leu1连接的第一继电器rl1的控制端发出导通指令。若n个待测leu仅连接一个有源应答器，则每次的待测leu编号是唯一的。若如图2所示，每个待测leu均连接各自的有源应答器，则待测leu编号可以是多个。即同一时刻的待测leu编号的数量应不大于有源应答器的数量。

s60：与待测leu编号相对应的切换开关接收到所述导通指令，进入第一导通状态(在图1所示的实施例中，即待测leu编号选中的被选leu是leu1，与leu1连接的第一继电器rl1的静触点3与第一动触点1导通的状态)，将待测leu编号对应的被选leu的所述选取的报文发送给有源应答器。

s70：所述有源应答器与切换开关的输出端连接，接收第一导通状态下的切换开关发出的、与报文编号对应的所述选取的报文。有源应答器将选取的报文进行编码变为含有报文内容的报文数据，并通过射频(按照etcs及ctcs标准，是以中心频率为4.23mhz的射频能量为载频，以fsk频移键控方式发送)将所述报文数据发送给btm天线。

s80：所述btm天线接收有源应答器发送的报文数据，并发送给btm。

s90：所述btm将接收自btm天线的报文数据解码为接收报文，并将所述接收报文发送给工装cpu。

s100：工装cpu接收btm反馈的接收报文，将所述接收报文与相应的报文编号对应的所述选取的报文进行对比，将对比结果发送给输出设备。若对比结果一致，说明待测leu编号选中的被选leu发出的、与报文编号对应的所述选取的报文是正确的，测试通过；若对比结果不一致，说明被选leu存储的所述选取的报文、或被选leu或leu测试老化工装之一有问题或错误，则由测试人员根据显示的测试结果进行相关的后续测试和检查工作。

本发明的用于上述leu测试老化工装的leu测试方法，将待测leu的安装在测试设备上的安装过程与待测leu的测试过程分离，集体安装、集体测试，从而大大提高对多个leu的测试效率。

本发明还提供了用于上述的leu测试老化工装的leu老化方法，包括如下步骤：

s01：将n个待测leu放入上述的leu测试老化工装内。即按照图1、图2所示，将待测leu与报文选取模块的对应接口和相应的切换开关的输出端的第一端(继电器的静触点3)分别连接。将整个leu测试老化工装放入老化环境。在本发明的一个实施例里，老化环境设置为50℃至55℃，常压；老化时间设置为24小时。老化环境的设置可以在老化室内设置。

s02：在工装cpu内设置待测leu编号的切换规则(比如每一台leu的切换周期、测试轮数以及串口配置信息等)及切换频率，报文编号切换规则。所述待测leu编号的切换规则和切换频率是指，以何种时间间隔、按何种顺序改变待测leu编号，比如在图1的16个待测leu的实施例中，可以设置按照由leu1至leu16依次增加并反复执行(leu1，leu2，……，leu16，leu1，……)的方式改变编号的切换规则、每分钟改变一个编号为切换频率。老化时间的设置可以在工装cpu中进行设定，也可以在老化室里设定，或由人员自己监控。

s20：工装cpu按照设定的报文编号切换规则将报文编号发送给报文选取模块，同时按照待测leu编号的切换规则及切换频率将待测leu编号发送给接口切换模块。

s30：报文选取模块实时接收工装cpu发送的报文编号，并将所述报文编号随时发送给n个待测leu。

s40：待测leu选取其自身存储的、与接收到的所述报文编号相对应的报文，并将选取的报文发送到切换开关的输出端(即切换开关输出端的第一端，在图1中为继电器的静触点3)。

s50：接口切换模块实时接收工装cpu发送的待测leu编号，并随时向所述待测leu编号对应的切换开关发出导通指令(导通指令如前面实施例所述，此处不赘述)。

s60：与待测leu编号相对应的切换开关实时接收所述导通指令，进入第一导通状态(在图1所示的实施例中，即待测leu编号选中的被选leu是leu1，与leu1连接的第一继电器rl1的静触点3与第一动触点1导通的状态)，将待测leu编号对应的被选leu的所述选取的报文随时发送给有源应答器。

s70：所述有源应答器与切换开关的输出端连接，实时接收第一导通状态下的切换开关发出的、与报文编号对应的所述选取的报文。有源应答器将选取的报文进行编码变为含有报文内容的报文数据，并实时地通过射频(按照etcs及ctcs标准，是以中心频率为4.23mhz的射频能量为载频，以fsk频移键控方式发送)将所述报文数据发送给btm天线。

s80：所述btm天线实时接收有源应答器发送的报文数据，并随时发送给btm。

s90：所述btm实时将接收自btm天线的报文数据解码为接收报文，并将所述接收报文随时发送给工装cpu。

s100：工装cpu接收btm反馈的接收报文，将所述接收报文与相应的报文编号对应的所述选取的报文进行对比，将对比结果随时发送给输出设备记录。

s110：所述leu测试老化工装执行步骤上述s20至s100，至老化时间结束。工作人员在完成老化步骤后，从输出设备上查验leu的老化情况，将老化过程中有错误的leu进行检测、维修。在老化过程中没有问题的leu可以进行后续检验。

本发明的用于上述leu测试老化工装的leu老化方法，按照设定规则对多个leu进行老化，相对于现有技术中一次仅能老化一台leu的leu老化设备，在不增加测试设备体积、成本及能耗的同时，使leu的老化效率提高了十几倍甚至几十倍。

当然，本发明并不仅限于上述具体实施方式。所有本领域技术人员能够想到的能实现上述的功能效果的具体实施方式均在本发明的保护范围之内。
