秸秆捡拾压捆机送料滚筒的制作方法

本实用新型涉及农业机械，具体地说是一种秸秆捡拾压捆机中的送料滚筒。

背景技术：

对收获后的农田，需要处理留在田中的秸秆，为有效的处理秸秆，现已有各种秸秆捡拾压捆机出现，秸秆捡拾压捆机的作用是，将田间的秸秆捡拾、揉丝后打捆。现有的一种秸秆捡拾压捆机所具有的送料滚筒的基本结构为：它具有一圆柱形的筒体，筒体内穿过有与其固定的转轴，筒体的表面沿周向均布有两条以上凸棱，各凸棱与转轴的轴线平行。这种送料滚筒在设置时，由两只以上并排成一组设置在喂入转子与打捆机之间，它的作用是将喂入转子传递来的、经过揉丝后的秸秆传输到打捆机中。现有的这种送料滚筒是通过其上的凸棱来实现转动中的送料的，由于其上的凸棱为平行间隔设置，因此存在的欠缺是，对揉丝后的秸秆连续、同步输送的能力不理想，送料中有打滑现象，导致的问题是，难以保证秸秆连续不断及饱满的进入打捆机内，影响打捆的速度。

技术实现要素：

本实用新型的目的在于提供一种秸秆捡拾压捆机送料滚筒，该送料滚筒具有合理的送料结构，送料的能力强。

为实现上述目的，本实用新型采用以下方案：秸秆捡拾压捆机送料滚筒，它具有一圆柱形的筒体，筒体内穿过有与其固定的转轴，筒体的表面沿周向均布有两条以上凸棱，各凸棱与转轴的轴线平行，在每两条相邻的凸棱之间设有一条与筒体表面固定的、呈近似于“V”字形的斜凸棱，且每一斜凸棱的开口方向一致。

送料滚筒在秸秆捡拾压捆机中位于喂入转子与压捆机之间，它的作用是，在转动中承接喂入转子传递过来的经过揉丝的秸秆，并将秸秆输送到压捆机中。由上述方案可见，本实用新型提供的送料滚筒在转动中，由于两条相邻的凸棱之间具有斜凸棱，这样落在滚筒上的秸秆通过凸棱及斜凸棱的共同输送，可连续、充足的进入到压捆机中。

本实用新型结构合理、输送能力强，它可将秸秆较充足的输送到压捆机中，确保压捆机的供料。

附图说明

图1是本实用新型一实施例的结构示意图；

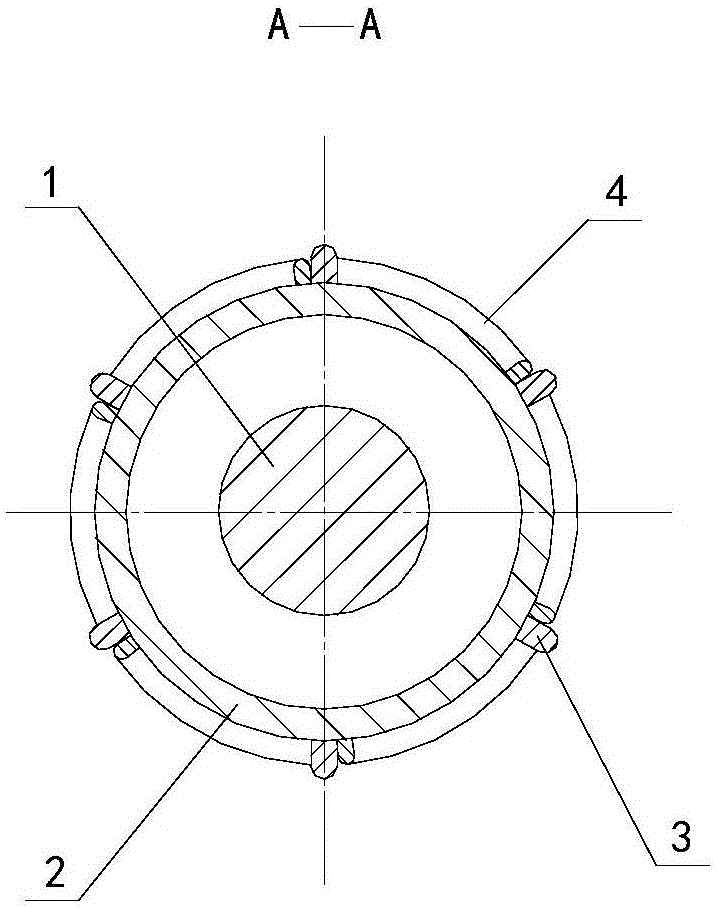

图2是图1的A―A剖视图。

具体实施方式

以下结合实施例及附图进一步说明本实用新型。

参见图1、图2

本实用新型提供的秸秆捡拾压捆机送料滚筒具有一圆柱形的筒体2，筒体2内穿过有与其固定的转轴1，筒体2的表面沿周向均布有两条以上凸棱3，各凸棱3与转轴1的轴线平行，在每两条相邻的凸棱3之间设有一条与筒体2表面固定的、呈近似于“V”字形的斜凸棱4，且每一斜凸棱4的开口方向一致。

本实施例中，筒体2表面的凸棱3为六条 。
